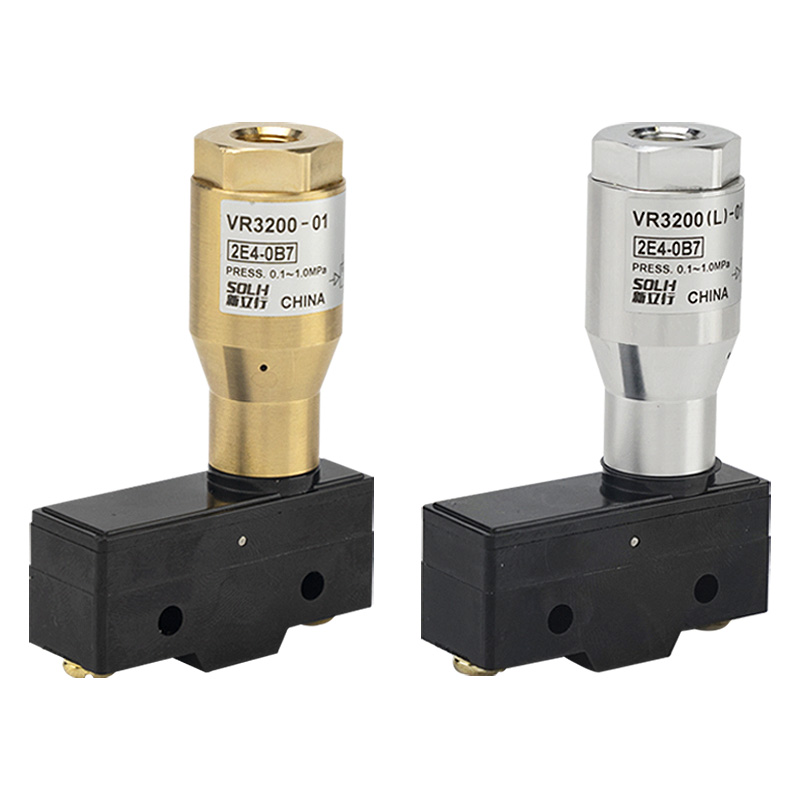

VR3200 / VR3201 シリーズ 空電リレー

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH VR3200/3201 シリーズは、空気圧信号スイッチとしても知られる古典的な空気圧電気リレーです。これらは、空気圧信号を電気スイッチングドライ接点に変換し、圧力監視、故障警報、安全インターロック、および自動生産ラインの PLC へのデジタル信号入力に広く使用され、空気圧パイプラインと電気制御システムの間の標準信号変換インターフェイスとして機能します。

モデルの分類と主な違い

     -- VR3200-01: オープンフレームタイプ、重量 130g、端子台露出型、乾燥した塵のない屋内キャビネット環境向け

     -- VR3201-01: IP44 防滴密閉ハウジング、重量 260g、完全密閉構造、湿気や粉塵の多い作業場や生産設備に最適

     -- VR3202-01: IP44 防滴、専用接地端子付き、CE 認定、重度の電磁妨害や輸出機械に最適

     -- ポートコード: 01 = 標準 Rc1/8 雌ねじ。 NPT1/8ネジはオプション

普遍的な技術仕様

  1. 調整可能な作動圧力範囲: 0.1 ~ 1.0 MPa (工場出荷時のプリセットトリガー圧力 ≈ 0.15MPa)

  2. 周囲温度：-5℃～+60℃（氷結しないこと）

  3. コンタクトフォーム: 1AB (1 ノーマルオープン + 1 ノーマルクローズ + 共通 COM)

  4. マイクロスイッチ接点の定格 (抵抗/誘導負荷):

     -- AC125V: 15A 抵抗性、3A 誘導性

     -- AC250V: 15A 抵抗性、2.5A 誘導性

     -- DC30V: 6A 抵抗性、1.5A 誘導性

  5.インターフェースレイアウト:空気入口Rc1/8;電気ネジ端子 (VR3201 にはシールド配線用の Pg13.5 ケーブル グランドが装備されています)

  6. 材料構成: 真鍮バルブ本体、POM ピストン、ステンレス鋼リターンスプリング、NBR シールリング

動作原理

  1. 圧縮空気がポート IN に入り、ピストンを押してスプリングを圧縮し、圧力が事前に設定されたしきい値を超えると、内蔵マイクロスイッチを機械的にトリガーします。

  2. 接点切り替えロジック:

     -- 圧力≧設定値：NO閉、NC開

     -- 圧力＜設定値：NO開、NC閉

  3. 完全な機械構造のため、外部電源は不要です。爆発の危険性のあるゾーンや非電気的危険ゾーンでも本質的に安全で安定しています。

簡単な選択ガイドライン

     -- VR3200-01: 低コストの乾式屋内キャビネット設置

     -- VR3201-01: 湿気や粉塵の多い工作機械、組立ライン、半屋外機器

     -- VR3202-01: CE 認証 + 接地保護、重度の EMC 干渉、輸出完成機

     -- 圧力調整: 工場出荷時のデフォルトのトリガー圧力 0.15MPa、上部調整ネジで微調整

典型的なアプリケーションシナリオ

     -- シリンダストローク＆クランプ圧力検出：ワーククランプ確認、過負荷警報

     -- 真空チャック負圧フィードバック：吸着＆ワーク落下ロス検知

     -- メイン空気源の低圧警告: エアコンプレッサーの故障とパイプラインの漏れ監視

     -- 空気圧ボールバルブおよびバタフライバルブの開閉状態フィードバック

     -- 電子センサーを使用しない防爆作業場向けの空気圧信号変換

SOLHインターチェンジアドバンテージ

     SOLH VR3200/3201 シリーズは、全体寸法、ポートねじ、接触パラメータ、調整可能な圧力範囲において、SMC 同等モデルと完全にドロップイン互換性があります。競争力のある価格設定と短いリードタイムにより、お客様は大量生産コストを削減できます。

端子配線の定義

     -- COM：共通公衆端末

     -- NO：ノーマルオープン、空気圧が設定値に達すると導通

     -- NC：ノーマルクローズ、空気圧があらかじめ設定されたしきい値を下回ると導通

一文の要約

     SOLH VR3200/3201 電源不要のメカニカル空気圧電気リレーは、空気圧信号を 0.1 ～ 1.0MPa のトリガー圧力で調整可能な 1NO+1NC ドライ接点信号に変換します。オープン フレーム、IP44 防滴、CE 接地バージョンがあり、PLC インターロック、真空監視、空気源アラーム自動制御に使用できます。
