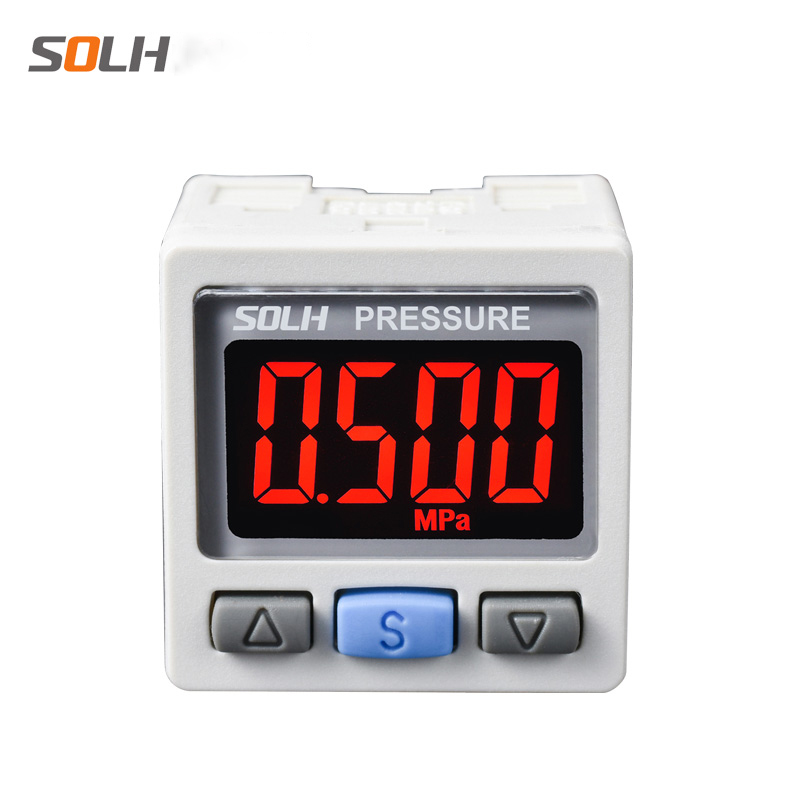

ZSE30A(F) / ISE30Aシリーズ 高精度2色デジタル圧力スイッチ

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH ZSE30A(F) / ISE30A シリーズ高精度デジタル圧力スイッチは、リアルタイムの圧力監視、しきい値アラーム、およびすべての空気圧回路の閉ループ信号制御に使用されます。真空、複合混合圧、および標準の正圧作業条件に適合します。主な利点には、±0.2%FS の超高精度、赤/緑の 2 色 LCD ディスプレイ、および自動空気圧システムの「視覚監視の目」として機能するワンクリックのバッチパラメータコピー機能が含まれます。

圧力測定範囲によるシリーズ分類

主要技術仕様（高精度グレード）

  1. 表示ユニット: 4 桁 LCD スクリーン、二色自動スイッチ (緑/赤); OUT1は緑、OUT2は赤に対応

  2. 測定精度: ±0.2%FS @25℃、分解能はフルスケール1/1000まで

  3. 信号出力オプション

     -- スイッチ信号：2チャンネル NPN / PNP オープンコレクタ トランジスタ出力 (OUT1 & OUT2)

     -- アナログ信号 (オプション): 1 ～ 5V 電圧出力または 4 ～ 20mA 電流出力

  4. 電源: 12 ～ 24 VDC ±10% の広い電圧範囲

  5. 過圧耐性

  6.ZSE30A/ZSE30AF：500kPa

  7. ISE30A正圧モデル：1.5MPa

  8.保護等級：IP40防塵

  9. 動作周囲温度：0～50℃

  10. 専用機能：ワンクリックパラメータコピー、1台のマスターユニットから最大10台のスレーブユニットに設定をコピーし、バッチ装置のデバッグ中のパラメータ設定エラーを効果的に回避します

完全なモデル命名規則

  型式例：ISE30A-01-N-M

     -- ISE30A / ZSE30A / ZSE30AF: シリーズ圧力タイプ識別子

     -- 01：ポートねじ仕様＝M5めねじ（R1/8）

     -- N / P: スイッチ出力トランジスタタイプ

        N = NPN オープンコレクタ。 P = PNPオープンコレクタ

     -- M / C / D: 出力組み合わせ定義

        M = 2 の独立したスイッチ出力チャンネルのみ

        C = 1 スイッチチャンネル + 1 ～ 5V アナログ電圧出力

        D = 1 スイッチチャンネル + 4 ～ 20mA アナログ電流出力

デュアルカラー LCD 表示ロジック

     -- 緑色のバックライト: ユーザーが事前に設定した通常の動作範囲内の実際の圧力

     -- 赤色のバックライト: 圧力が上限/下限アラームしきい値を超えています (過圧/低圧警告)

     -- 4 つの調整可能な表示モード: 標準ロジック (通常の緑、異常な赤) または必要に応じて反転カラー切り替えロジックをサポート

典型的な産業用途のシナリオ

  1. エアシリンダとワーククランプ回路

     クランプ圧力閾値を0.5~0.7MPaに設定します。圧力が下限値を下回ると赤色のアラーム信号をトリガーし、加工中にワークが緩むのを防ぎます。

  2.真空吸引ハンドリングステーション（ZSE30A真空専用モデル）

     信頼性の高い吸着閾値 ≤ -80kPa を設定します。真空度が低下すると即座に警報信号を出力し、搬送中のワークの脱落を防ぎます。

一般的な機械式圧力スイッチとの性能比較

ステップバイステップの選択ガイド

     -- 真空のみ、または真空+微正圧混合 → ZSE30AFユニバーサル連成圧モデルを選択

     -- 標準一般空気圧回路（供給エア0.4～0.7MPa） → 最も普及している機種 ISE30A-01-N-M

     -- PLC によるリアルタイムの継続的な圧力データ収集が必要 → C (1 ～ 5V 電圧) または D (4 ～ 20mA 電流) アナログ出力バリアントを選択

一文の要約

     SOLH ZSE30A 真空、ZSE30AF 複合および ISE30A 正圧デジタル スイッチは、±0.2%FS 高精度デュアルカラー LCD、2 チャンネル NPN/PNP スイッチ + オプションの 1 ～ 5 V/4 ～ 20 mA アナログ出力を備え、ワンクリックのバッチパラメータコピー機能を備えており、自動空気圧機器のクランプ圧力および真空吸引の監視およびアラームに広く使用されています。
