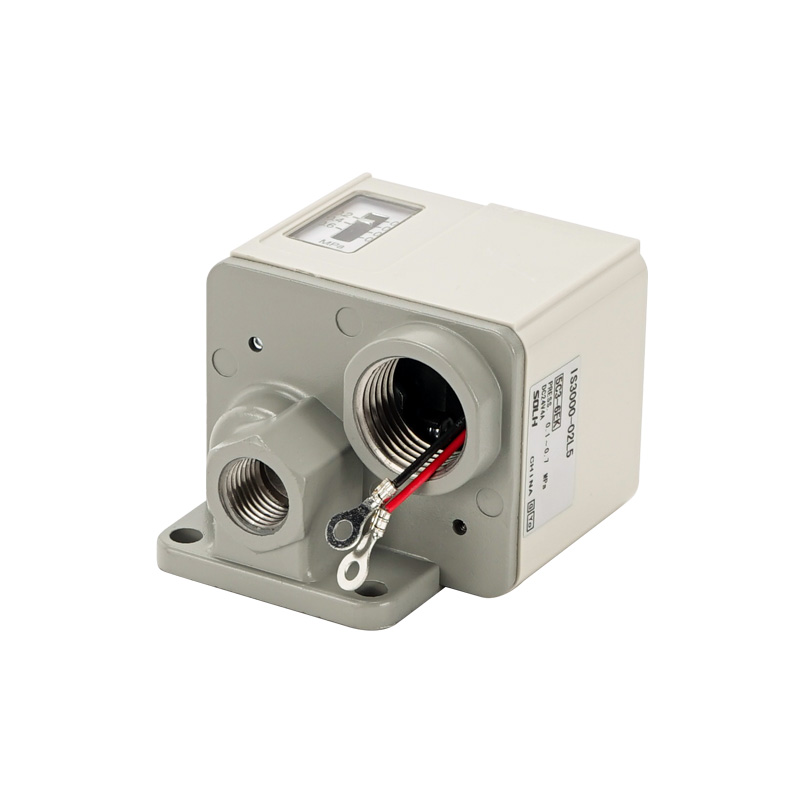

IS3000シリーズ メカニカルマイクロ空気圧スイッチ

ブランド: SOLH by Richge Technology

製品のポジショニング

     SOLH IS3000 シリーズは、古典的なピストン駆動の機械式マイクロ圧力スイッチです。スプリングピストンに作用する空気圧によって内部のマイクロコンタクトスイッチを押し、堅牢な直接電気出力を提供します。主にエア回路の過圧/過小圧保護と自動トリガー制御に使用され、IS10 リードスイッチシリーズと同じグレードで互換性のある代替品です。電子デジタルスイッチが不安定な激しい振動環境に最適です。

動作原理とコア構造

  1. 動作原理

     -- 圧縮空気がバネ仕掛けのピストンを押します。空気圧が事前に設定されたしきい値に達すると、ピストンが内蔵マイクロスイッチを機械的に作動させて接点回路を開閉します。圧力がヒステリシス値を下回ると、スプリングがピストンをリセットし、元のスイッチ状態に戻します。

  2. コア構造コンポーネント

     -- 上部圧力調整ノブ: 電源なしでトリガー圧力を回転式で直接設定

     -- 内蔵 1ab マイクロスイッチ: ユニバーサル AC/DC 負荷、PLC 入力端子に直接接続、または小型ソレノイドバルブを駆動

     -- 段階的な圧力表示ウィンドウ: リアルタイムのプリセット圧力読み取りのための目に見える MPa スケール

     -- ダイカストアルミニウムハウジング: IP40 防塵、一般的な工場作業環境に適しています。

世界標準技術仕様表

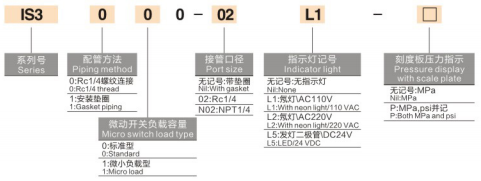

完全なモデルのコーディングとバリアントの説明

  1. 型式例：IS3000-02-P

     -- IS3000: ベース標準ネジボディシリーズ

     -- 02: ポートねじコード = Rc1/4;サフィックス N02 = NPT1/4 アメリカネジ

     -- P: ネオン表示灯内蔵 (空白 = ライトなしの標準モデル)

 2. 派生特殊モデル

     -- IS3100: 一体型マニホールド設置用のモジュラー エア サービス ユニット (AFC/AC シリーズ) と適合するガスケット表面取り付けバリエーション

     -- IS3010: PLCコントローラの微小DC信号入力に最適化した微小低負荷専用モデル

製品の主な利点

  1. 衝撃と振動に強い頑丈な機械設計

     -- ソリッドピストン + マイクロコンタクト構造、バイブレーター、ノッキングハンマー、スタンピング装置による連続振動下でも安定した性能を発揮し、信号ドリフトや誤ったトリガーはありません。

  2. 電源を使わずに簡単なオンサイト校正

     -- 上部の回転調整ノブ + 目に見える目盛り付きウィンドウ。圧力閾値は、制御盤に通電せずにオフラインで設定できます。

  3. 幅広いAC/DC負荷互換性

     -- 1A の高い接点負荷容量により、中間リレーなしで小型ソレノイドバルブを直接駆動したり、デジタル PLC 入力ポイントに直接接続したりできます。

  4. 超低ヒステリシス

     -- 最大デッドバンド ≤0.05MPa、一貫したトリガーおよびリセット圧力により、下流機器の頻繁な急速なオンオフサイクルを回避します。

典型的な産業用途シナリオに適合

  1. メインエア源の低圧保護

     -- エアフィルターレギュレータールブリケータユニットの下流に取り付けられます。供給圧力が0.4MPaを下回るとアラーム信号をトリガーし、K/GTバイブレーター、BVP/SKノッキングハンマー、空気圧アクチュエーターを推力不足の損傷から保護します。

  2. シリンダストローク位置の確認

     -- シリンダーが完全に伸びた後、チャンバー圧力が事前設定値まで上昇し、次の生産プロセスステップを連動させるためのスイッチ信号が送信されます。

  3. バイブレータ回路安全インターロック

     -- 動作空気圧を監視します。圧力が閾値を下回ると、XQ クイック排気バルブへの電力を遮断し、圧力不足による動作によるバイブレータの焼損を防ぎます。

性能比較: IS3000 VS IS10 リード VS ISE30A デジタル スイッチ

一文の要約

     SOLH IS3000 シリーズ ピストン機械式空気圧スイッチは、低ヒステリシス、重い振動耐性、および高い接触負荷容量を特徴としており、ネジ式/ガスケット マウントおよび微小負荷 PLC バリアントが利用可能で、空気回路の圧力安全保護およびバイブレータ、シリンダ クランプ ステーション、および一般的な自動化機器の自動プロセス トリガ信号に広く使用されています。
