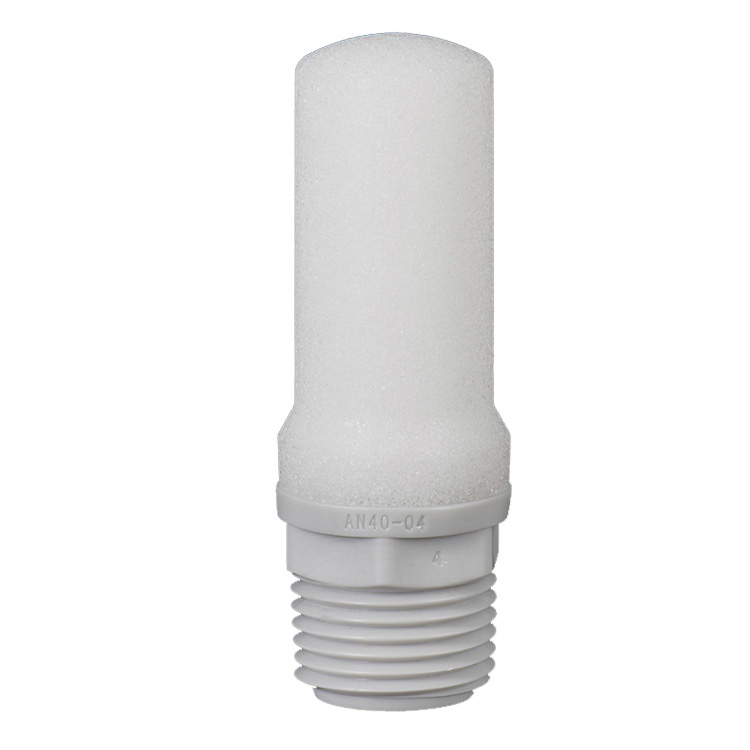

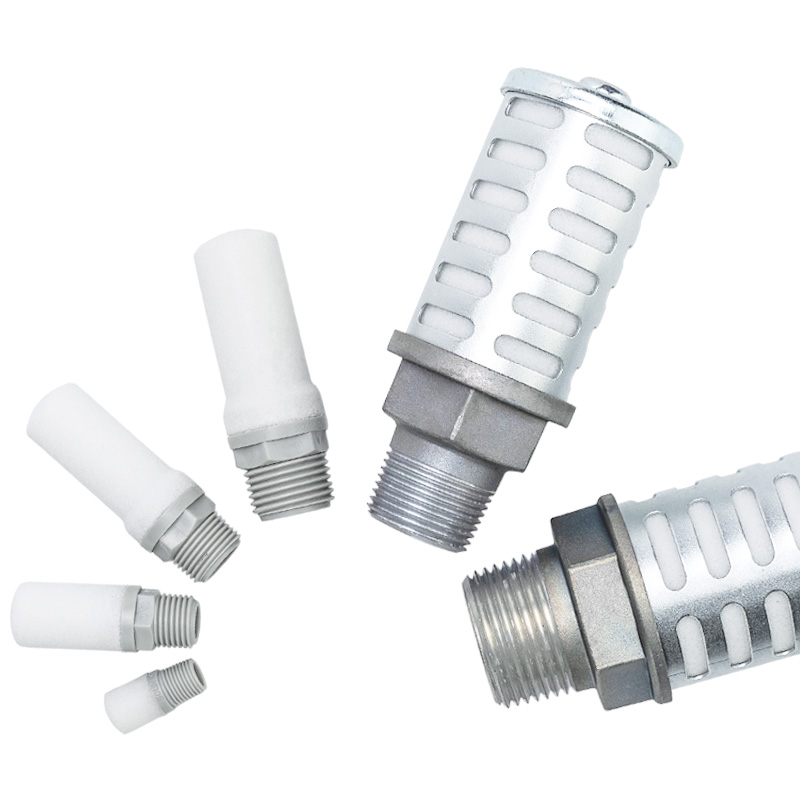

ANシリーズ 空気圧排気サイレンサ

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH AN シリーズは、あらゆる空気圧システムに対応した専用の排気サイレンサーです。その主な機能には、排気騒音の低減、排気​​浄化、オイルミストの飛散抑制が含まれます。ソレノイドバルブ、空気圧シリンダ、およびすべてのエアコントロールバルブの排気ポートに広く取り付けられており、完全な空気圧回路にとって不可欠な環境保護および騒音低減アクセサリです。

全シリーズ仕様比較表

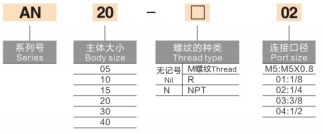

 1.小・中型（標準電磁弁・シリンダ用）

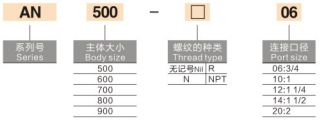

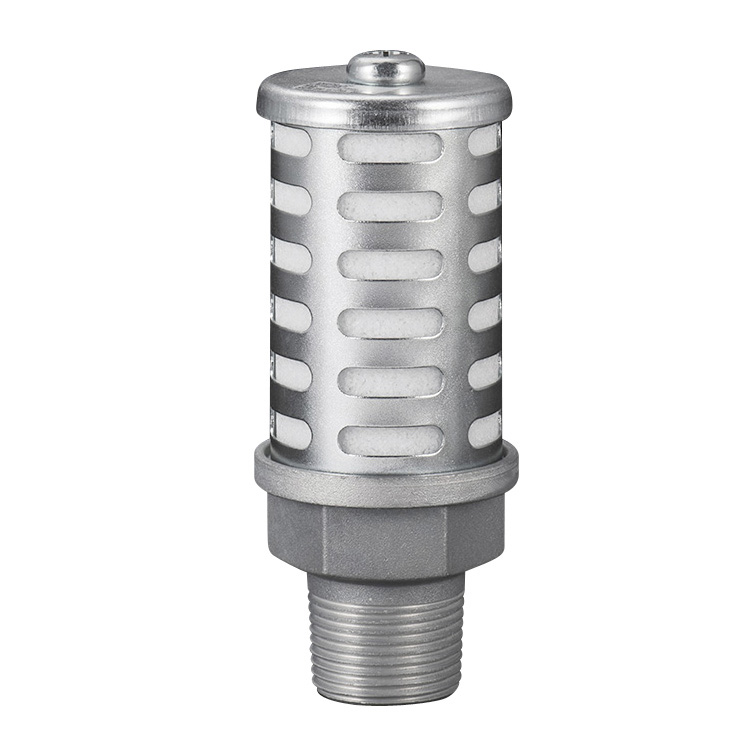

 2. 大口径サイズ（大型バルブ＆セントラルエキゾーストマニホールド用）

ユニバーサルコア技術パラメータ

  1. 適用媒体：清浄な圧縮空気（可燃性、腐食性の有毒ガスには適しません）

  2. 最高定格使用圧力：1.0MPa（標準樹脂モデル）

  3. 動作温度範囲:

     -- 標準樹脂タイプ：-10～+60℃（コア内部氷結なきこと）

     -- 焼結金属タイプ：耐熱温度150℃まで

  4. 騒音低減性能：

     -- 標準グレード: 25 ～ 30 dB(A)

     -- 高減衰特別バージョン: ≥35 dB(A)

  5. オプションの建設資材

     -- 樹脂タイプ: UL94-V0 難燃性ハウジング、多孔質焼結フィルターコア (孔径 50~100μm)

     -- 金属の種類: 銅合金焼結体、優れた耐高温性と耐食性

  6. 接続オプション：M3/M5メートルねじ、Rc/PTめねじ、NPTねじ、φ6～φ12チューブ用ワンタッチ継手

内部構造と騒音低減原理

     -- 高速排気がサイレンサー本体に流れ込みます。多孔質焼結コア/多層ファイバーが空気の流れを小さなチャネルに分割し、摩擦と吸音を発生させ、排気衝撃音を効果的に減衰させます。

     -- 一部モデルに二層複合設計を採用。インナーコアは騒音を除去し、アウターシェルはオイルミストの飛散をブロックし、低い排気背圧を維持してシリンダー速度の低下を防ぎます。

     -- 完全に受動的な機械構造で、電源は不要で、簡単な設置後に即座にノイズを低減します。

3ステップクイック選択ガイド

  1.接続インターフェースの適合：排気ポートねじ仕様（M5/Rc1/8など）または樹脂チューブ外径（φ8/10/12ワンタッチ式）をご確認ください。

  2. 空気流量の一致:

     -- ミニシリーズ (AN05/AN10): ≤0.4 m3/分

     -- 中シリーズ (AN15/AN20/AN40): 0.8 ~ 1.2 m3/min

     -- 大型産業用シリーズ (AN500~AN900): ≥2.5 m3/分

  3. 作業環境条件を一致させる:

     -- 高温・頻繁な急速排気：焼結金属 AN110 シリーズを選択

     -- 湿気の多い粉塵の多い屋内作業場：密閉樹脂製 ANA1シリーズ

     -- 騒音低減を最大限に重視したANB1高減衰サイレンサーシリーズ

設置と定期メンテナンスの手順

  1. インストール方法

     -- バルブ/シリンダーの排気ポートに直接ねじ込みます。外側のハウジングは自由に回転でき、あらゆる向きのレイアウトに対応できます。ワンタッチでチューブに確実に挿入できるプッシュインタイプです。

  2. メンテナンス規定

     -- 詰まったコアの洗浄: 低圧のきれいな空気でコアを逆に吹き飛ばすか、すすぎます。深刻な詰まりを解消できない場合は、サイレンサーを交換してください。

     -- 寿命目安：樹脂焼結コア 約300m 10,000労働時間。超長寿命の金属焼結コア。

SOLHインターチェンジアドバンテージ

     AN05-M5、AN10-01、AN15-02、ANA1-06を含むSOLHフルANシリーズモデルは、SMCオリジナルANサイレンサと寸法的に完全に互換性があり、同一のねじサイズ、流量、騒音低減効果を備え、より競争力のある単価で、大量購入コストの最適化のためのより短い生産リードタイムを実現します。

一文の要約

     SOLH AN シリーズ空気圧排気サイレンサーは、樹脂/金属焼結オプションを備えた完全な M5 ～ Rc2" サイズのラインナップを提供し、25 ～ 35dB(A) の騒音低減とオイルミスト封じ込めを実現し、産業オートメーションにおけるすべてのソレノイドバルブおよびシリンダー排気騒音制御のための標準ユニバーサルマフラーです。
