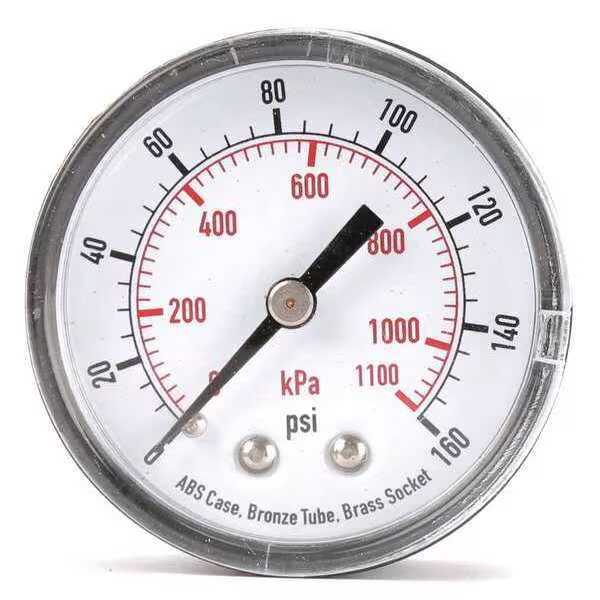

Gシリーズ 一般空気圧計

ブランド: SOLH by Richge Technology

製品のポジショニング

     SOLH Gシリーズは、圧縮空気圧力測定用の空気圧システム専用の標準圧力計で、標準ベーシックタイプとカラー警告リング付きリミットインジケータタイプに分かれています。ダイヤル外径範囲はφ15～φ63、圧力スパンは0.2～1.5MPaを標準精度±3%F.S.でカバーします。パネル取付用の後ねじG型とパイプライン直付け用の横ねじGA型の2つの取付構造を用意しています。

シリーズサイズ・寸法仕様（外径×接続ねじ）

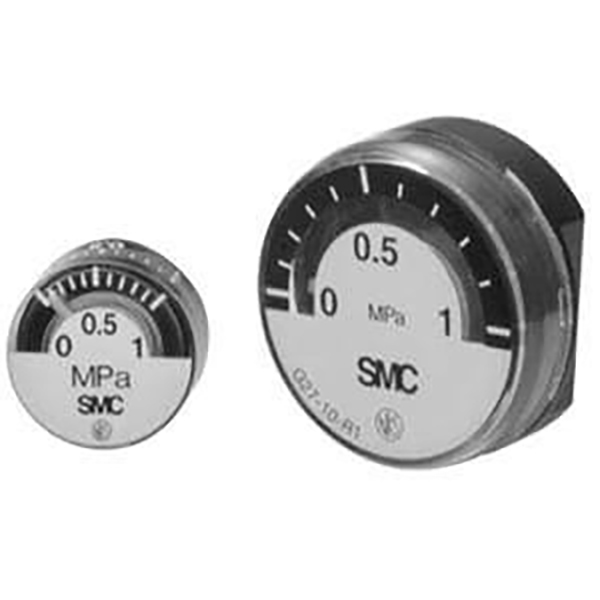

     -- G15: φ15、M5雌ネジ/R1/8。超小型、マイクロ空気圧バルブと適合

     -- G27: φ26、R1/16 / R1/8;狭い設置スペースに適したコンパクトスリムボディ

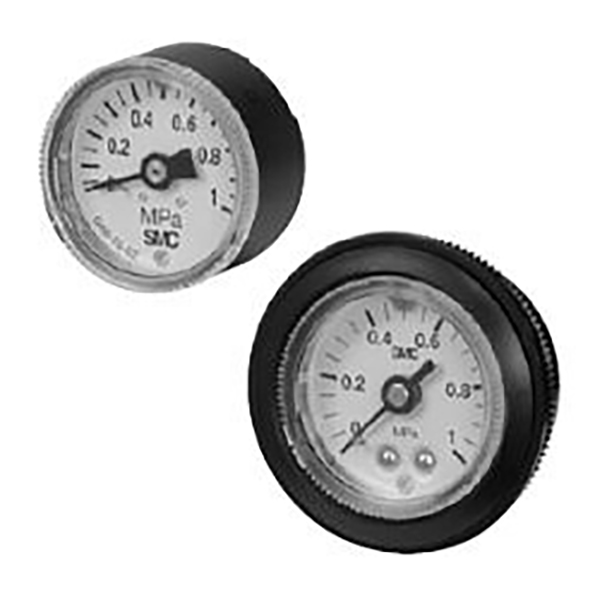

     -- G36 / GA36: φ37.5、R1/8。主流のスタンダード汎用モデル

     -- G46 / GA46: φ42.5、R1/8 / R1/4;最も広く使用されている、オプションのリミットインジケーターリング

     -- G53-L: φ51、R1/8 / R1/4;赤と緑の限界警告リングを備えた中型の大型ダイヤル

     -- G63-L: φ63.4、R1/8 / R1/4;超大型の文字盤、遠くからでもはっきりと読み取ることができます。

モデルの命名規則と例

 1. 命名形式

     -- G / GA + サイズ コード + オプションの末尾 L + 圧力範囲コード + ねじコード

     -- 末尾 L = 赤緑のリミットインジケーターリングを装備

  2. モデル例

     -- G46-10-02:

         G46＝φ42.5裏ネジモデル | 10＝1.0MPaレンジ | 02 = R1/4 ネジ

     -- GA36-10-01:

        GA36＝φ37.5横ネジモデル｜ 10＝1.0MPaレンジ | 01 = R1/8 ネジ

     -- G36-L-10-01

        赤緑限界警告リングL付、φ37.5裏ネジ、1.0MPa、R1/8

  3. コードの定義

     -- 圧力範囲コード:

         2＝0～0.2MPa

         4＝0～0.4MPa

        10＝0～1.0MPa

        15＝0～1.5MPa

    -- スレッドコード

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0.8 メートル雌ねじ3.

ユニバーサルコア技術パラメータ

  1. 測定媒体：圧縮空気。クリーンプロセス向けにオプションでオイルフリーおよび銅フリーの接液部バージョンも用意

  2. 標準圧力範囲：0～0.2 / 0～0.4 / 0～1.0 / 0～1.5MPa

  3. 精度グレード: 標準 ±3% F.S.;ミニ G15 および G27 ±5% F.S.

  4. 材料構成:

     -- ハウジング：亜鉛合金/ニッケルメッキアルミニウムダイカスト

     -- ウィンドウカバー: 耐衝撃性ポリカーボネート

     -- 接続金具: 真鍮。銅を含まない代替品も入手可能

  5. 動作温度：-5～+60℃（氷結しない中程度）

  6. 取付区分

     -- G タイプ: 背面ネジ、埋め込みパネル取り付け用に設計

     -- GA タイプ: サイドスレッド、直接インラインパイプライン取り付け

L型 リミットインジケーターリング付

     -- 赤いリング: 上限/高圧警報閾値

     -- 緑色のリング: 通常の安全作動圧力間隔

     -- 白いポインタ: リアルタイムの動的空気圧値

     -- 主な利点: スケールを注意深く読まなくても直観的に視覚的に状態を判断できるため、組立ラインや集中マルチポイント監視キャビネットに最適です。

ステップバイステップの選択ガイド

  1. 小型・狭小スペース：G15 / G27（φ15 / φ26）を選択

  2. 一般標準空気圧回路：G36 / G46（φ37.5 / φ42.5）

  3. 目視による圧力警告が必要: G36-L / G46-L (カラーリミットリング付き)

  4. 長距離遠隔読取需要：大ダイヤル G53-L / G63-L（φ51 / φ63）

  5. 設置モードの区別

     -- パイプライン直付け → GA側ネジシリーズ

     -- 機器制御盤埋込取付 → G裏ネジシリーズ

人気の標準モデルの早見表

     -- G27-10-R1：φ26ダイヤル、1.0MPaレンジ、R1/16ネジ

     -- G36-10-01：φ37.5裏ネジ、1.0MPa、R1/8

     -- G46-10-02：φ42.5裏ネジ、1.0MPa、R1/4

     -- G46-L-10-02：φ42.5裏ネジ、赤緑リミットリング、1.0MPa、R1/4

一文の要約

     SOLH G シリーズ空気圧ゲージは、背面/側面ネジの 2 つの取り付けスタイルを備えた φ15 ～ φ63 のフル ダイヤル サイズをカバーし、オプションの L タイプ カラー制限警告リング、0.2 ～ 1.5MPa の完全な圧力範囲と銅を含まないクリーン バージョン、すべての産業オートメーション空気圧回路の標準空気圧監視アクセサリです。
