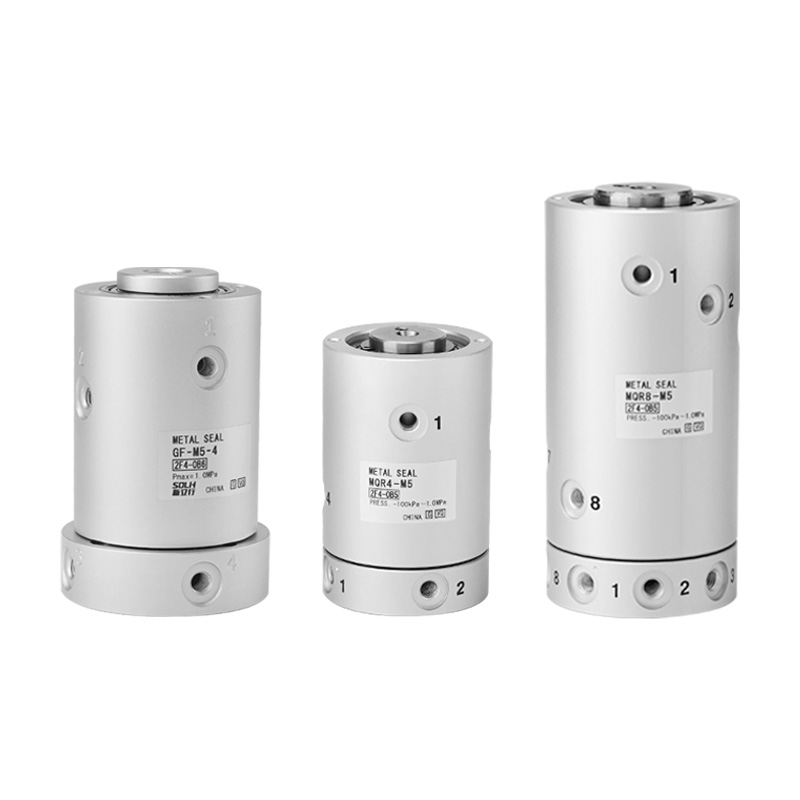

MQRシリーズ 低トルクギャップシールロータリユニオン（SOLH）

ブランド: SOLH by Richge Technology

製品のポジショニング

     MQRシリーズは、超低回転トルクの金属非接触ギャップシールを採用した多チャンネルロータリーユニオンです。ロボットのジョイント、回転テーブル、回転シャフトなどの連続回転部品用に特別に開発され、圧縮空気と真空を供給します。パイプラインのねじれを完全に回避し、自動回転空気圧システムの超スムーズな回転と超長寿命を特長としています。

製品の主な利点

     -- 超低回転トルク: わずか0.003～0.50 N・mで、サーボ/モーターの駆動に余分な負荷を与えません。

     -- メタルギャップの非接触シール: ゴム製シールリングがなく、固着や詰まりがありません。長期静的保管後でもスムーズな起動

     -- 独立したマルチチャンネル空気回路: 各回路間のクロスリークがゼロのオプションの 1/2/4/8/12/16 通路

     -- 超延長された耐用年数: 最大 10 億回転サイクル、完全にメンテナンスフリーの設計

     -- 双方向回転と高速能力: 最大回転速度 3000 rpm、高速回転インデックス装置に適しています。

     -- デュアル真空および正圧対応: 動作圧力範囲 -100kPa ～ 1.0MPa、真空吸引ループと標準空気供給ループの両方に使用可能

世界標準技術仕様

     -- 適用流体：圧縮空気、不活性ガス

     -- 使用圧力範囲: -100kPa ～ 1.0MPa

     -- 周囲温度および中温: -10 ～ 80℃

     -- シールタイプ: 非接触メタルギャップシール構造

     -- サポート構造: ダブルベアリングガイドサポート

     -- ポートねじ: M5×0.8 (内/外ねじオプション)

     -- 潤滑要件: 無潤滑、定期的なオイル充填は必要ありません。

モデルパラメータ早見表

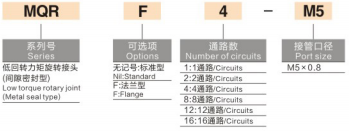

モデル命名規則の例

     -- MQR4-M5: 4 つの独立した通路、標準 M5 ネジポート

     -- MQR8-M5: 8 つの独立した通路、標準 M5 ネジポート

     -- MQR16-M5: 16 個の独立した通路、標準 M5 ネジポート

典型的なアプリケーションシナリオ

     -- 産業用ロボットのアーム関節や回転軸への空気圧供給

     -- ロータリーインデックステーブル、ロータリーシリンダー、ターンテーブル自動化装置

     -- 自動処理ステーションの連続回転空気供給ループ

     -- 吸盤とクランプ治具の回転式真空吸着機構

     -- 包装、印刷、電子製造機械用の回転空気圧回路

主要なインストールガイドライン

     -- 固定ハウジングを固定し、接続プレートを介して回転側を駆動します

     -- ラジアルオフセット荷重を排除するには、フレキシブルカップリングアセンブリを推奨します

     -- ロータリーユニオンは大きな半径方向または軸方向の力に耐えることができません。媒体伝送のみに使用されます

     -- スパイラルに配置されたポート レイアウトにより、チューブの配線が簡素化され、回転中のパイプラインの巻き付きを防止します

一文の要約

     SOLH MQR マルチチャンネル メタル ギャップ シール ロータリー ユニオンは、超低回転トルク、メンテナンス不要の 10 億サイクル寿命、デュアル真空陽圧互換性、およびオプションの 1 ～ 16 個の独立した空気通路を備え、ロボット ジョイントおよびすべての高速回転オートメーション機器に最適なパイプラインねじれ防止空気供給コンポーネントです。
