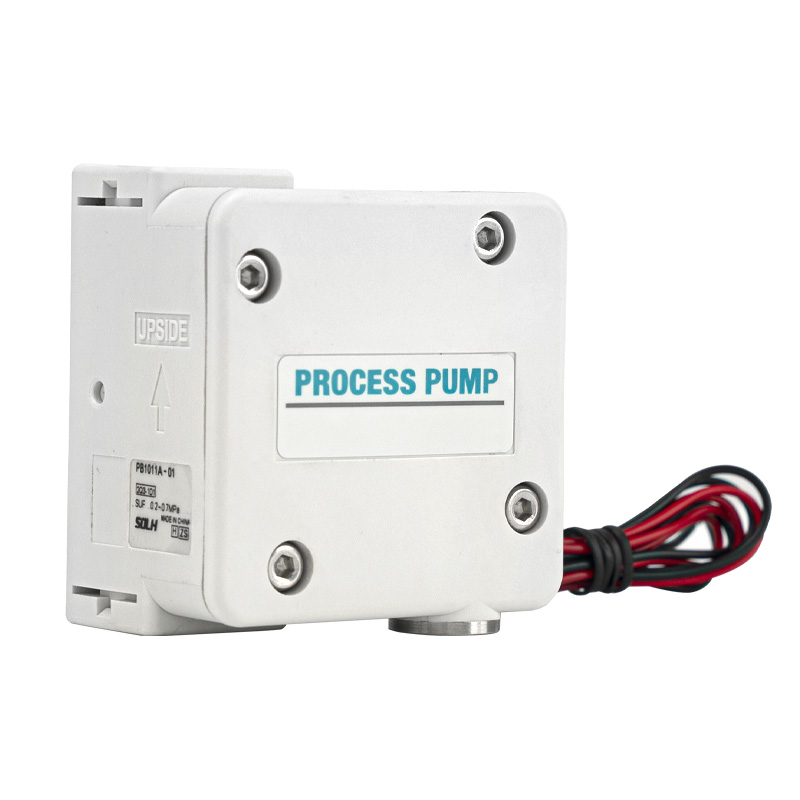

RPB1011シリーズ ダイヤフラムポンプ（PB1000A電磁弁内蔵タイプ）

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH PB1011A は、電磁弁を内蔵した小型単動空気圧ダイヤフラムポンプ PB1000A シリーズに属します。コンパクトな外形、完全な耐食性、ゼロのシャフトシール漏れが特徴です。化学溶媒、純水、医療用液体および試薬の微流量から中流量の送出用に設計されており、ファインケミカル、半導体、バイオテクノロジー産業で広く使用されているコンパクトな精密注入ポンプです。

モデル分類とドライブモード

     -- PB1011A: 内蔵統合 3 ポート ソレノイド バルブ (DC24V)、直接電気信号制御、プラグ アンド プレイ配線

     -- PB1013A: 外部エアパイロットタイプ、独立した外部電磁弁で駆動

     -- ポートサイズ末尾: 01 = Rc1/8 標準流体ポート

     -- 共通完成モデル: PB1011A-01; PB1011A-01-B (取付フートブラケット付き); PB1011A-01-N（NPTねじポート）

主要な技術仕様 (PB1011A)

     -- ドライブユニット：3/2電磁弁内蔵、DC24V、消費電力0.35W

     -- 流量範囲: 8～2000 mL/min (0.12～120 L/h)

     -- 吐出使用圧力: 0～0.6 MPa

     -- 乾式吸引リフト: 最大 2.5 m

     -- 作動液温度: 0～50℃ (ポンプ室内に氷結がないこと)

     -- 最大許容液体粘度: 100 mPa・s

     -- 供給エア圧力範囲：0.2～0.7MPa

     -- 空気消費量: ≤40 L/min (ANR)

     -- 全体の寸法と重量: 60×60×41 mm、約。 170g

     -- 動作騒音: ≤64 dB(A);適合するサイレンサーにより騒音がさらに低減

     -- ダイヤフラムの耐用年数: 最大 3,000 万回のスイッチング サイクル

接液部材質構成

      -- ポンプ本体: ポリプロピレン PP / SUS316 ステンレス鋼オプション

     -- ダイヤフラムおよびチェックバルブコア: 複合 PTFE + PP

     -- シール材：FKMフッ素ゴム、耐酸、アルカリ、有機溶剤に優れています。

     -- 材料の利点: シャフトレスシール設計により媒体の漏れがなくなりました。薬液、純水、医薬試薬、弱酸・アルカリ流体に対して十分な耐食性を発揮します。

動作原理（PB1011A電気制御タイプ）

     -- ソレノイド通電 ON: 圧縮空気が駆動チャンバーに入り、ダイヤフラムを押して左に移動します。ポンプ室内の液体は上部の一方向弁を通って排出されます。

     -- ソレノイド非通電オフ: 駆動チャンバーから空気が排出されます。ダイヤフラムは内蔵のバネ力により右方向にリセットされます。新しい液体は、下部入口逆止弁を介してポンプキャビティに吸い込まれます。

     -- 高周波ソレノイドのオン/オフサイクル (1～10 Hz) により、連続的な液体の吸引と排出を実現します。出力流量は、スイッチング周波数を変更することで正確に調整できます。

設置および配管要件

  1. 必須インストール規則

     -- ポンプチャンバー内のエアロックによる流れの中断を避けるために、液体出口ポート (OUT) は上を向く必要があります。

 2. ポート定義とスレッド仕様

     -- 流体 IN / OUT メインポート: 標準 Rc1/8"、NPT1/8 オプション

     -- エア供給SUPポート：M5×0.8ネジ

     -- 排気 EXH ポート: M5×0.8 ネジ、AN05-M5 ミニチュアサイレンサーと互換性あり

  3. 取り付け穴

     -- 深さ 6 mm の M4 ネジ穴 2 個;またはφ4.5貫通穴。固定機器設置用に専用フート金具付属品KT-PB1A-5を用意しています。

典型的な産業用途のシナリオ

     -- 半導体および PV 製造: 化学溶剤の移送、洗浄液の循環ループ

     -- 医療・生化学機器: 試薬、緩衝液、生体液のマイクロデリバリー

     -- 印刷および包装機械: インキ、接着剤自動供給システム

     -- 環境保護と水処理: 化学薬品の投与、廃水のサンプリング収集

     -- 一般オートメーション産業: 切削液、洗浄剤、軽油搬送

モデル選択ガイドライン

     -- 流量マッチング: 流量 ≤2000 mL/min の場合は PB1011A を選択します。 PB1013A 特別なリンケージ制御シナリオ用のエアパイロットモデル (最大流量 1000 mL/min)

     -- 接液部材質選択：一般弱薬液用PPポンプ本体。 SUS316+PTFEの組み合わせで強腐食性溶剤に対応

     -- 制御モード: 電気直接制御 PB1011A を選択します。機器外部インターロック連動 PB1013A エアパイロットタイプを選択

     -- 補助アクセサリ: 排気ポートにサイレンサーを取り付けて、走行騒音を低減します。長期固定設置用のマッチフートブラケット

SOLHインターチェンジアドバンテージ

     SOLH-PB1011 シリーズは、全体寸法、ポートねじレイアウト、およびすべての性能パラメータにおいて SMC オリジナル PB1011 シリーズと完全に一致しており、パイプラインを変更することなく直接ドロップイン交換が可能で、優れたコストパフォーマンスを備えています。

一文の要約

     SOLH PB1011A 小型内蔵ソレノイド空気圧ダイヤフラム ポンプは、シャフト シール不要の漏れ防止 PTFE/FKM 耐食性接液部を採用し、8 ～ 2000 mL/min の微量媒体流量投与をサポートし、電気統合ソレノイドおよび外部エア パイロット バージョンで利用可能で、半導体、医療、印刷および環境試薬送達システム用のコンパクトな精密移送ポンプです。
