KQ2Zシリーズブランチユニバーサルオスエルボ

SOLH KQ2Z マルチポートマニホールドワンタッチ継手、SMC KQ2Z 相当の空気圧スプリッタ。 4 つのサブタイプ: 1-in-2、スタッカブル KQ2ZF、1-in-4 KQ2ZD、および 1-in-6 KQ2ZT。ニッケルメッキ真鍮ネジを備えた PBT ボディ、真空および正圧回路用の PU/PA チューブと互換性があります。 Richge Technology は、自動化された空気分配のための安定した在庫と信頼性の高い製造を提供します。

お問い合わせを送信

製品説明

KQ2Zシリーズマルチポートマニホールドワンタッチ継手 | KQ2ZシリーズSMC KQ2Z 相当品エア式スプリッタ

ブランド: SOLH by Richge Technology | KQ2Z 多吐出口エアマニホールドワンタッチ管継手

1. 製品概要

KQ2ZシリーズはSOLH KQ2空気圧ワンタッチ管継手ファミリーに属します。単一の空気入口と複数の同時チューブ出口を備えた、おねじ多分岐マニホールド継手です。工具不要のチューブの挿入と取り外しを可能にするプッシュ接続設計で、空気圧システムの集中空気分配に使用されます。 4 つのサブモデルが利用可能:

KQ2Z: 1 入力 2 出力デュアルポート、外部六角取り付け
KQ2ZF: 1-in 2-out スタッカブルマニホールド、追加マニホールドをカスケード接続するための上部 Rc めねじ
KQ2ZD：1in4out4方向分岐マニホールド
KQ2ZT：1in6out6方向分岐マニホールド

主な利点：コンパクトなマニホールド設計で設置スペースを節約します。ニッケルメッキ真鍮ネジを備えたPBTボディ。 PU / PA 空気圧チューブと互換性があり、正圧回路と真空回路の両方に使用できます。オリジナルの SMC KQ2Z 継手の直接ドロップイン交換品。

2. 型式コードの説明

形式：KQ2Z□□～□□S

KQ2Z：多ポート分岐マニホールド継手のシリーズ記号
□□：チューブ外径ΦD（04=4mm、06=6mm、08=8mm、10=10mm、12=12mm）

サフィックス：

01S02S/03S/04S: インペリアルRおねじテーパーネジ(1/8",1/4",3/8",1/2")
M5：メートルおねじ M5×0.8

KQ2ZF: 積み重ね可能なバージョン、下側 R おねじ + 上側 Rc めねじ。複数のKQ2ZFをエンドツーエンドで接続してコンセント数を拡張できます。

3.完全なモデルリスト

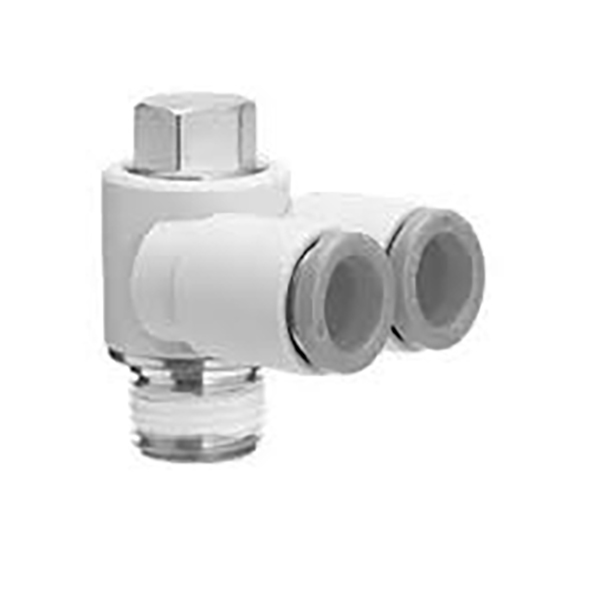

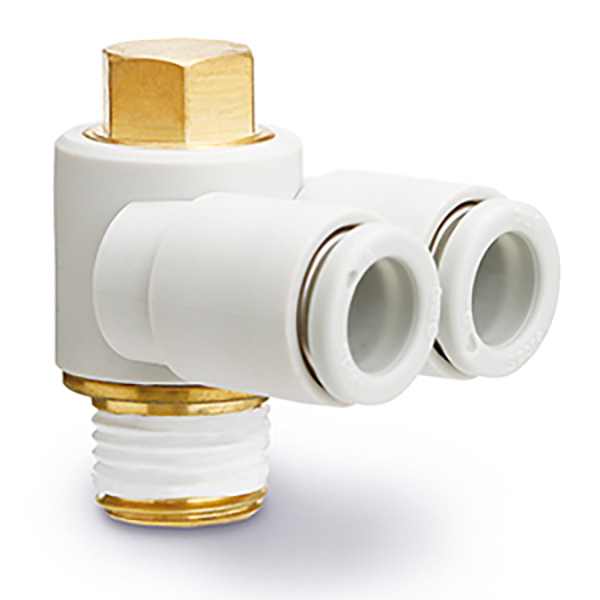

3.1 KQ2Z (1 入力 2 出力、外部六角マウント)

モデル	おねじR	チューブΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

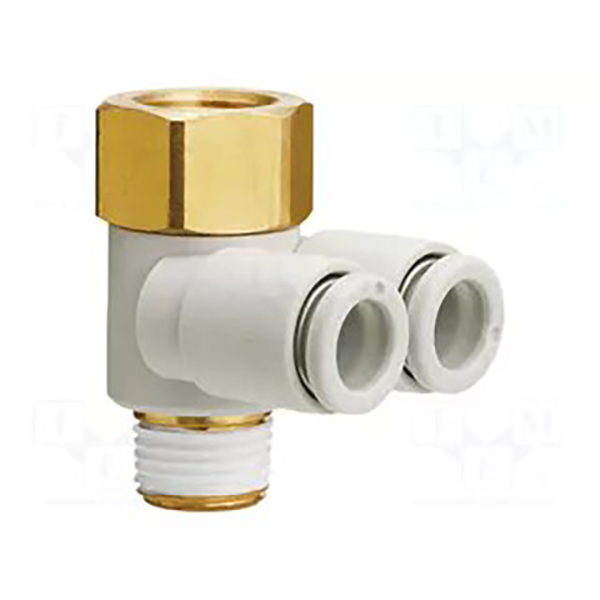

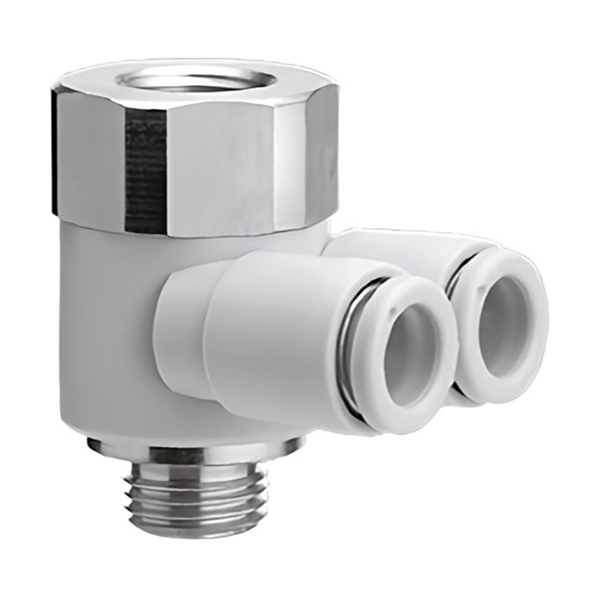

3.2 KQ2ZF（1in2outスタッカブルタイプ、R＋Rcネジ）

モデル	R/Rcネジ	チューブΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

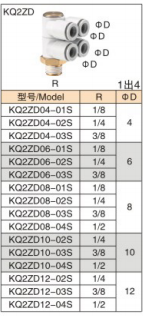

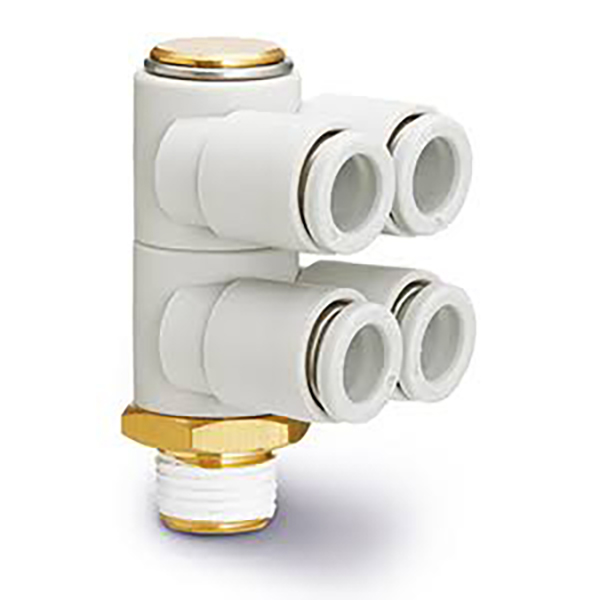

3.3 KQ2ZD（1イン4アウト）

モデル	おねじR	チューブΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

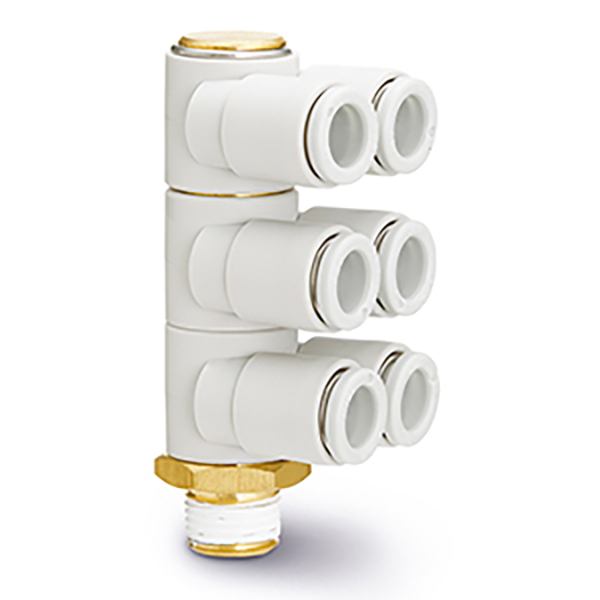

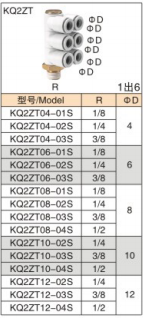

3.4 KQ2ZT (1イン6アウト)

モデル	おねじR	チューブΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. 材料および技術仕様

アイテム	パラメータ
本体材質	PBTエンジニアリングプラスチック、高強度および耐衝撃性
ねじコンポーネント	ニッケルメッキ真鍮、防錆、耐食性
シールリング	NBRニトリルゴム
互換性のあるチューブ	PUチューブ、PAナイロン空気圧チューブ
使用圧力	0～1.0MPa、真空負圧対応
動作温度	-20℃～+60℃
接続方法	ワンタッチ継手。チューブの挿入/取り外しのためのプレスリリースリング
