電気接続の安定性と効率は、自動車エレクトロニクスから精密機器に至るまで、今日のデバイスのパフォーマンスに直接影響します。あチューリップコンタクト優れた弾性、確実な接触力、長寿命により、ハイエンドのコネクタシステムに広く使用されています。高精度部品にこだわるメーカーとして、寧波リッチゲテクノロジー株式会社は、一貫した導電性と優れた機械的信頼性を実現するように設計されたチューリップ接点を提供します。この記事では、チューリップ接点がどのように機能するか、その主な利点、技術パラメータ、用途、およびチューリップ接点が現代の産業に不可欠である理由について説明します。

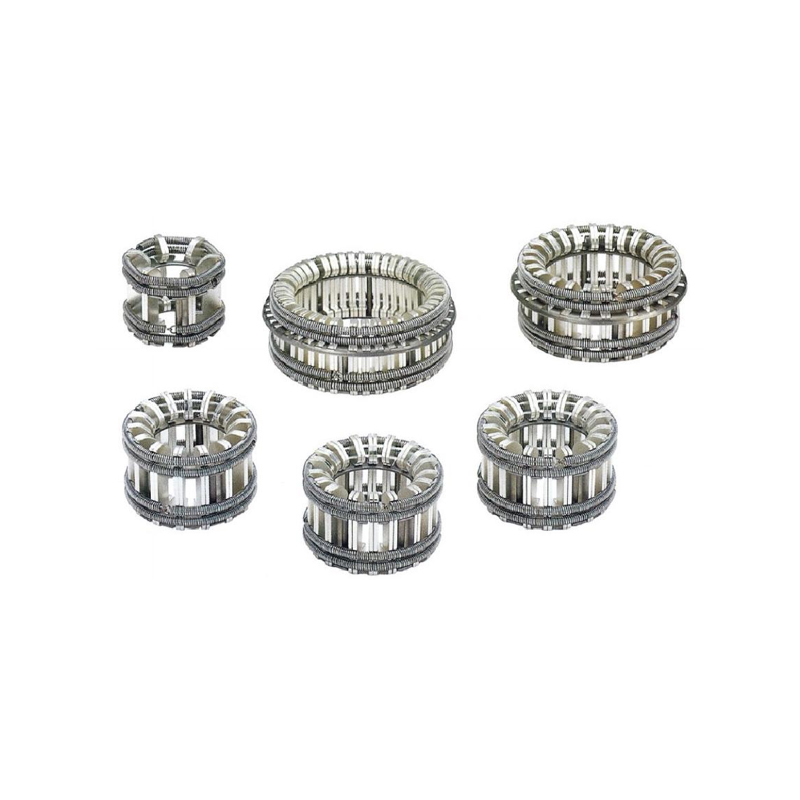

チューリップ コンタクトは、円形パターンに配置された複数のバネ状のフィンガーで設計されています。嵌合ピンがソケットに挿入されると、これらのフィンガーが均等に曲がり、均一な圧力と安定した接触抵抗が得られます。この構造により、振動、温度変動、大電流が必要な環境でも確実な伝送を実現します。
主な利点は次のとおりです。
高い接触安定性多点弾性係合による
長寿命ソケットとピンの両方の摩耗が少ない
優れた電流容量表面接触が増えるため
振動が起こりやすい環境でも優れたパフォーマンスを発揮
組み立てとメンテナンスが簡単
これらの特徴は、EV システム、産業オートメーション、航空宇宙、バッテリー パック、試験装置などの業界がチューリップ コンタクトに依存する理由を説明しています。
チューリップ接点のユニークな構造は、工学的にいくつかの利点をもたらします。
複数のスプリングフィンガーが提供する冗長接点一部の部品が微小な動きをした場合でも、安定した電気経路を確保します。
フィンガーの弾性特性により一定の圧力が維持され、信号損失が軽減され、瞬間的な切断が防止されます。
チューリップコンタクトは接触表面積が大きいため、より高い電流より低い抵抗で通過します。
設計された形状により摩擦が軽減され、プラグイン操作が容易になり、機械的摩耗が最小限に抑えられます。
以下のパラメータは、によって提供される典型的な仕様を表しています。寧波リッチゲテクノロジー株式会社、産業および電子アプリケーション向けに調整されています。
| パラメータ | 説明 |
|---|---|
| 材料 | 銅合金 / ベリリウム銅 / 高導電黄銅 |
| 表面メッキ | ゴールド、シルバー、ニッケル (カスタマイズ可能) |
| 接触抵抗 | ≤ 0.5mΩ |
| 電流定格 | 5A – 150A (サイズによる) |
| 動作電圧 | 最大1000V |
| 弾性力 | ピン径に合わせてカスタマイズ可能 |
| 挿入サイクル | 10,000 – 100,000+ サイクル |
| 温度範囲 | −40℃〜＋150℃ |
| ピンの互換性 | 円筒ピン、標準テストプローブ、EV端子 |
| サイズ範囲 | 内径2mm～40mm |
チューリップ接点は以下の分野で広く採用されています。安定性と耐久性重要です:
電気自動車（EV）– バッテリーコネクタ、充電モジュール
産業オートメーション– 高電流端子、モジュラーコネクタ
配電システム– バスバー接続
航空宇宙と防衛– 耐振動接続
試験と測定– テストソケット、プローブインターフェイス
医療用電子機器– 高信頼性信号伝送
その構造により、過酷な環境や高負荷の環境でも安定した電気的性能が保証されます。
安定した性能を維持しながら、10,000 ～ 100,000 回以上の挿入サイクルに耐えることができます。
電流が大きくなると、接触直径を大きくするか、メッキを強化する必要があります。
その構造により、過酷な環境や高負荷の環境でも安定した電気的性能が保証されます。
正確な寸法一致により、正しい弾性力と信頼性の高い接続が保証されます。
金: 低レベル信号と耐腐食性に最適
銀: 高電流伝導性に最適
ニッケル: 耐久性を備えた経済的な保護
頻繁に嵌合するアプリケーションには、ベリリウム銅などの高品質の材料が必要です。
多くのコネクタは、摩擦摩耗、接触抵抗の増加、またはバネ機構の疲労によって故障します。 Tulip コンタクトはこれらの問題を次のように解決します。
高い弾性保持力何千サイクル後でも
セルフセンタリングフィット一貫したアライメントのために
アーク損傷のリスクの軽減安定した接触力により
メンテナンスと交換のコストが低い
このため、チューリップ接点は、中断のないパフォーマンスを必要とする産業用途や電力用途に不可欠なものとなっています。
チューリップ コンタクトは、安定した電気接続のために設計された複数のスプリング フィンガを備えた円形の弾性コンタクトです。 EVシステム、産業オートメーション、配電、高信頼性コネクタなどに広く使用されています。
多点弾性構造により均一な圧力とより多くの接触面を提供し、抵抗を軽減し、振動や熱の下でも信号損失を防ぎます。
材質とメッキによっては、チューリップ接点が寧波リッチゲテクノロジー株式会社安定した性能を維持しながら、10,000 ～ 100,000 回以上の挿入サイクルに耐えることができます。
定格電流、ピンの直径、めっきの種類、環境温度、振動レベル、必要なサイクル寿命を考慮する必要があります。
チューリップ接点は、比類のない安定性、長い耐用年数、優れた電気的性能を備えているため、現代の産業全体で好まれる選択肢となっています。強力なエンジニアリング能力と厳格な品質管理により、寧波リッチゲテクノロジー株式会社 定格電流、ピンの直径、めっきの種類、環境温度、振動レベル、必要なサイクル寿命を考慮する必要があります。接触私たちのチームはいつでも。
