1. 製品概要

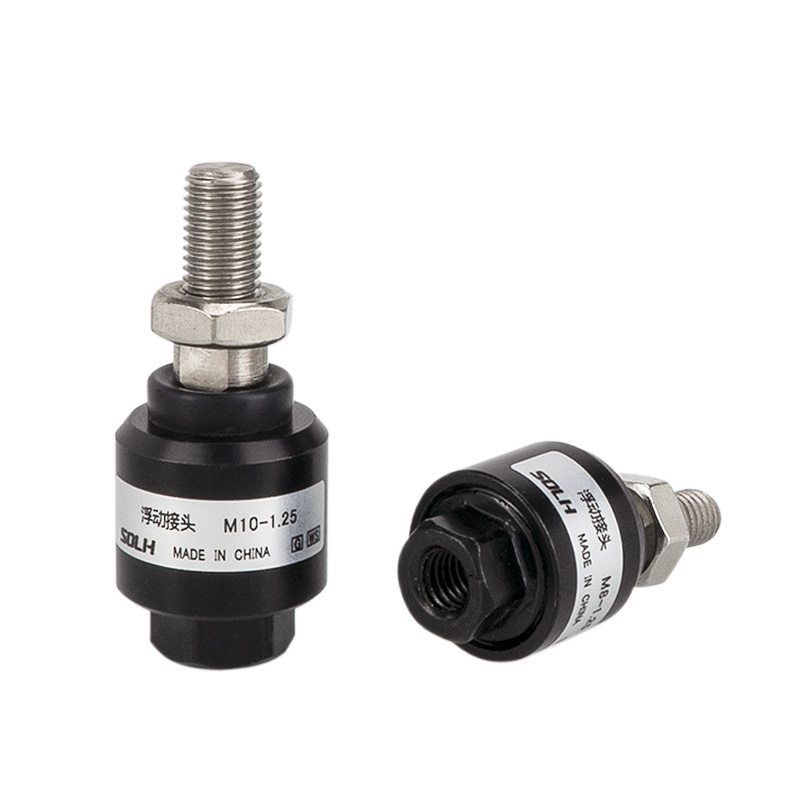

     F タイプ フローティング ジョイントは、シリンダのピストン ロッドに取り付けられるボールヘッドのフレキシブル接続アクセサリです。その中心的な機能は、取り付けの偏心と角度の偏差を吸収し、横方向の力を排除し、シリンダーのシールを保護することです。自動化装置のアライメント誤差を解決するための標準コンポーネントです。

2. コア構造と動作原理

     • 構造: めねじ (ピストンロッド接続) + ボールヘッド + おねじ (負荷接続)、内蔵弾性補償アセンブリ。

     • 補償能力：アキシャル±1.5mm、ラジアル±1.25mm、角度±2°～±5°（モデルにより異なります）。

     • 材料: 標準陽極酸化アルミニウム合金。耐食用途向けの 304 ステンレス鋼。 NBR/FKMゴムシールをご用意しております。

     • 関数: 剛性の高い接続を柔軟な適応接続に変換し、ピストンロッドの横方向の曲げモーメントとシールの摩耗を防ぎます。

3. 主流ブランドのモデル命名規則

  1) AirTAC

     形式：F-Mねじ×ピッチ＋F
     例：F-M10×1.25F（口径32mm用）、F-M16×1.5F（口径50/63mm用）

  2) SMC (スタンダード JAF / ヘビーデューティ JAHF)

     形式：JAF穴ネジ長さ
     例：JAF-40-M12×1.25（口径40mm）、JAHF-80-M20×1.5（口径80mm重荷重）

  3) 一般的な国内マーキング

     形式：F-M12×1.25またはFJ-M16×1.5

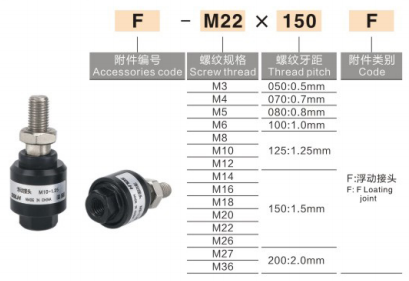

4. 共通仕様とシリンダ径の適合表

5. F型フローティングジョイントとI型・Y型・ロッドエンドベアリングの比較

  セレクションガイド：取付位置不良→Fタイプ。低速重荷重→Y型;両耳荷重ブラケット→I型;高速＆大偏心→ロッドエンドベアリング。

6. 設置ガイドライン

  1. 雌ねじをピストンロッドの雄ねじにねじ込みます。緩み止めには嫌気性ねじロッカーを推奨します。

  2. おねじの端を負荷（またはフランジ/接続プレート）に直接接続するため、厳密な同軸調整は必要ありません。

  3. 作動圧力：標準シリンダの場合は ≤1.0MPa。使用温度：-10℃〜+120℃。

  4. 連続回転運動には適しません。衝撃荷重がかかる場合は外部バッファまたはストッパーが必要です。

7. 典型的なアプリケーションシナリオ

     • 自動組立ライン、3C装置、ロボットグリッパー

     • 圧入、スタンピング、型合わせ、ロングストローク搬送機構

     • 同軸度制御が難しく、振動が大きく、シリンダの動作頻度が高い装置
