U型ロッドエンドベアリングフィッシュアイジョイント

U型ロッドエンドベアリングフィッシュアイジョイント | ロッドエンドベアリングシリンダーロッドエンド用360°ユニバーサル多関節継手

ブランド: SOLH by Richge Technology |空気圧シリンダ ピストンロッド ユニバーサルロッドエンドベアリング

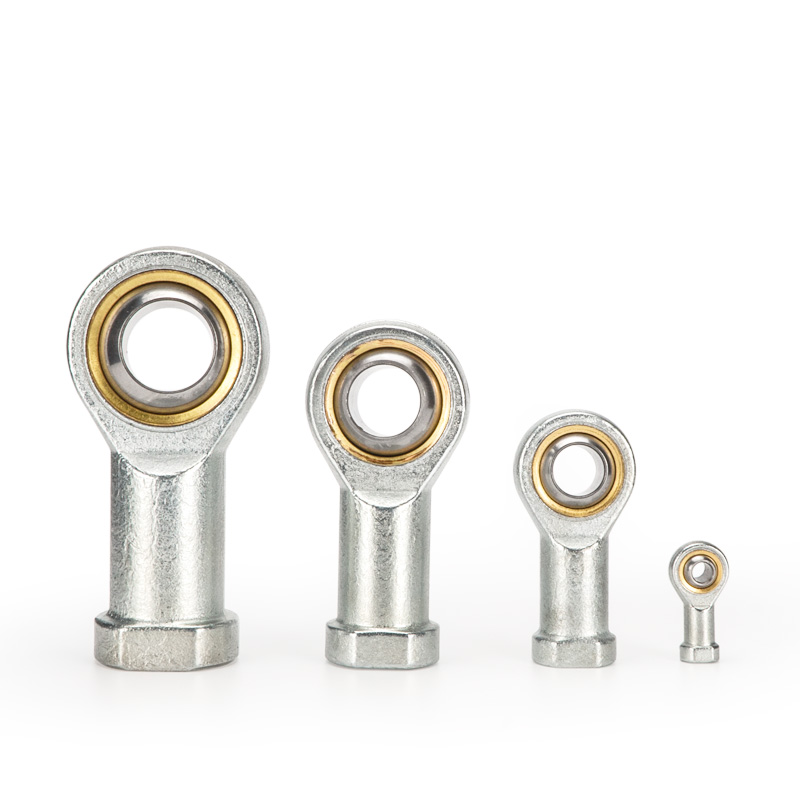

1. 製品概要

     U タイプのフィッシュアイ ジョイントは、接尾辞 U が付いたロッドエンド球面ベアリングとしても知られ、シリンダー ピストン ロッドに取り付けられた 360° ユニバーサル関節式アクセサリです。ミスアライメントや多方向の振れの問題を解決し、横方向の力を排除し、SC、MA、MAL およびその他の標準的な空気圧シリンダと互換性があります。

2. 構造とコア機能

     • 構造：めねじ（ピストンロッド接続）＋自動調心玉軸受＋外輪、ラジアル揺動、角揺動自在。

     • スイング能力: ±13°~±15°のユニバーサルスイング。多方向適応調整のためのI/Yクレビス継手の±5°よりもはるかに大きい。

     • 材質のオプション

￮ 標準：軸受鋼・炭素鋼、表面焼入れ黒染めまたは亜鉛メッキ仕上げ

￮ 耐摩耗性：銅合金ブッシュ・自己潤滑タイプ

￮ 耐腐食性: 304 ステンレス鋼

     • 主な利点

￮ 同軸偏差は2mmまで、角度偏差は15°まで補正

￮ ピストンロッドにかかる曲げモーメントと横方向の力を防ぎ、シリンダーシールを保護します。

￮ 高速・高頻度・偏心負荷の使用条件に最適

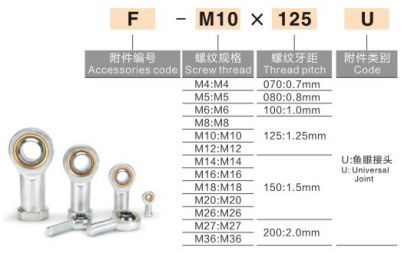

3. 主流ブランドのモデル命名規則

  1) AirTAC (広く採用されています)

     形式：F-Mネジ×ピッチU
     定義: F = アクセサリ。 M = ねじ仕様。 U = フィッシュアイロッドエンドベアリング

     • F-M8×1.25U 25mmシリンダ用

     • F-M10×1.25U 32mmボアシリンダー用

     • F-M12×1.25U ボア40mmシリンダー用

     • F-M16×1.5U 50/63mmボアシリンダー用

     • F-M20×1.5U ボア80/100mmシリンダー用

  2) SMC PHSシリーズ: フォーマット: PHS スレッド、例: PHS-10

  3) 一般的な国内マーキング: SI/M12×1.25（めねじ）、SA/M12×1.25（おねじ）

4. 共通仕様とシリンダ径の適合表

5. U形フィッシュアイとI/Yクレビス/Fフローティングジョイントの比較

  セレクションガイド：大偏心＆多方向スイング→U型；ミスアライメント＆高周波動作 → Fタイプ;低速重荷重→Y型；両耳荷重ブラケット→I型。

6. 設置ガイドライン

  1. ピストンロッドの雄ねじに雌ねじをねじ込み、嫌気性スレッドロッカーを塗布し、締め付けトルクを適切に管理します。

  2. 負荷ピンの軸に外輪穴を取り付けます。厳密な同軸調整は必要なく、ある程度の偏心は許容されます。

  3. 使用圧力: 標準シリンダーの場合は ≤1.0MPa。動作温度：-20℃～+120℃。

  4. 限られた設置スペースでのプッシュプル動荷重や高周波動作に最適です。連続的な純粋な回転運動には適しません。

7. 典型的なアプリケーションシナリオ

     • 自動化機器、3Cエレクトロニクス、ロボットグリッパー

     • 高速搬送、プレス圧入、ロングストローク機構

     • 同軸度が悪く、振動や偏心荷重が大きい装置
