C型セルフロッククイックカプラ

C型セルフロッククイックカプラー |空気圧 C スタイル クイック コネクト フィッティング

ブランド: SOLH by Richge Technology |ユニバーサル空気圧 C タイプ クイック カプラ、SMC および AirTAC と交換可能

1. 製品概要

     C タイプ セルフロック クイック カプラは、空気圧業界で広く使用されている標準的な鋼球セルフロック継手です。内蔵されたスプリングと鋼球により、挿入時に自動的にロックされ、スリーブを後方にスライドさせるとリリースされます。工具は不要で、片手で操作できます。メスカプラー（スライドスリーブ付き）とオスプラグで構成されており、ペアで組み立てられます。圧縮空気パイプライン、空気圧ツール、自動空気供給回路に広く適用されており、真空発生器や完全な空気圧配管システムにも適合します。

2. コア機能

     • 鋼球セルフロック構造: オスプラグが完全に挿入されてロックされると「カチッ」という音が聞こえます。圧力がかかると分離できません。ロックを解除して切断するには、スライド スリーブを後ろに引きます。

     • 二層NBRシールリング：気密性に優れ、圧縮空気や微量の潤滑油に強く、空気漏れが少ない。

     • 本体材質: ニッケルメッキスチール (金属標準バージョン) / 高靭性プラスチック (軽量オプション)。防錆性と耐摩耗性があり、頻繁にプラグアンドプルを行うワークショップに適しています。

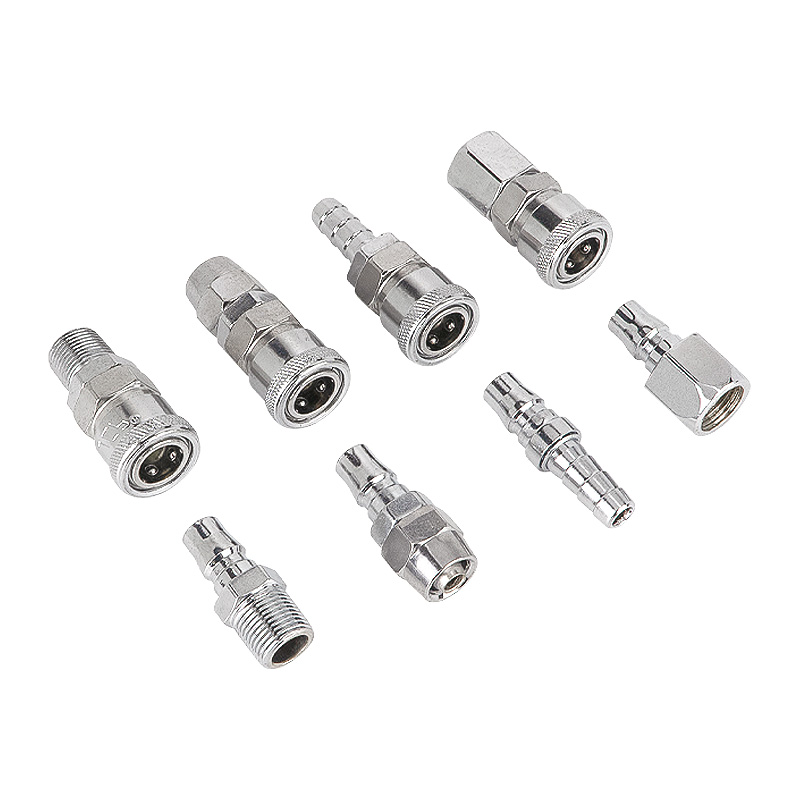

     • フルサイズ範囲: PP (チューブメス)、PF (メスネジ)、PH (おネジ); SP（チューブおねじ）、SF（めねじ）、SM（おねじ）。

     • スムーズな流路、低い圧力損失。 PUホースとナイロンチューブに対応。ブランド間でのユニバーサルな互換性を実現する標準インターフェイス。

3. モデルコードの定義

  例：PP20 = Φ5×8 PUチューブ用C型セルフロックメスカプラ; SM30=Φ6.5×10管路用おねじ付きC型オスプラグ。

4. 主要な技術仕様

5. 共通機種仕様表

6. アプリケーションシナリオ

     • エアコンプレッサー、エアパイプライン、エアブローガン、エアドライバー、グラインダー、その他の空気圧ハンドツール

     • 自動生産ラインでのエア源分配、真空発生器に合わせたエア配管接続

     • 機器のメンテナンス、移動式空気圧ワークステーション、頻繁にパイプラインの組み立てと分解が必要な場合

7. 操作上の注意

  1. 圧縮空気専用です。高圧作動油や強い腐食性媒体には適しません。

  2. プラグを抜き差しする前に減圧してください。圧力がかかった状態で無理に切断すると、鋼球やシールリングが損傷する可能性があります。

  3. O リングの摩耗を定期的に検査してください。空気漏れが発生した場合は直ちにシールを交換してください。

  4. ねじ込み取り付けには PTFE テープを推奨します。ネジ山が剥がれるのを防ぐため、締めすぎないでください。
