シリンダロッドエンド用Y形二山クレビスジョイント

SOLH Y 形空圧シリンダロッドエンド用両耳クレビスジョイント、SMC/AirTAC 部品と互換性のある標準フォークコネクタ。内径32～125mmに適合する雌ねじM10×1.25～M27×2、ピン穴φ10～27mm、±5°一面振れ。炭素鋼黒染め/亜鉛メッキまたはステンレス鋼。プッシュプルおよび関節機構で高耐荷重を備えた片耳ロードラグに最適です。

お問い合わせを送信

製品説明

シリンダロッドエンド用Y形二山クレビス継手 | シリンダロッドエンド用フォークエアシリンダ Yクレビス継手

ブランド: SOLH by Richge Technology |標準空気圧シリンダピストンロッド Yフォーククレビスアクセサリ

1. 製品概要

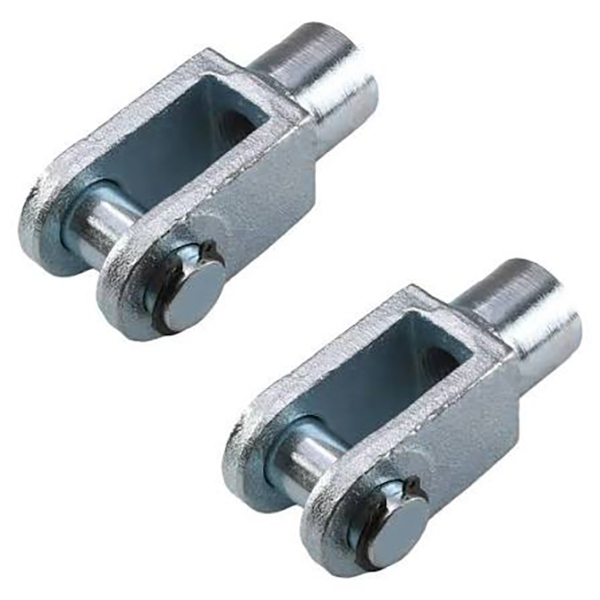

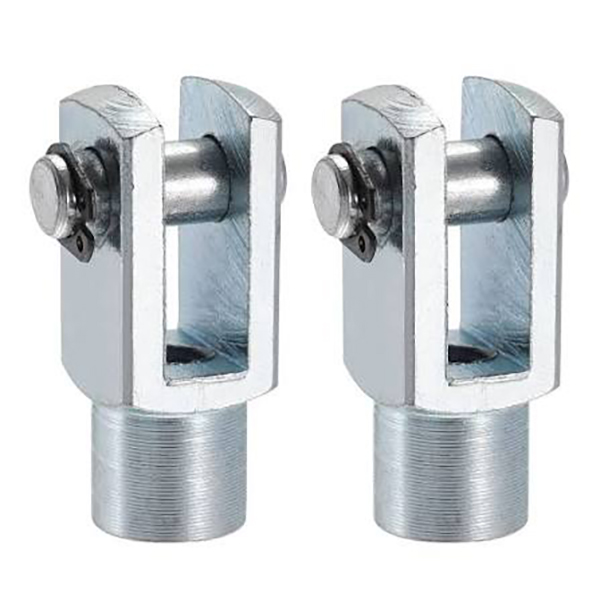

ダブルイヤーフォーククレビスとも呼ばれる Y 型ジョイントには、シリンダーピストンロッドに固定するための雌ネジが付いています。その両耳は負荷の片耳ラグをクランプし、ヒンジ接続用のピンシャフトによって組み立てられます。単一平面内で±5°のスイングが可能です。空気圧シリンダの標準接続アクセサリとして、SMC および AirTAC の標準スペアパーツと完全に互換性があります。

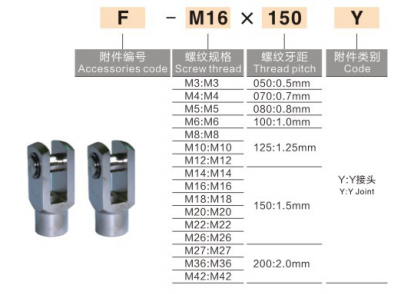

2. モデルの命名規則

AirTAC 規格: F - ネジ + Y
例：F-M10×1.25Y、F-M12×1.25Y

SMC規格：Y+チューブ内径
例：Y-32、CA2-40-Y

• Y：Y形両耳クレビス

• サフィックスねじはピストンロッドねじに適合します: M10×1.25 / M12×1.25 / M16×1.5

3. 共通仕様表

モデル	ピストンロッドねじ	適合するシリンダーボア	ピン穴径
Y-M10×1.25	M10×1.25	32mm	φ10
Y-M12×1.25	M12×1.25	40mm	φ12
Y-M16×1.5	M16×1.5	50/63mm	φ16
Y-M20×1.5	M20×1.5	80/100mm	φ20
Y-M27×2	M27×2	125mm	φ27

4. 材料および技術的パラメータ

• 材料: 黒色酸化炭素鋼/亜鉛メッキ仕上げ、ステンレス鋼はオプション

• スイング角度: ±5° 単一面スイング

• 互換性: フルレンジの標準空気圧シリンダに適しています。

• インストール: ジョイントをピストンロッドにねじ込み、ロードシングルラグを Y フォークに挿入し、ピンシャフトと割りピンで固定します。

5. 早見比較：Y型/I型/ロッドエンドベアリング

アクセサリー	構造	スイングパフォーマンス	応用
Y形クレビス	ダブルイヤーフォーク	±5°片方向スイング	片耳負荷ラグで接続、高耐荷重
I形クレビス	片耳ラグ	±5°片方向スイング	ダブルイヤーロードブラケットと一致します
ロッドエンドベアリング	球面ユニバーサルジョイント	±13°多方向スイング	芯ずれ・偏心荷重の取り付けに
