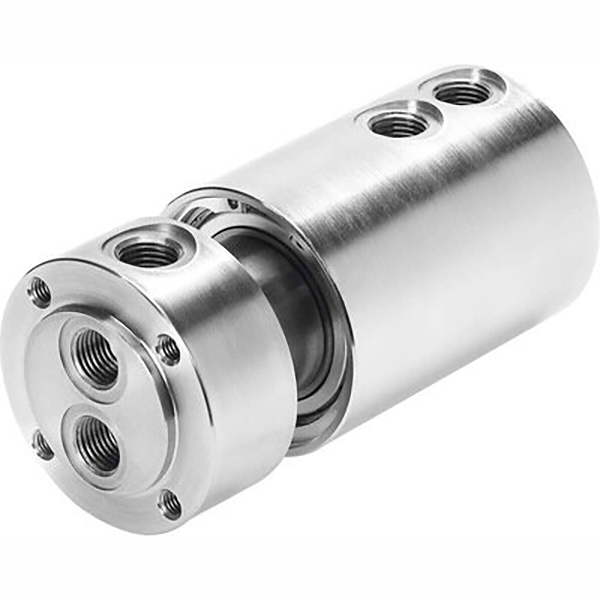

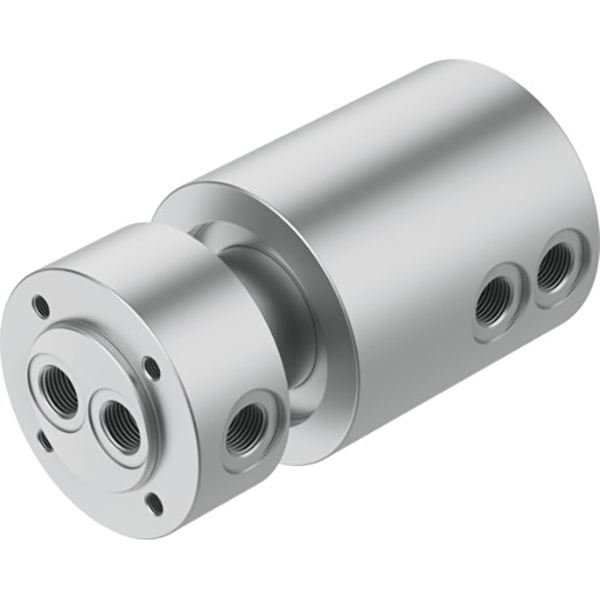

GFシリーズ エアロータリージョイント

GFシリーズ エアロータリージョイント | SOLIH 単通路および多通路エアロータリーユニオン

ブランド: SOLH by Richge Technology |オートメーション用 360° 回転空気圧ロータリー コネクタ

1. 製品概要

     GF シリーズは、単一通路および複数通路の空気圧ロータリー ジョイントで、圧縮空気を固定空気源から回転テーブル、ロボット ジョイント、回転治具に連続的に供給するように設計されています。回転中のホースの絡み、空気漏れ、空気のクロスオーバーを防ぎ、自動化された回転空気圧回路に最適です。

2. コア技術仕様 (SOLH 規格)

     • 作動流体：圧縮空気、真空対応

     • 使用圧力: -0.095～1.0MPa、真空・正圧両用

     • 周囲温度：-10～60℃

     • 最高回転速度: 300rpm (標準バージョン)

     • シール構造：精密ベアリング＋耐摩耗ロータリーシール

     • ポートサイズ：M5、G1/8、G1/4、G3/8、G1/2

     • 材料: アルミニウム合金ボディ、軽量で耐久性があります。

3. モデルとポートのクイックリファレンス

4. 製品の主な特長

     • エアーホースが絡まらず360°自由回転

     • 低トルク、モーター負荷を増加させずスムーズな回転

     • 信頼性の高いシール、漏れ防止、長時間回転時のクロスエア防止

     • ワンタッチ管継手で直結なので取り付けも簡単

     • 真空と正圧のデュアル機能

     • 複数のシリンダを同期制御できる多流路を用意

5. 典型的なアプリケーションシナリオ

     • 回転ワークテーブル、インデックスプレート、ロータリーシリンダー

     • ロボットの関節、マニピュレーター、回転治具および固定具

     • 包装機、スクリーン印刷機、ロータリーゲート空圧回路

     • 多回路同時回転制御装置
