IS10シリーズ リードチューブ式機械式圧力スイッチ

ブランド: SOLH by Richge Technology

製品のポジショニング

     SOLH IS10 シリーズは、非接触リードチューブ (ドライリード) 機械式圧力スイッチで、標準的な空気圧回路の基本的な圧力監視コンポーネントです。シンプルでコンパクトな構造と超信頼性の高いロングサイクル性能を備え、FRL エアフィルター レギュレーター ルブリケータ 3 ユニットと幅広くマッチし、リアルタイムの空気圧検出とインターロック信号出力を実現します。

動作原理と内部コア構造

  1. 動作原理

     -- 圧縮空気がスプリングの張力に抗してピストンを押し、ピストンに内蔵された磁石がリードチューブに近づき、磁気トリガーと回路の導通を完了します。空気圧がリセット閾値を下回ると、スプリングがピストンを押し戻し、磁石がリードチューブから離れ、回路が遮断されます。

  2. コア構造部品

     -- 永久磁石を内蔵したピストン: 空気圧の変位を感知

     -- リードチューブ (ドライリードスイッチ): 非接触磁気作動、機械的接触摩耗ゼロ

     -- 圧力調整ネジ: ドライバーを使用してトリガーしきい値を手動で設定

     -- 機械式目盛表示窓: 設定圧力値を MPa 単位で直接読み取ります。

標準コア技術仕様表

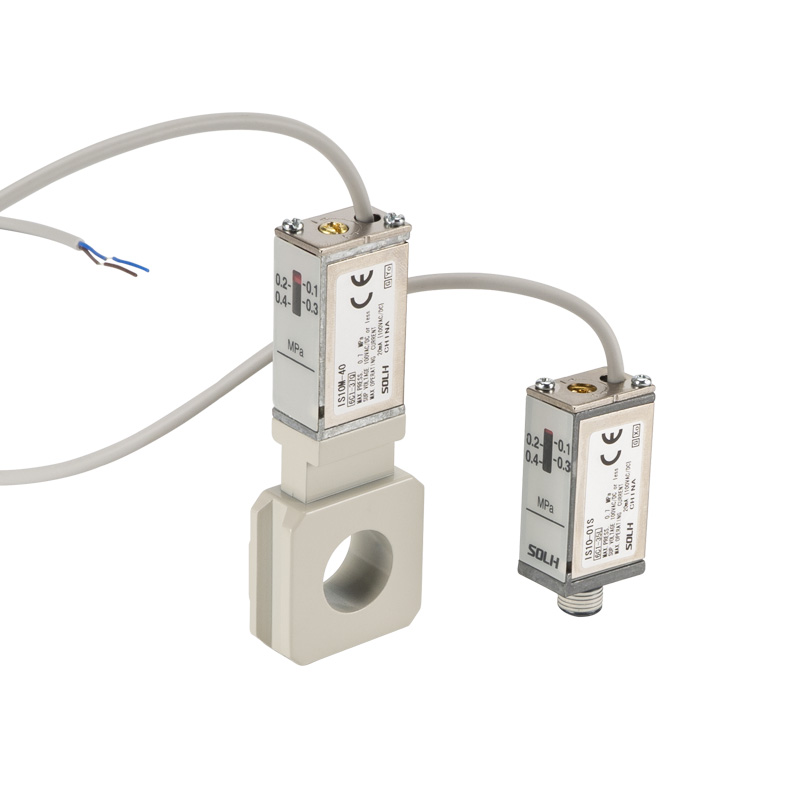

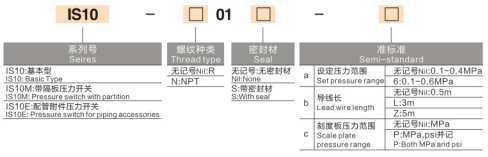

フルシリーズモデルと 2 つの取り付けスタイル

さまざまなレイアウト要求に対応する 2 つの主流の設置構造:

  1. インラインスレッドマウントタイプ（IS10-01S）

     -- R1/8 ネジポートを介した直接ネジ取り付け。単シリンダ、ソレノイドバルブアウトレット、およびミニ個別エアサービスユニットと互換性があります。

  2. マニホールドベースマウントタイプ（IS10M / IS10E）

     -- IS10M は側面に正方形のクランプ ベースを備えており、追加のアダプタ フィッティングなしで SMC 標準 AC モジュラー FRL 3 ユニットに直接クリップできるため、キャビネット内部の設置スペースを節約できます。

コア製品の競争力の優位性

  1. 機械的接点の摩耗がゼロ

     -- 非接触磁気リードトリガー、接触点での電気スパークなし。 IS3000など従来の機械式微接触圧力スイッチに比べて5～10倍の長寿命です。

  2. 直感的なオフライン圧力校正

     -- 側面に MPa 目盛り窓が内蔵されており、ドライバーで設定ネジを調整します。圧力閾値は現場で電源を供給せずに設定できます。

  3. ユニバーサル AC および DC 負荷の互換性

     -- 100V 未満のすべての AC/DC 電圧をサポートし、小型ソレノイドバルブを直接駆動したり、中間リレーなしで PLC のデジタル入力端子に接続したりできます。

  4.小型軽量コンパクト設計

     -- 旧世代の IS1000 シリーズと比較して 16% 軽量、体積が 11% 小さく、高度に統合された狭い自動化装置のレイアウトに完全に適合します。

典型的な産業用途シナリオに適合

  1. 主空気源の低圧監視と警報

     -- FRL 3 ユニットの出口に設置されます。供給圧力が0.4MPa以下になるとインターロック警報信号を発信し、空圧バイブレーターやノッキングハンマーを推力不足から守ります。

  2. シリンダ全ストローク位置確認

     -- シリンダーが完全に伸びると、チャンバー圧力がプリセット値まで上昇し、次の生産ステーション動作の連続インターロックのためのトリガー信号が出力されます。

  3. バイブレータ回路の安全保護

     -- リアルタイムモニター作動空気圧;圧力が閾値より低い場合、急速排気バルブの電源を遮断し、弱い振動力によるバイブレータの焼損を防ぎます。

一文の要約

     SOLH IS10 シリーズ非接触リードチューブ圧力スイッチは、インライン スレッド マウントおよび FRL マニホールド クリップオン バリアントを提供し、0.1 ～ 0.6MPa の調整範囲、500 万回の長いサイクル耐用年数、オフライン圧力校正機能を備え、シリンダ、バイブレータおよび一般自動化空気圧回路に最適な低コストのコンパクトな空気圧監視センサです。
