KQ2Hシリーズストレートワンタッチ継手

SOLH KQ2H ワンタッチストレート押し込み継手、SMC KQ2H と直接交換可能。 POMボディ、ニッケルメッキ真鍮ネジ、NBRシール。 1.0MPaまでの圧縮空気と-95kPaまでの真空に対応します。 Φ2～Φ16のPU/PAチューブ、メートルM&Rテーパーネジ、等径、レデューシング構成をカバーします。真空発生器、マイクロシリンダー、密閉オートメーションの空気圧配管に最適です。

お問い合わせを送信

製品説明

KQ2H ストレートワンタッチ継手 | SMC KQ2H相当エア圧ワンタッチコネクタ

ブランド: SOLH by Richge Technology |圧縮空気・真空ライン用エア圧ストレートワンタッチプッシュ継手

1. 製品概要

KQ2H は、プッシュ接続設計の標準ストレートプッシュイン空気圧継手で、PU および PA ナイロンチューブと互換性があります。圧縮空気と真空の両方の配管システムに使用でき、ZH、BM、PBM、PBX シリーズの真空発生器と幅広く適合します。 SOLH のコアプッシュ継手シリーズの 1 つとして、輸入された SMC KQ2H 継手を直接置き換えることができます。

KQ2H シリーズには、次の 3 つの主要なサブタイプが含まれます。

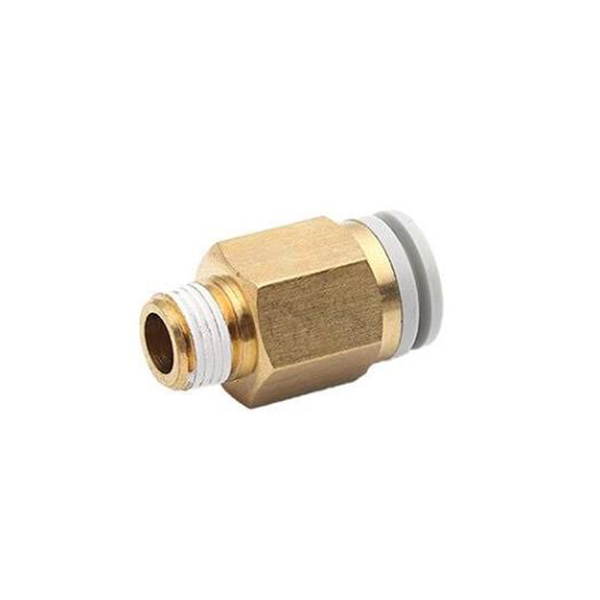

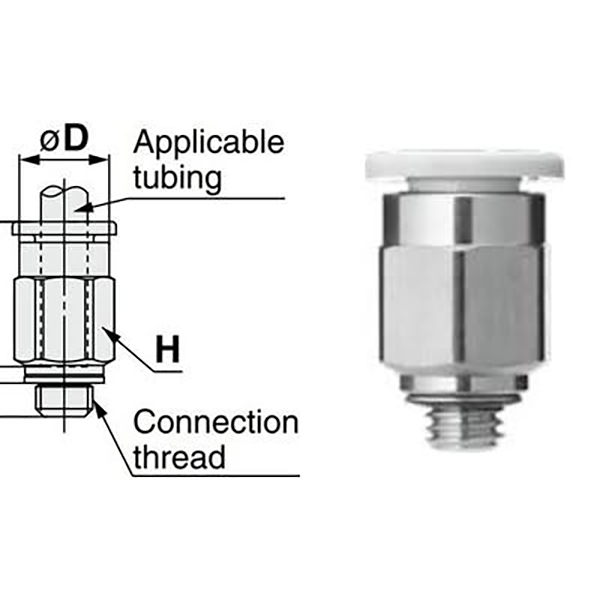

おねじストレート：片端おねじ（マイクロMねじ/Rテーパねじ）、片端チューブ挿入

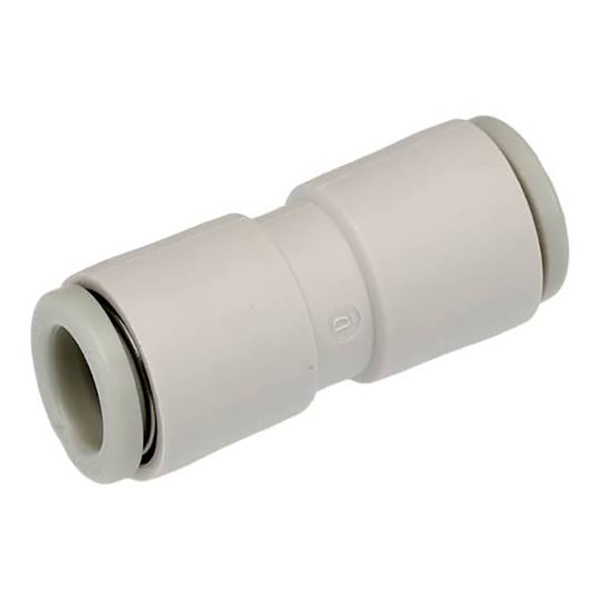

等径ストレート（末尾-00）: 同じ外径チューブの両端の突き合わせジョイント

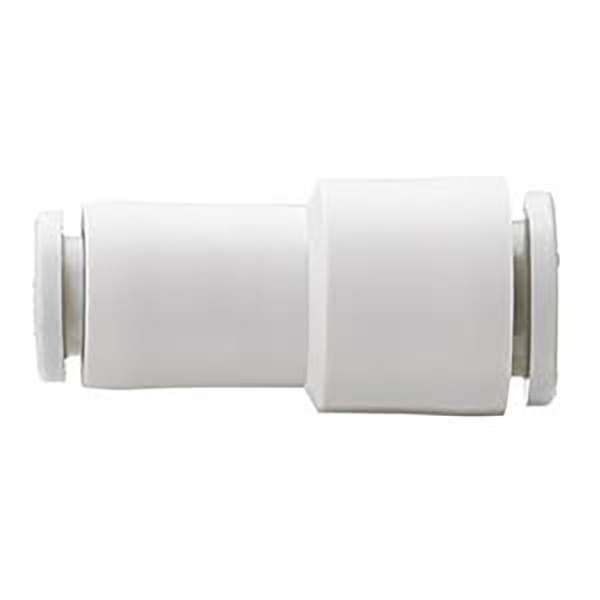

減速ストレート：チューブ外径の異なる2つのポートでパイプサイズの移行を実現

片手で組み立てと分解: チューブを挿入して自動ロックします。青いリリースリングを押してチューブを引き抜きます。寸法は完全に標準化されています。

2. コア機能

• スプリングジョーワンタッチロック構造：チューブが挿入され、自動的にロックされます。プレスリリースカラーを押してチューブを取り外し、組み立てが便利です。

• 材料構成：強化POMプラスチックボディ。ニッケルメッキ真鍮ネジ端により、防錆性と信頼性の高いシールを実現します。

• NBRニトリルゴムシール 正の圧縮空気回路と負の真空回路でも安定して動作します。

• フルサイズをカバー：極小チューブΦ2/3.2/4、通常Φ6/8/10/12、大型Φ16。マイクロMネジ（M3、M5、M6）とインチRテーパネジ（1/8、1/4、3/8、1/2）に対応しており、真空発生器やマイクロシリンダに最適です。

• コンパクトなサイズ自動機の狭いスペースへの設置に最適です。

3. 型式コードの説明

例:

KQ2H04-M5：Φ4チューブ用おねじストレート継手 M5×0.8おねじ

KQ2H06-01S：Φ6チューブ用おねじストレート継手、R1/8おねじテーパねじ

KQ2H08-00：同径ストレート継手両ポートΦ8チューブ用

KQ2H06-08：減速ストレート継手片側Φ6、反対側Φ8

コードセグメント	説明
KQ2H	シリーズコード：ストレートワンタッチ継手
02/23/04/06/08/10/12/16	チューブ外径ΦD：2/3.2/4/6/8/10/12/16mm
M3G/M5/M6	メートルマイクロおねじ：M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	インペリアルRおねじテーパーねじ：R1/8 / R1/4 / R3/8 / R1/2
-00	同径ストレート、両端同じチューブサイズ
2 桁の数字例: 06-08	レデューシングストレート：前チューブ径→後チューブ径

4. 主要な技術仕様

アイテム	パラメータ
適用媒体	圧縮空気、真空負圧
使用圧力	0~1.0MPa;最大真空度：-95kPa
動作温度	-5℃～+60℃
本体材質	強化POM;ネジ山: ニッケルメッキ真鍮
シール材質	NBRニトリルゴム
互換性のあるチューブ	PUチューブ、PAナイロンチューブ
操作方法	差し込んでロックします。チューブを取り外すためのプレスリリースリング

5. 型式仕様一覧表

5.1 メートル細目ねじ付きおねじ

モデル	糸	チューブΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

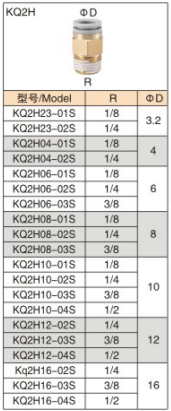

5.2 インチRテーパねじ付きおねじ

モデル	糸	チューブΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 等径ストレート -00シリーズ

モデル	チューブΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 減速直列

モデル	チューブ①	チューブ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16
