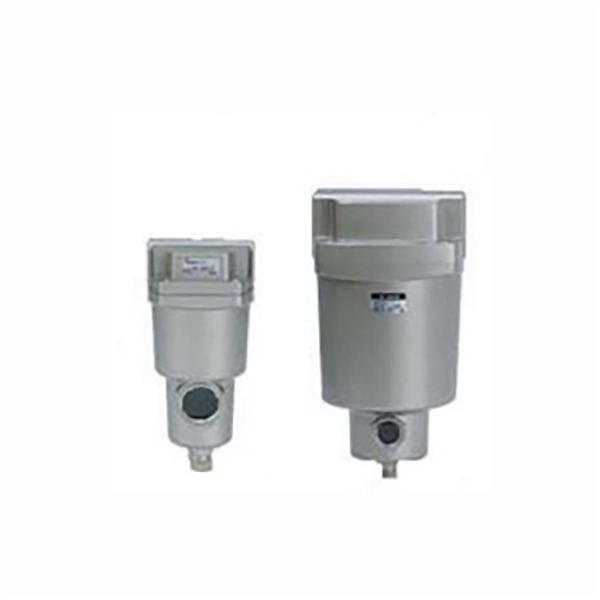

AFF/AMシリーズ 圧縮空気浄化フィルタ（主流ライン）

ブランド：Richge Technology の SOLH

シリーズの位置付けとコア機能

     AFF と AM は、中核となる複合空気源浄化アセンブリを形成します。 AFF は固体不純物や凝縮水滴を除去する一次粗フィルターとして機能し、AM はマイクロオイルエアロゾルを除去するための精密オイルミストセパレーターであり、圧縮空気の清浄度を向上させ、下流の空気圧アクチュエーターを完全に保護します。

  1. AFFシリーズメインライン粗フィルタ

     -- ろ過精度：1μm、粒子捕集率99％（旧3μmグレードからグレードアップ）

     -- コア機能: 大きな粉塵、錆びの破片、大量の凝縮水を除去し、前部一次濾過として 99% の水分離効率を実現

     -- 清浄度規格: ISO8573-1:2010 [4:7:4]

  2. AMシリーズ オイルミストセパレータ（ファインフィルタ）

     -- 濾過精度：0.1μm、マイクロオイルミスト捕集率99％（旧0.3μmグレードからグレードアップ）

     -- コア機能: 完全なオイルミスト分離、出口残留オイル濃度 ≤1mg/m3 (0.8ppm)、オイルフリー潤滑プロセス要件に完全準拠

     -- 清浄度規格: ISO8573-1:2010 [2:7:3]

  3. 共通の一般的な利点

     -- 超低圧力損失 ≤5kPa、省エネ、従来モデルと比較して流量20%増加

     -- 軽量のステンレス鋼製液体貯蔵ボウル、最大 52% の重量削減

     -- 視覚的なメンテナンスリマインダー: フィルターの交換タイミングを判断するための赤いリング付きの目詰まりインジケーターが標準装備されています。モデルを素早く識別できる色分けされたフィルターエンドキャップ

     -- モジュール式カスケード設計。AMD / AMH 超微細フィルターと直列接続して、マルチグレードの超清浄空気の要求に対応できます。

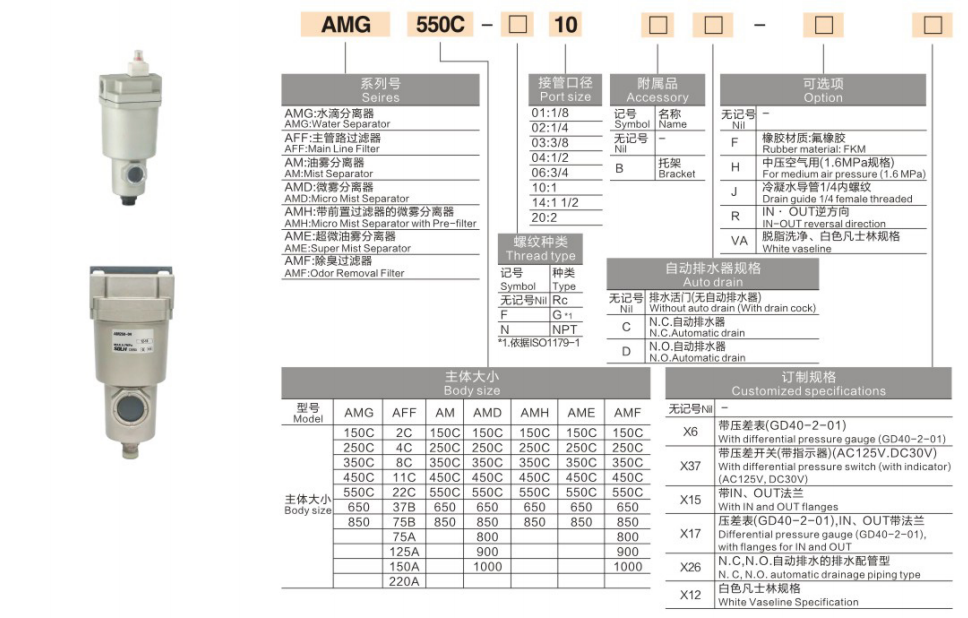

完全なモデル命名規則

 1. モデル例: AFF40-04 ; AM50-10D

  2. 標準注文例

     -- AFF粗目フィルタ、1/2"ポート、オートドレン：AFF40-04D

     -- AM オイルミストセパレータ 1"ポート オートドレン：AM50-10D

     -- 高流量 7000 L/min、1.5 インチポート: AM70D-14

共通技術仕様（標準試験条件：0.7MPa、20℃）

  1. 一般的な共通パラメータ

     -- 適用媒体：圧縮空気（上流にプレフィルター≧40μmが必要）

     -- 使用圧力範囲: 0.1~1.0 MPa;耐破裂圧力1.5MPa

     -- 動作周囲温度: -5 ～ 60℃ (ボウル内に氷結がないこと)

     -- 排水構成: 標準として手動排水。自動ドレインはサフィックス -D によるオプション

  2.全シリーズ流量および寸法パラメータ表

段階的な選択ガイドライン

  1. ろ過グレードのマッチングスキーム

     -- 通常の一般空気圧回路：AFF（1μm粗目フィルター）→圧力調整器→ルブリケータ

     -- オイルフリー精密自動化装置：AFF→AM（0.1μmオイルミストセパレータ）→端末装置

     -- 超高清浄度半導体・光プロセス：AFF→AM→AMD（0.01μm超微細フィルター）

  2. フローマージンの計算

     -- 定格流量がシステム全体の最大空気消費量の 1.2 ～ 1.5 倍のモデルを選択します。過負荷流は濾過効率を大幅に低下させ、圧力損失を上昇させます。

  3. ドレインモードの選択

     -- 24 時間無人連続生産、高い凝縮水収量: -D 自動ドレン バージョンを選択してください

     -- 間欠低周波装置：標準手動ドレン式で十分

  4. ポートマッチングの原則

     -- メインパイプラインの直径と一貫したフィルターポートサイズ。余分な圧力降下を防ぐために、直径の縮小/拡大は避けてください。

典型的な産業用途のシナリオ

     -- 一般的な産業オートメーション: CNC 工作機械、エアシリンダー、ソレノイドバルブのフロントエンドの水と油の除去

     -- 食品および医薬品の製造: 製品の汚染を避けるためのオイルフリーのクリーンエア源

     -- 3C エレクトロニクスおよびコーティング ワークショップ: オイルミストを排除して、表面コーティングの欠陥や精密部品の汚染を防ぎます。

     -- エアコンプレッサー後処理システム: 冷却/吸着式エアドライヤーとカスケード接続され、全体的な空気純度を向上させます。

パフォーマンスの比較: AFF VS AM

一文の要約

     SOLH AFF 1μm メインライン粗フィルターと AM 0.1μm オイルミストセパレーターは、300 ～ 14500 L/min の全流量範囲、視覚的な詰まりインジケーター、およびオプションの自動ドレンを備えたモジュラーカスケード空気浄化ユニットを形成し、一般的な空気圧、食品、医療、電子、スプレーのオイルフリー空気源処理に関する ISO8573-1 規格に準拠しています。
