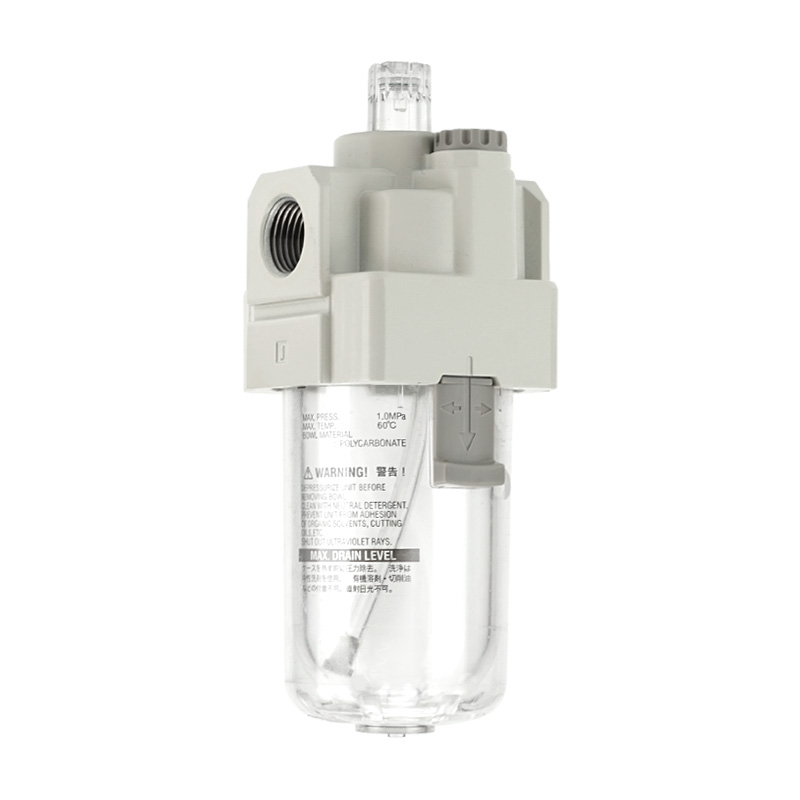

空気圧ルブリケータ ALシリーズ

ALシリーズ 空気式ルブリケータ | SOLIH マイクロミスト エアライン潤滑ユニット

Brおよび: Richge Technology の SOLH | FRLアセンブリ用モジュール式空気圧オイルミストルブリケータ

1. 製品概要

     SOLIH AL シリーズ空気圧ルブリケータは、空気圧システム専用の微量給油装置です。 AF エア フィルターおよび AR 圧力レギュレーターと組み合わせて、完全な AC シリーズ FRL 3 ユニット コンボを形成します。シリンダー、ソレノイドバルブ、空圧モーターに微細なオイルミストを継続的に供給し、機械的な摩擦と摩耗を軽減し、下流の空圧コンポーネントの耐用年数を効果的に延ばします。

2. 一般的な技術仕様

3. 型式と接続口径範囲

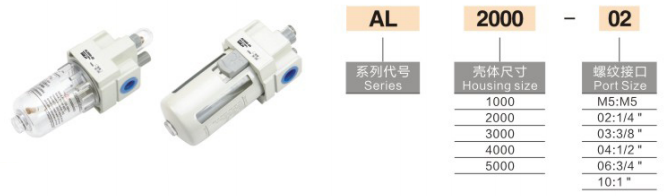

  モデルコードの説明と例

     • AL2000‑02：ルブリケータ 2000シリーズ Rc1/4"ポート

     • AL4000‑04：ルブリケータ 4000シリーズ Rc1/2"ポート

4. 構造上の特徴と利点

     • 微細なマイクロミスト出力: オイルミストの粒子サイズが小さいため、余分なオイルを無駄にすることなく、空気圧コンポーネント全体に均一な潤滑が保証されます。

     • 上部に取り付けられた調整ノブ：オイル滴下量を無段階に調整し、さまざまな空気圧機器の多様な潤滑要件に適合します。

     • 強制給油構造：低流量運転条件下でも安定した途切れのないオイル供給を実現します。

     • 保護カバー付き透明PCオイルボウル: 内部のオイルレベルを直接目視で確認できるので、補充が簡単です。

     • モジュラー接続構造: AR 圧力レギュレータの後に直接取り付けて、完全な FRL 3 ユニット システムを組み立てることができます。

5. 典型的なアプリケーションシナリオ

     • 空圧シリンダ、電磁弁、空圧モーター、空圧グリッパーの潤滑

     • 高速および高周波サイクルの空気圧コンポーネントの耐用年数の延長

     • 工作機械、自動化生産ライン、包装機械などの空気源潤滑

     • 注記: 食品加工装置や医療グレードの機器など、油を含まないクリーンな環境には適用できません。

6. 運用保守ガイドライン

     • 通常の使用には専用の空圧油 ISO VG32 を使用してください。

     • オイルレベルはオイルボウル容量の 1/3 から 2/3 の間に維持してください。

     • パイプライン内に残留油が蓄積するのを防ぐため、長期の運転停止の前に油の供給を遮断してください。

     • オイルの乳化や劣化を防ぐため、定期的にオイルの品質を検査してください。

7. 標準 FRL 3 ユニット空気回路

  AFエアフィルタ→ARプレッシャーレギュレータ→ALルブリケータ→空圧アクチュエータ
