AWシリーズ フィルタレギュレータ

AWシリーズ フィルタレギュレータ | SOLIH 統合型圧縮空気濾過および減圧ユニット

ブランド: SOLH by Richge Technology |オールインワンの空気圧空気源治療ユニット

1. 製品概要

     SOLIH AW シリーズ フィルタレギュレータは、空気ろ過機能と圧力調整機能を統合したオールインワンの空気源処理ユニットです。エアコンプレッサーの直後に一次空気浄化と圧力安定化を実行し、別個の AF フィルターと AR レギュレーター アセンブリに代わる省スペースの代替手段として機能します。コンパクトな構造により現場での設置が簡素化され、空気圧システム全体の設置面積が削減されます。

2. 一般的な技術仕様

3. 型式と接続口径範囲

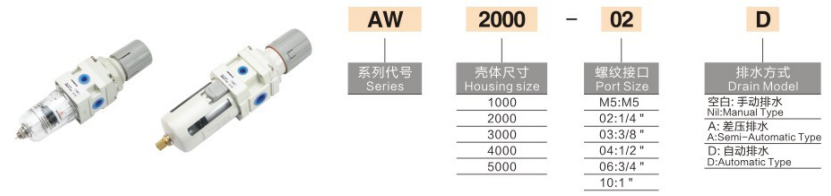

  モデルコードの説明と例

     • 2000-02 年秋冬：フィルタレギュレータ 2000シリーズ Rc1/4" マニュアルドレン

     • AW4000‑04D：フィルタレギュレータ 4000シリーズ Rc1/2" オートドレン

     • AW3000‑03G：圧力計付フィルタレギュレータ

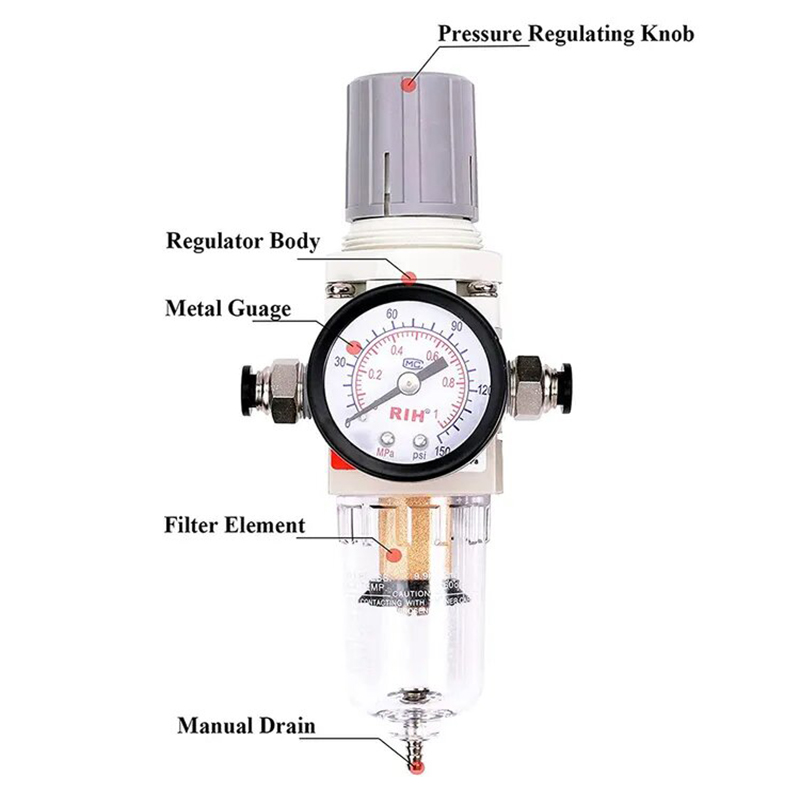

4. 構造上の特徴と利点

     • 一体型の一体型デザイン: フィルターボウルと圧力調整器が 1 つのユニットに統合されているため、取り付けが簡単になり、接続箇所が少なくなります。

     • サイクロン水分離: 空気がフィルターカートリッジを通過する前に遠心旋回により液体の水を除去し、フィルターエレメントの耐用年数を効果的に延ばします。

     • 引いて調整、押してロックするノブ: ノブを引き上げて圧力を調整します。ロック位置まで押し下げることで、振動や誤接触による意図しない圧力変化を防ぎます。

     • 内蔵圧力計ポート: 追加のアダプタを必要とせずに圧力計を直接取り付けられるポートです。

     • 保護カバー付き透明PCボウル: フィルターボウル内の水位をリアルタイムで視覚的に観察します。

     • モジュラースプライシングの互換性: AL シリーズ ルブリケータと直接組み合わせて、AC シリーズ FRL 3 台の完全なコンボを構築できます。

5. 典型的なアプリケーションシナリオ

     • 自動化機器、工作機械、生産ラインの一次空気浄化と圧力安定化

     • スプレー装置、空圧工具、電磁弁、シリンダーのフロントエンド空気源処理

     • ワークショップのメインパイプラインとエアコンプレッサー出口の集中圧力調整と浄化

6. メンテナンスガイドライン

     • 定期的に凝縮水を排出してください。水位を警告線以下に保ってください。

     • 圧力損失が明らかに上昇した場合、または通常の運転の 6 ～ 12 か月後にフィルターエレメントを交換してください。

     • 垂直に取り付けます。体の気流の矢印を実際の気流の方向に合わせます。

7. 推奨エア回路組み合わせ

     • 標準潤滑回路: AWフィルタ・レギュレータ → ALルブリケータ → 空圧アクチュエータ

     • オイルフリークリーン回路：AWフィルタ・レギュレータ（ALルブリケータなし）→空圧アクチュエータ
