AC シリーズ 空気圧 FRL 2 ユニット コンボ

AC シリーズ 空気圧 FRL 2 ユニット コンボ | AF+AR エアフィルター & レギュレーター一体型空気源処理ユニット

ブランド: SOLIH by Richge Technology |標準工業用空気源処理アセンブリ

1. 製品概要

     SOLIH ACシリーズは、標準統合型 2 ユニット空気圧空気源処理コンボ、AF エアフィルターと AR 圧力レギュレーターを 1 つのモジュラーアセンブリに組み合わせています。専門的な圧縮空気の浄化と安定した圧力調整を 1 回の設置で完了し、システムの動作圧力を一定に維持しながら、湿気、塵、粒子状不純物を効果的に除去します。一体構造で省スペース設置、メンテナンスが容易な自動空圧機器の最も主流の標準構成で、コンプレッサや各種空圧アクチュエータの前段空気源調整に最適です。

2. 製品のポジショニング

  AC 2 ユニット コンボ = AF 水と塵の濾過 + AR 圧力安定化と低減

     エアコンプレッサーの後端に取り付けて、一次空気源の浄化と正確な圧力制御を行います。これは産業オートメーション空気圧システムの汎用標準アセンブリであり、オイルフリーのクリーンな機器や一般的な空気圧回路の安定化シナリオで広く使用されています。

3. フルシリーズモデルと流量グレード

4. 主要な技術仕様

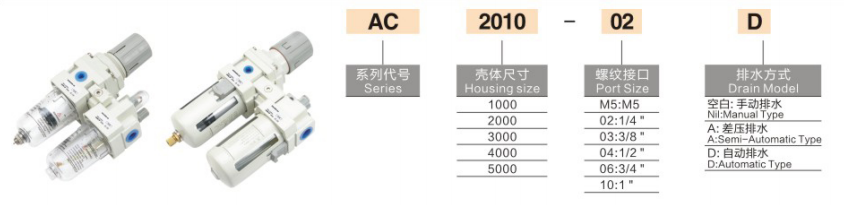

5. モデルのコーディング規則と説明

     • AC2010-02：2台エア源コンボ、2000サイズ、Rc1/4ポート、標準マニュアルドレン

     • AC4010-04D：2台エア源コンボ、4000サイズ、Rc1/2ポート、オートドレン式

     • AC3010-03G：高精度圧力計との2台コンボ

  サフィックスの定義

     • サフィックスなし：マニュアルドレン（コストパフォーマンスの高い標準タイプ）

     • -D：オートドレン（24時間連続運転装置用）

     • -G：圧力計を搭載し、目で見て圧力を調整できます。

6. 構造上の特徴と製品の利点

     • 統合されたモジュラー設計: フィルタとレギュレータの一体構造により、一体型の取り付けと分解が実現し、配管スペースを大幅に節約し、現場でのレイアウトと日常のメンテナンスが簡素化されます。

     • 効率的な水分離と長寿命: 前段の遠心スワール分離により、大きな水ミストや不純物を効率的に除去し、フィルターエレメントの負荷を軽減し、5μm精密フィルターエレメントの寿命を延ばします。

     • 安定した圧力出力と高速応答：オーバーフロータイプの圧力調整構造により、敏感な圧力応答と安定した下流圧力を保証し、装置動作中の圧力変動を効果的に回避します。

     • 誤操作防止セルフロック構造: ノブのセルフロック圧力調整設計により、機器の振動や偶発的な接触によって引き起こされる圧力ドリフトを防止し、長期にわたって安定した空気圧システムパラメータを保証します。

     • 視覚的な水位監視: 保護カバー付きの透明なPCウォーターカップにより、水位をリアルタイムで視覚的に観察でき、過剰な水の蓄積がろ過品質や下流のコンポーネントに影響を与えるのを防ぎます。

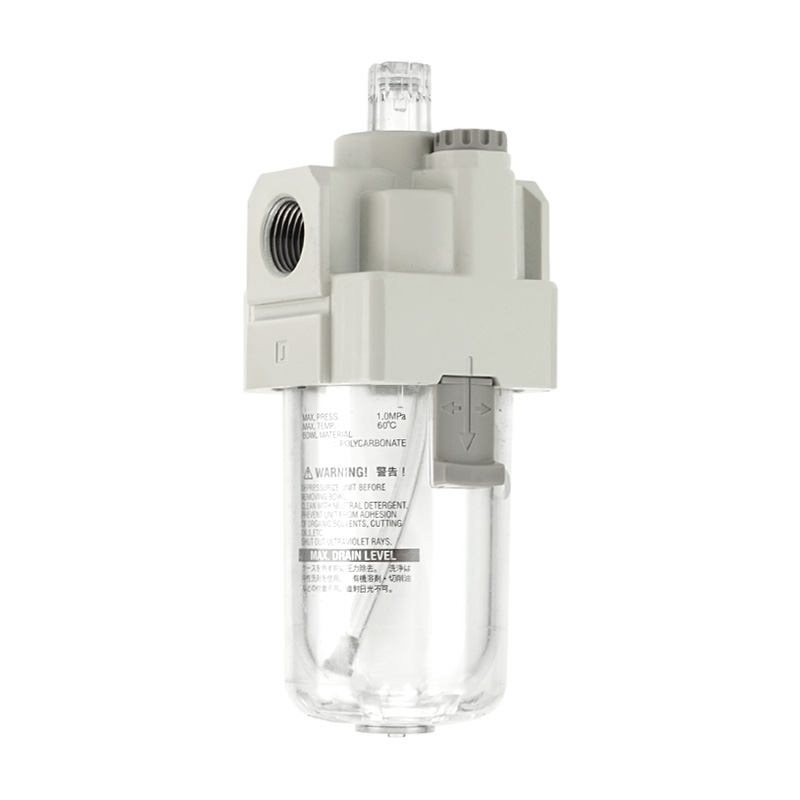

     • 無料のアップグレードと拡張: 標準モジュラー インターフェイスは、AL オイル ミスターとの直接接続をサポートし、潤滑空気圧回路用の完全な 3 ユニット FRL アセンブリに迅速にアップグレードします。

7. 典型的なアプリケーションシナリオ

     • オートメーション産業機器: 自動機械、工作機械、ロボットアーム、精密自動化生産ラインの空気源前処理。

     • 軽工業用パイプライン設備: エレクトロニクス、包装、印刷、繊維、組み立てラインの空気圧システムの安定した精製。

     • 空気圧コンポーネントの保護: シリンダ、ソレノイドバルブ、空圧ツールのフロントエンド濾過と圧力安定化により、摩耗と故障率を低減します。

     • 空気源の集中処理: 全体的な空気源の品質を向上させるための、工場作業​​場のメイン空気パイプラインの一次空気浄化と圧力調整。

8. 日常メンテナンスのガイドライン

     • 定期的な排水: カップ内に溜まった水を定期的に排出して、水位が警告線以下であることを確認し、下流回路への液体の水の侵入を防ぎます。

     • フィルターエレメントのタイムリーな交換: 差圧が著しく上昇した場合は、直ちにフィルタエレメントを交換してください。最適な濾過性能を維持するために、6 ～ 12 か月ごとに定期的に交換してください。

     • 標準設置: 正常な水分離と圧力調整効率を確保するために、本体の空気の流れの矢印に従って垂直に取り付けてください。

9. FRL 2 ユニットおよび 3 ユニットの選択手順

     • AC2連（フィルタ＋レギュレータ）: に適していますオイルフリーでクリーンな空気圧機器電子精密機器、真空システム、オイルフリーシリンダなど。

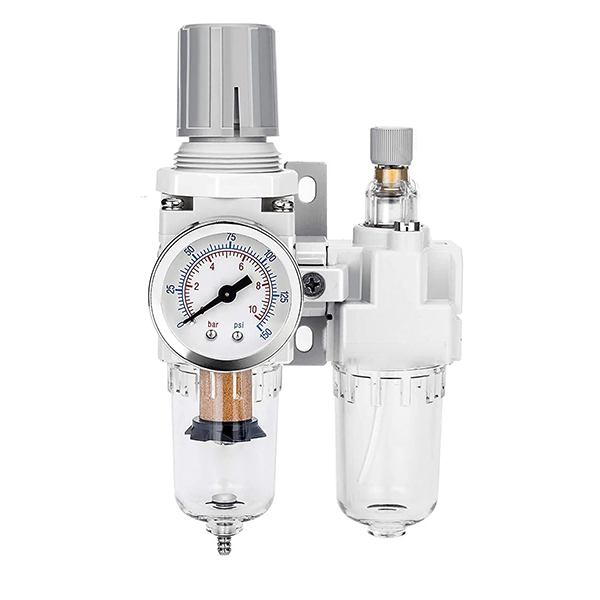

     • AC3連（フィルター＋レギュレーター＋ルブリケータ）: 従来の空気圧シリンダ、空気圧モーター、およびオイル潤滑を必要とする可動空気圧コンポーネントに適しています。

一文の要約

     SOLIH AC シリーズ 2 ユニット コンボは、高効率の空気ろ過と正確な圧力安定化を統合し、モジュール式設置、ドリフト防止圧力調整、視覚的な水位監視を特徴としており、産業用自動空気圧システム向けに最もコスト効率が高く、広く適用可能な標準空気源処理ソリューションです。
