AFシリーズ空気圧エアフィルター

AF シリーズ空気圧エアフィルター | SOLIH 空気源処理システム用圧縮空気プレフィルター

ブランド: SOLIH by Richge Technology |産業用空気清浄フィルター

1. 製品概要

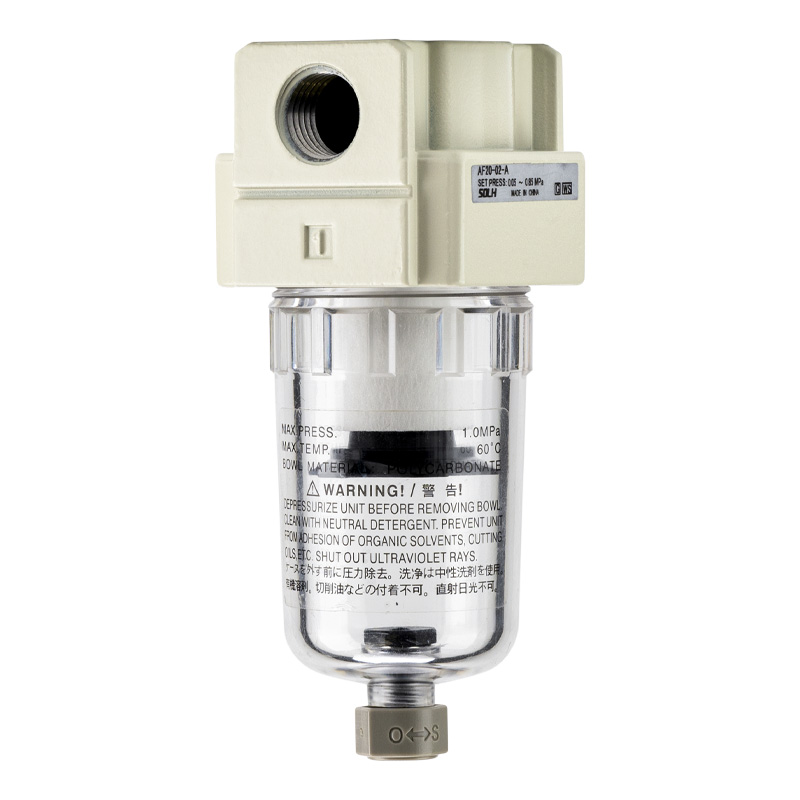

     SOLIH AFシリーズ エアフィルターは、空気圧空気源処理システムのコアプレフィルターコンポーネント。遠心旋回式水分離と繊維フィルターエレメントの二重濾過構造を採用し、圧縮空気中の液体水分、オイルミスト、粉塵、錆、固体粒子を効率よく除去します。ソレノイドバルブ、シリンダ、空気圧ツールなどの下流の空気圧コンポーネントを汚染や摩耗から効果的に保護します。 AF フィルタはモジュール式アセンブリをサポートしており、AR 圧力調整バルブおよび AL ルブリケータと完全に組み合わせて、AC 2 ユニットまたは 3 ユニットの空気源処理の組み合わせを形成することができ、産業用空気圧システムの主要な浄化保証として機能します。

2. 完全なモデルとポートサイズの仕様

3. 主要な技術パラメータ

4. モデルのコーディング規則と定義

  標準モデルの定義

     • AF2000-02：AFシリーズ空圧フィルタ 2000サイズ Rc1/4ネジポート 標準手動ドレン抜きタイプ

     • AF4000-04D：AFシリーズ空圧フィルタ 4000サイズ Rc1/2ネジポート オートドレン式

  コードルールの説明

     • AF：空気源フィルタシリーズコード

     • 2000/3000/4000/5000: ボディサイズと流量グレード

     • 02/04：ねじポート仕様

     • D サフィックス：自動ドレン機能（標準手動ドレンの場合は末尾なし）

5. 製品コアの利点

     • 二重の効率的なろ過: フロントエンドの遠心スワール構造が液体の水と大きな不純物を迅速に分離し、リアの5μm高密度繊維フィルターエレメントが微細な塵や粒子を遮断し、圧縮空気の多段階の深い浄化を実現します。

     • デュアル排水オプション：従来の間欠装置に手動ドレンを標準装備。 24 時間連続稼働装置用の自動排水 (-D) バージョンをオプションで用意し、手動メンテナンスの省略を回避します。

     • モジュール式組み合わせ設計: 標準モジュール構造により、AR 圧力レギュレータと AL オイル ミスターとのシームレスな接続をサポートし、2 ユニットまたは 3 ユニットの空気源処理グループを自由に組み立てることができ、機器の設置とパイプラインの統合に便利です。

     • 安全かつ視覚的な操作：カップの損傷や飛散物を防ぐカップ保護カバーが装備されています。内蔵の圧力差表示はエレメントの詰まり状況を直感的に反映し、タイムリーな交換とメンテナンスをユーザーに思い出させます。

     • 幅広い適応性と安定性: 0.15~0.9MPaの幅広い圧力範囲と-5~60℃の温度環境下で安定した動作を実現し、さまざまな過酷な工場条件に適しています。

6. 典型的なアプリケーションシナリオ

     • エアコンプレッサーのメインパイプラインの浄化: 工場のワークショップのメインガス回路の空気源の集中濾過と浄化により、全体的な空気の質を改善します。

     • オートメーション産業機器：自動機、工作機械、包装機器、電子生産設備などの浄化をサポートし、空気圧動作を安定させます。

     • 高精度産業のシナリオ: 加工精度に影響を与える不純物の干渉を回避するための、スプレー、溶接、精密機器およびメーターの空気源の事前浄化。

     • 空気圧コンポーネントの保護: シリンダー、ソレノイドバルブ、空圧ツールのフロントエンドフィルターとして使用され、コンポーネントの摩耗を軽減し、耐用年数を延ばします。

7. 日常メンテナンスのガイドライン

     • 定期的な排水: フィルターカップ内に溜まった水を定期的に排出し、水位が警告線以下であることを確認し、液体の水が下流に流れるのを防ぎます。

     • 適時のエレメント交換: 濾過効率を確保するために、気圧差が明らかに増加した場合、または通常の使用で6〜12ヶ月後にファイバーフィルターエレメントを交換してください。

     • 標準設置: 正常な濾過と水分離性能を確保するために、バルブ本体の空気の流れの矢印に従って厳密に垂直に取り付けてください。

一文の要約

     SOLIH AF シリーズ エア フィルタは、二重遠心分離および繊維ろ過構造を採用し、5μm の高精度浄化、デュアル ドレン モード、モジュール式組み合わせ機能を備えており、下流の空気圧機器を保護するための産業用空気圧空気源処理システムにとって最も重要なフロントエンド浄化コンポーネントです。
