ACシリーズ FRL 3ユニットコンボ

AC シリーズ FRL 3 ユニット コンボ | AF+AR+AL 空気圧空気源治療トリプル アセンブリ

ブランド: SOLIH by Richge Technology |標準産業用 FRL 空気圧サービス ユニット

1. 製品の概要と定義

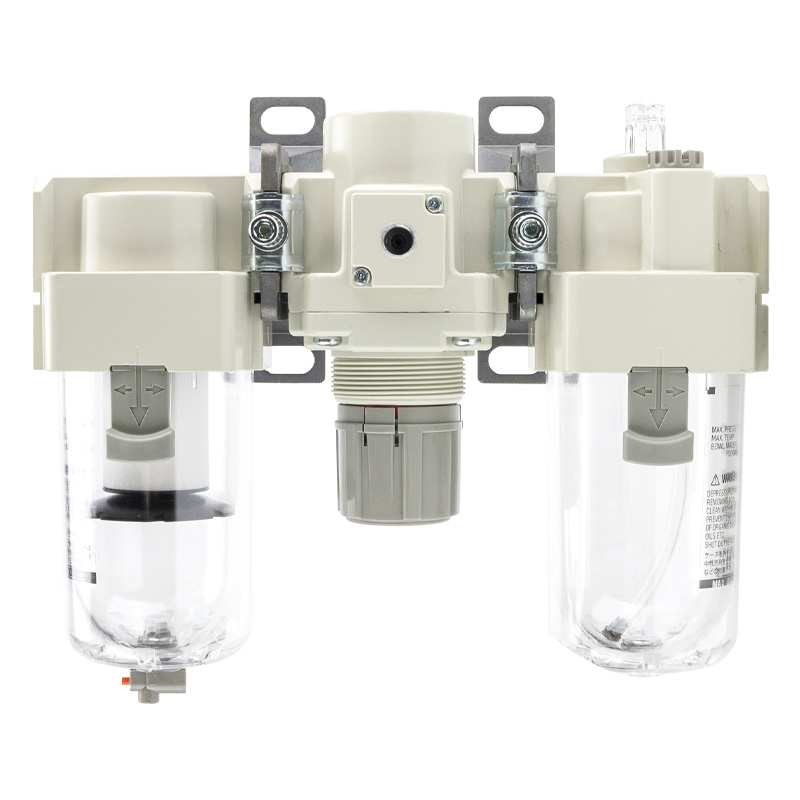

     ソリフACシリーズFRL 3台コンボ 標準のフルセットの空気圧空気源処理アセンブリであり、AFエアフィルター＋ARプレッシャーレギュレーター＋ALエアルブリケーター。不純物と水分のろ過、安定した圧力調整、正確なマイクロオイル潤滑など、全プロセスの空気圧空気処理を 1 つのモジュール式ユニットで完了します。シリンダ、ソレノイドバルブ、空気圧モーターなどの下流の空気圧コンポーネントを包括的に保護し、コンポーネントの摩耗を効果的に軽減し、詰まり故障を回避し、空気圧システム全体の耐用年数を延ばします。これは、従来の潤滑空気回路にとって最も標準的で不可欠なコア アセンブリです。

2. 全シリーズモデルと仕様表

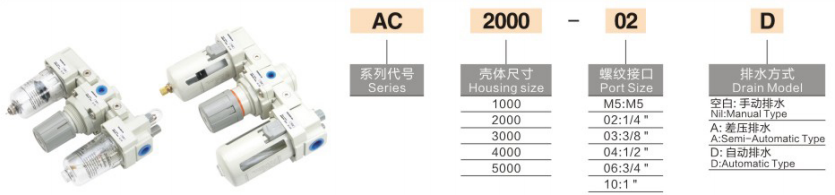

  サフィックスコードの定義

     • -D：自動排水機能（手動排水不要）

     • -G：高精度圧力計を搭載

  モデル例：AC4000-04D→接続口径1/2インチ、オートドレン機能付標準FRL3連

3. 主要な技術パラメータ

4. 構造上の特徴と製品の利点

     • 統合されたモジュラー構造: 標準的なスプライスされたモジュラー設計により、迅速な取り付け、分解、交換が可能です。各ユニットは独立してメンテナンスできるため、現場でのメンテナンスの困難さと交換コストが大幅に削減されます。

     • 高効率サイクロン水分離: フィルターは遠心旋回水分除去構造を採用しており、液体の水と空気中の大きな粒子を素早く分離し、精密フィルターエレメントを保護し、全体的な空気浄化効率を向上させます。

     • オーバーフロー式安定圧力調整：圧力調整器は、速い応答と安定した圧力出力を備えたオーバーフロー電圧安定化構造を採用しており、流量の変化や機器の振動によって引き起こされる圧力ドリフトや変動を効果的に回避します。

     • ノブのセルフロック調整: セルフロック圧力調整ノブの設計により、偶発的な接触や長期の振動による圧力パラメータの変化を防ぎ、空気圧システムの長期安定した動作を保証します。

     • 油と水のレベルを視覚的に設計：安全保護カバー付きの透明なPCカップにより、フィルターの水位と潤滑油のレベルをリアルタイムで観察でき、タイムリーな排水とオイルの補充が容易になります。

     • 独立した交換可能な消耗品：ユニット全体を交換することなく、フィルタエレメントとルブリケータコアを個別に交換できるため、長期的なランニングコストを削減できます。

5. 標準エア回路動作フロー

  エアコンプレッサー → AC FRL 3台 → 電磁弁 → 空気圧シリンダ/空気圧アクチュエータ

     この 3 つのユニットは、水分と不純物のフィルタリング → 入力圧力の安定化 → 潤滑油の噴霧という段階的な空気処理を実行し、ターミナル空気​​圧コンポーネントにクリーンで安定した潤滑空気源を提供します。

6. 典型的なアプリケーションシナリオ

     • 産業用オートメーション機器: 自動工作機械、マニピュレーター、自動生産ラインの空気源前処理。

     • 軽工業製造ライン: 包装、印刷、繊維、電子加工機器への安定したエア供給。

     • 潤滑空気圧コンポーネント: オイル潤滑を必要とする伸縮シリンダー、空圧グリッパー、空圧モーター用の特殊な空気源処理。

     • ワークショップ集中空気源システム: 空気圧縮機のメインパイプラインの二次浄化と圧力の安定化により、空気圧システム全体の安定性が向上します。

7. 選択ガイド: 2 ユニット VS 3 ユニット

8. 日常のメンテナンス手順

     • 定期的に水を排出して、フィルターカップ内の水位が警告線よりも下になるようにしてください。

     • 気圧差が明らかに増加した場合、または通常の使用で 6 ～ 12 か月後にフィルターエレメントを交換してください。

     • 正常な処理効率を確保するため、バルブ本体の空気の流れの矢印に従って垂直に設置してください。

     • 定期的にオイルミストの霧化状況を確認し、端子部品への均一な潤滑を確保してください。

一文の要約

     SOLIH AC シリーズ FRL 3 ユニット コンボは、濾過、圧力安定化、微量潤滑機能を統合しており、モジュール式設置、安定した圧力出力、視覚的な油水モニタリングを特徴としており、従来の潤滑空気自動化システムで標準的かつ最も広く使用されている空気源処理ソリューションです。
