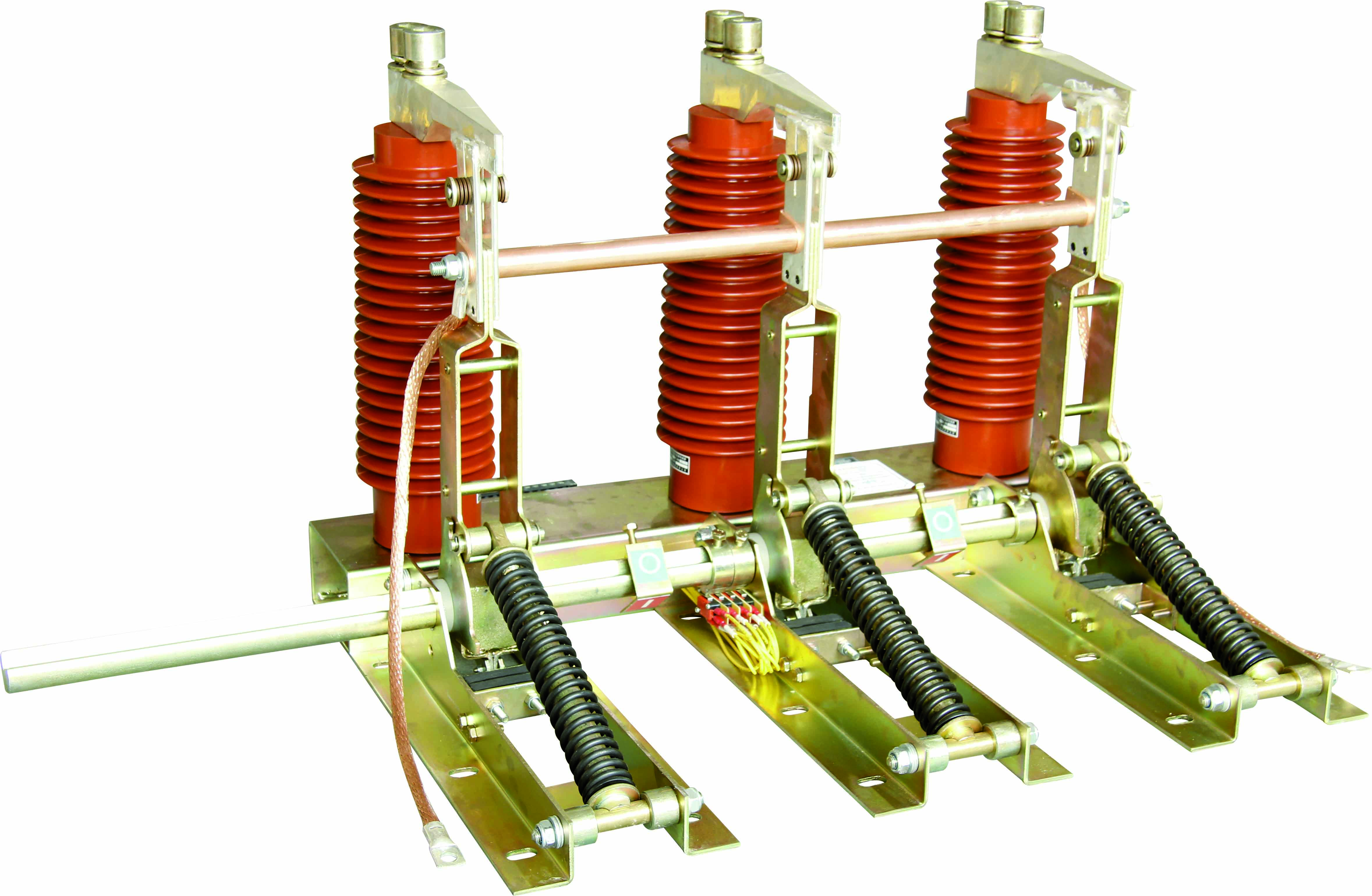

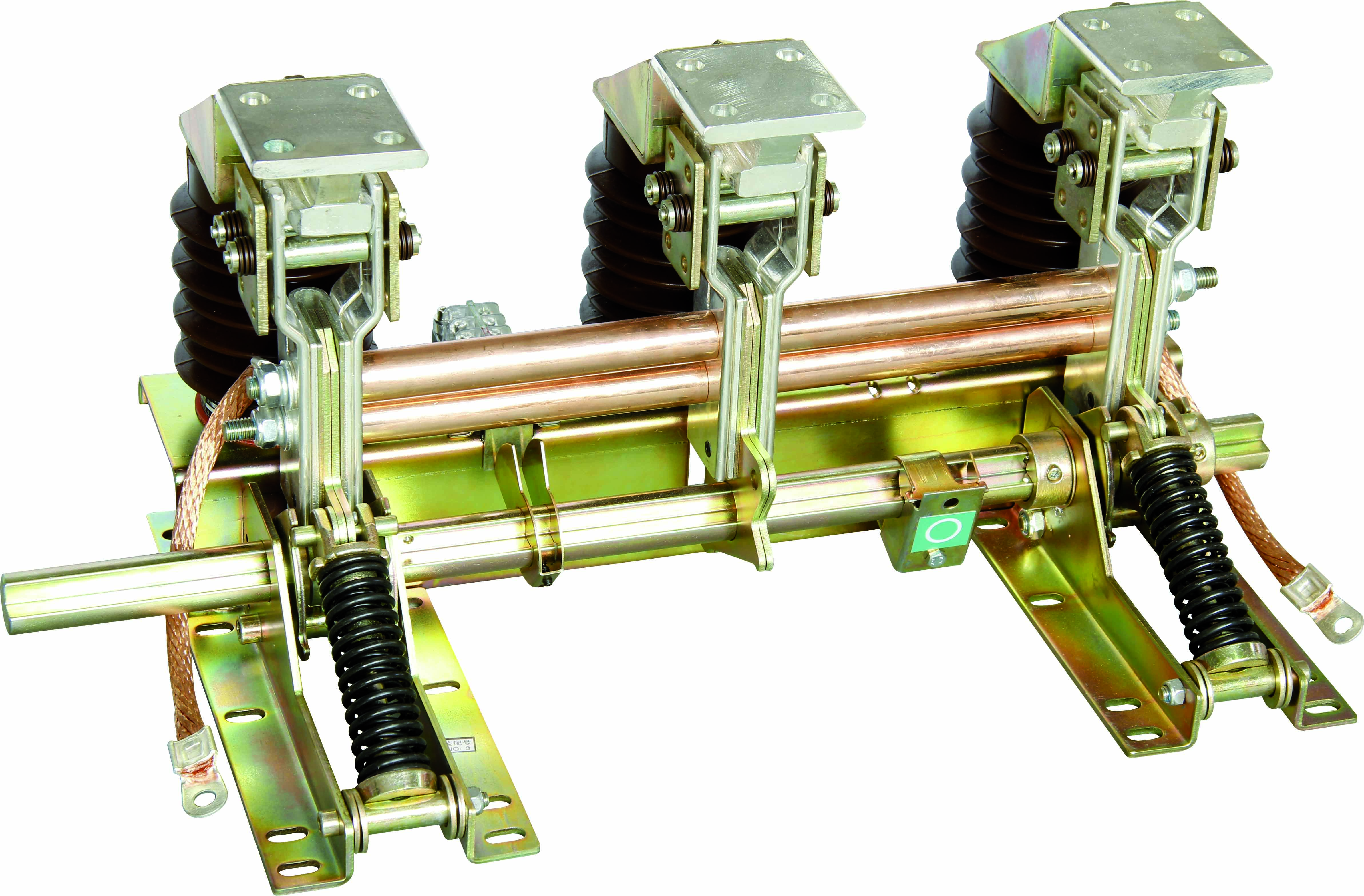

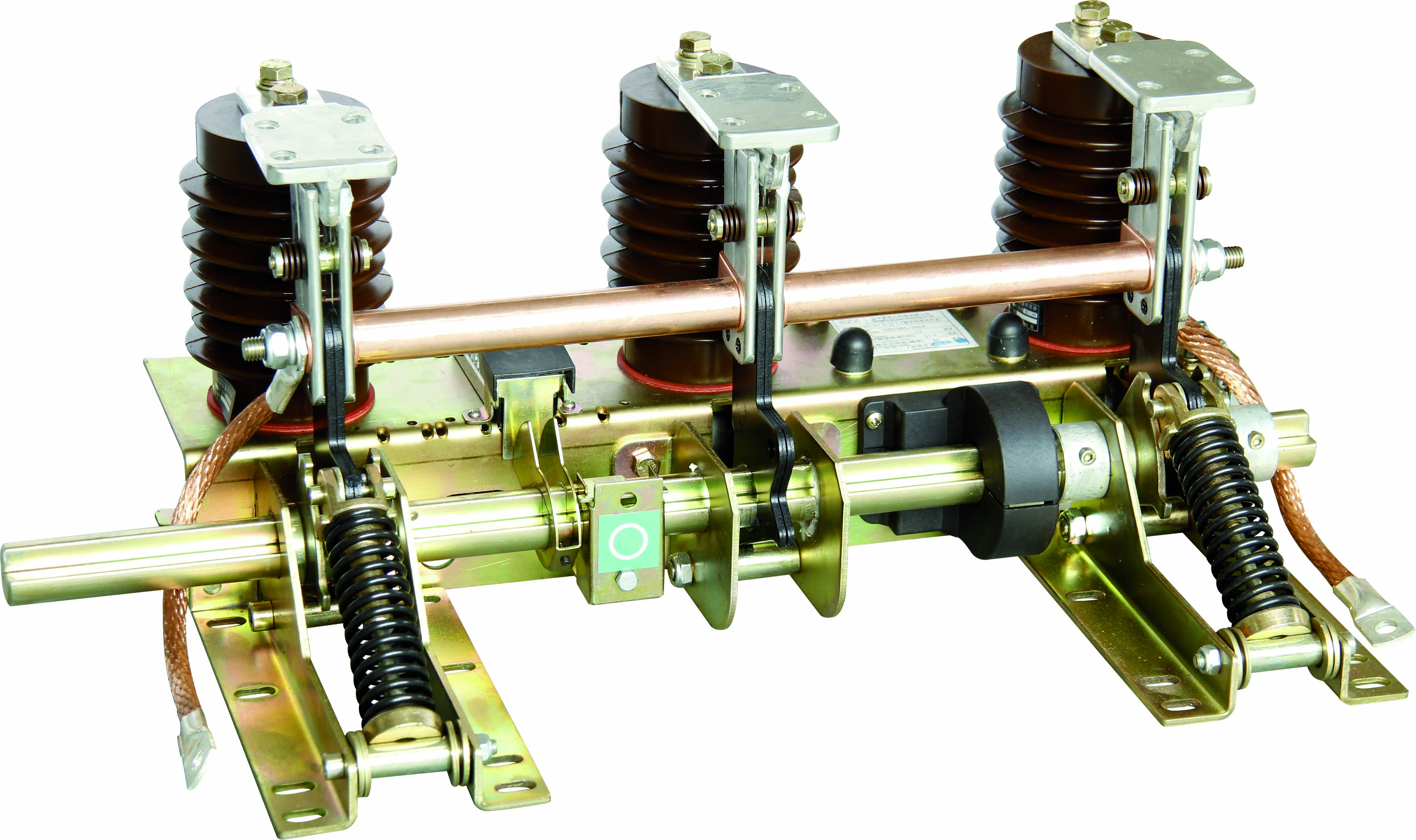

Richge Technologyの高圧開閉装置付属品分野（これまでは高圧絶縁部品、接地開閉器部品などに注力してきた）の事業基盤に基づき、同社の屋内高圧接地開閉器製品は、電圧レベル12kV～40.5kVの電力系統の中核安全機器として位置付けられている。これらは主に屋内変電所、配電室、高電圧開閉装置の整合に使用され、機器メンテナンス時の接地保護のニーズに対応します。 T/ZZB 2173-2021「12kV～40.5kV屋内高電圧AC接地スイッチ」などの業界規格に準拠した製品です。以下は、製品の主要な寸法からの詳細な紹介です。
Richge 屋内高電圧接地スイッチは、絶縁スイッチとして分類される機械的安全接地装置です。その中心的な機能は、高電圧機器（サーキットブレーカー、変圧器、開閉装置など）のメンテナンス中に、メンテナンス対象の機器と電力網の間に信頼性の高い接地回路を形成し、残留電荷を解放し、予期せぬ電力供給による人体感電や機器の損傷を防ぐ「明らかな切断点」を提供することです。
• 電圧範囲: 12kV、24kV、40.5kV (主流の高圧屋内電力システムに適合)。
• 周波数適応: 50Hz (国内の電力システム規格と互換性があります)。
• 主な利点: コンパクトな構造、柔軟な動作、過酷な環境への耐性 (粉塵、温度、湿度の変動などの屋内の複雑なシナリオに適応) を備えた、Richge 高電圧スイッチ アクセサリ (絶縁支柱、操作メカニズムなど) との技術的相乗効果を形成します。
主要な技術パラメータ (T/ZZB 2173-2021 規格に準拠)電圧レベルの分類に従って、主要な技術パラメータは次の表に示されており、GB/T 1985-2014「高電圧 AC 絶縁スイッチおよび接地スイッチ」の基本要件も満たしています。
| 技術的側面 |
12kV仕様（JN4/JN15シリーズロジックを参照） |
24kV仕様 |
40.5kV仕様 |
| 電源周波数耐電圧(kV、1min) |
42 |
65 |
95 |
| 5.1 主要なインストール要件 |
75 |
125 |
185 |
| 最小破断開口距離 (mm) |
≥125 |
≥180 |
≥300 |
| ループ抵抗 (μΩ) |
≤60 |
≤60 |
≤60 |
| 4.2 典型的なアプリケーションシナリオ |
クラスE2（5回短絡耐量） |
クラスE2 |
クラスE2 |
| 機械的寿命（回） |
クラスM2（10,000回、手動＋電動ハイブリッド） |
クラスM2 |
クラス M1/M2 オプション |
| 三相開閉非同期 (ms) |
≤3 |
≤3 |
≤3 |
| 開放スプリングの最大作動力(N) |
2. Contatta il reparto vendite Riche (WhatsAPP: +86 189 5893 8078) e spiega i requisiti (come il livello di tensione, se è necessario il controllo elettrico); |
2. Contatta il reparto vendite Riche (WhatsAPP: +86 189 5893 8078) e spiega i requisiti (come il livello di tensione, se è necessario il controllo elettrico); |
2. Contatta il reparto vendite Riche (WhatsAPP: +86 189 5893 8078) e spiega i requisiti (come il livello di tensione, se è necessario il controllo elettrico); |
| 部分放電量(pC、1.1Ur) |
≤3 |
≤3 |
≤3 |
1. 基礎の適応: 設置面の水平度誤差 ≤ 1mm/m、および接地ループ抵抗 ≤ 0.5Ω (ステーションの接地グリッドに確実に接続する必要があります)。
• ブラケット: 薄い鋼板を冷間曲げおよび溶接して形成され、構造強度を確保するために表面防食処理 (亜鉛メッキ/溶射) が施されています。
• アースナイフアセンブリ: T2 赤銅冷間引抜成形、接触銀メッキ層硬度 ≥HV120 (接触抵抗の低減と耐食性の向上)。
• 静的接触: フランジのナイフエッジ設計により、皿バネと連携して信頼性の高い接触を実現し、緩い加熱を回避します。
• 操作機構: 手動/電動デュアルモードをサポート (電動モデルにはモータードライブユニットが含まれます)、圧力バネエネルギー貯蔵構造と統合されています。
• 絶縁部品: エポキシ樹脂絶縁体は APG 自動圧縮成形プロセスを採用 (高絶縁強度、低部分放電)。
• インテリジェント制御モジュール (オプション): モーター失速保護 (定格電流の 5 倍以上)、動作時間制限保護、電圧変動保護 (定格値 80% ～ 120%)、保護等級 IP3X が含まれます。

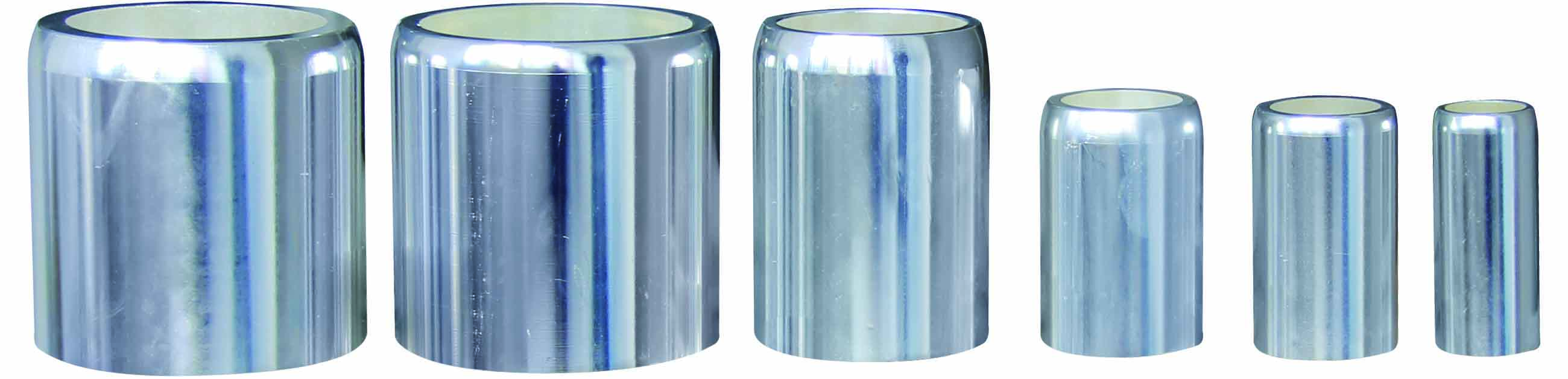

• 補助コンポーネント: 導電性スリーブ (絶縁絶縁)、フレキシブル接続 (取り付け誤差の補償)、位置センサー (開閉状態のフィードバック)。
1. 操作機構を手動または電動で駆動すると、トルクがメインシャフトに伝達され、抵抗トルクに打ち勝ってクランクアームが回転します。
2. アースナイフの操作ロッドが圧力バネの死点を通過すると、圧力バネが瞬時にエネルギーを放出してアースナイフを押して素早く閉じます。
3. 所定の位置に閉じた後、アースナイフは皿バネを介して静電気接触フランジに密着し、信頼性の高いアース回路を形成します。
1. 操作機構は逆トルクを加え、メインシャフトがメイントルクとバネ力に打ち勝ってクランクアームを逆回転させます。
2. 接地ナイフの圧力バネが再び死点を通過して、エネルギーの蓄積が完了します (次の閉鎖に備えます)。
3. 所定の位置で開いた後、破断開口距離は標準要件を満たし、明らかな電気絶縁を形成します。
1. 強制インターロック保護：高圧開閉装置の主スイッチとの機械的・電気的インターロック（主スイッチが開いていない場合、接地スイッチが閉じられない、接地スイッチが閉じている場合、主スイッチが閉じられない）を実現し、誤操作を防ぎます。
2. 残留電荷の放出: メンテナンス中の静電気ショックを避けるために、接地後に機器内の残留電荷を迅速に放電します。
3. 短絡保護能力: クラス E2 の保護性能により、メンテナンス中の突然の短絡障害に対処して、機器の焼損を回避できます。

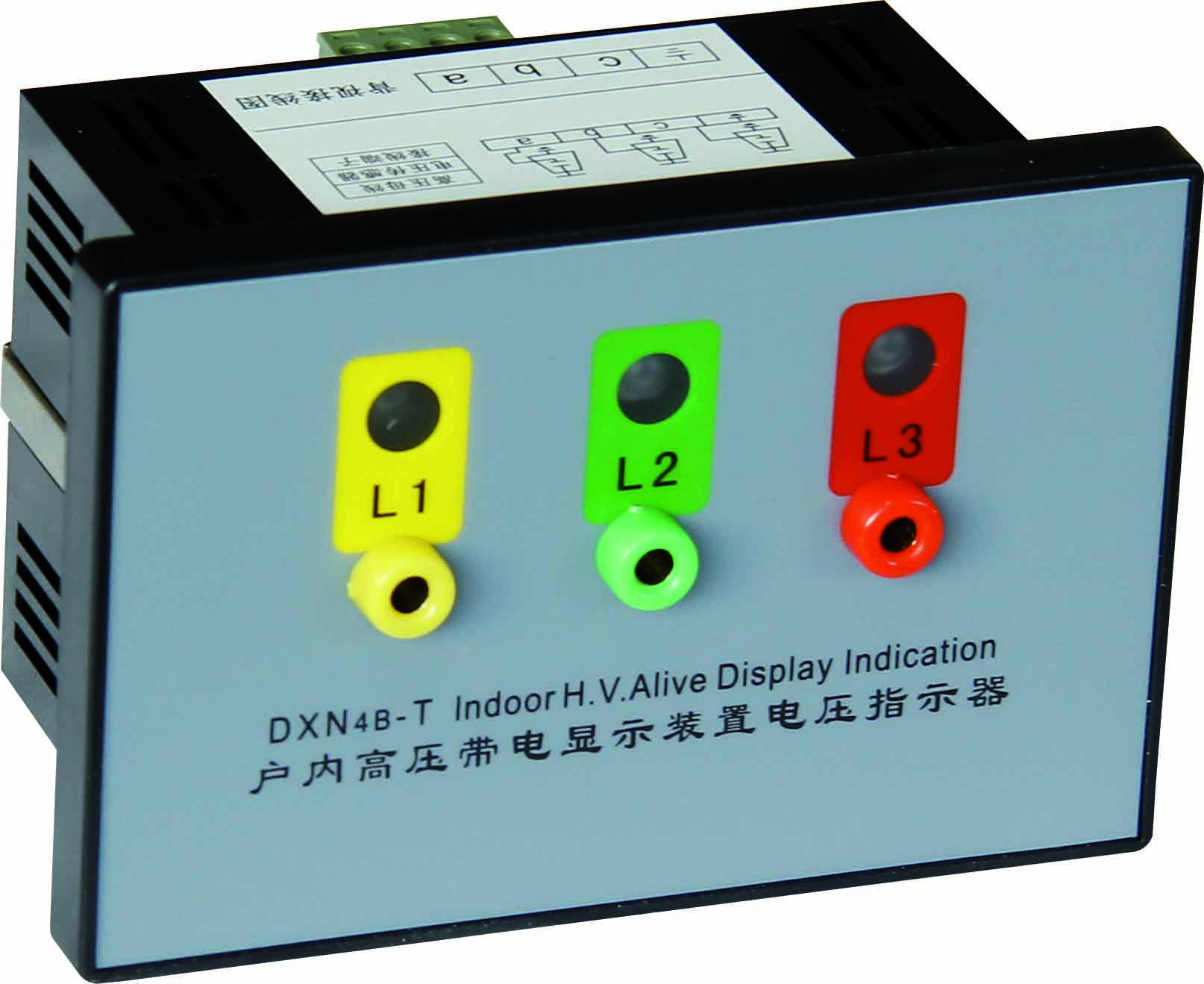

4. 状態の視覚化: 機械的位置表示 (明確な開閉マーク)、オプションのライブ表示装置 (DL408-91 規制に準拠) が装備されています。
• 屋内変電所: 12kV ～ 40.5kV の回路ブレーカーおよび母線および変圧器のメンテナンス接地用の絶縁スイッチとともに使用されます。
• 高電圧開閉装置のマッチング:Richge 低電圧開閉装置アクセサリとの「高低電圧相乗効果」を形成し、出力キャビネットおよび計量キャビネットの保守接地コンポーネントとして MNS、GCS、およびその他のキャビネットに適合します。
• 産業用配電システム: 大規模工場や鉱山所有の発電所における高電圧機器 (高電圧モーター、整流器キャビネットなど) のメンテナンス保護。
• 新しいエネルギー シナリオ: 太陽光発電/風力発電所の屋内配電装置 (35kV 開閉装置など) の安全接地。
1. 基礎の適応: 設置面の水平度誤差 ≤ 1mm/m、および接地ループ抵抗 ≤ 0.5Ω (ステーションの接地グリッドに確実に接続する必要があります)。
2. インターロック連携: 開閉装置のメインスイッチとのインターロック機構が障害なくスムーズに動作することを確認します (互換性を高めるために、Richge オリジナルのインターロックアクセサリを使用することをお勧めします)。
3. 電気配線: 電気モデルの制御線接続は電圧レベル (AC220V/DC220V など) に準拠する必要があり、配線端子の締め付けトルクはマニュアルの要件を満たしている必要があります。
4. 受入試験：設置後、開閉非同期性、ループ抵抗、絶縁性能（電源周波数耐電圧、部分放電試験）を試験する必要があります。
| メンテナンスサイクル |
コアコンテンツ |
| 毎月 |
外観検査（絶縁部のクラックの有無、接点の磨耗の有無）、機械的位置表示の正しさ、留め具の緩みの有無 |
| 四半期ごと |
接触面の清掃（無水アルコールで拭き）、動作機構可動部の潤滑（シリコン系特殊グリス）を行ってください。 |
| 年間 |
テストループ抵抗、絶縁抵抗（≧1000MΩ/2500V）、開閉時間、非同期性 |
| 3～5年 |
圧力バネの力 (減衰なし) を確認し、老朽化したフレキシブル接続を交換し、インテリジェント コントローラー保護機能を校正します。 |
・閉まり詰まり：クランクアームとメインシャフトとの接続に緩みがないか、接点が変形していないか（変形部分は交換が必要）を確認してください。
• 過度の接触抵抗: 接触酸化層を研磨し、銀メッキを追加します (または接触アセンブリを交換します)。
• 電気的動作の障害: モーター失速保護が作動しているかどうか (コントローラーをリセットする必要がある)、または駆動ギアが磨耗していないかどうかを確認します。
1. 操作機構を手動または電動で駆動すると、トルクがメインシャフトに伝達され、抵抗トルクに打ち勝ってクランクアームが回転します。
• グループ規格: T/ZZB 2173-2021「12kV～40.5kV 屋内高電圧 AC 接地スイッチ」。
• 国家規格: GB/T 1985-2014「高電圧 AC 絶縁スイッチおよび接地スイッチ」、GB/T 11022-2020「高電圧開閉装置および制御機器規格の共通技術要件」。
• 試験規格：GB/T 14598.26-2015「電磁両立性 - 試験および測定技術 - 静電気放電イミュニティ試験」（EMC 試験）、塩水噴霧試験（3 耐検証）。
• 製品保証期間: 1 年間 (人的損害または不可抗力を除く)。
• 寿命保証: 機械的寿命がクラス M2 (10,000 回) に達しても、主要な性能は標準要件を満たします。
• サービス サポート: 設置ガイダンス、メンテナンス トレーニング、スペアパーツの供給を提供します (サポートは、Richge 公式 Web サイトまたはカスタマー サービスを通じて入手できます)。
Richge Technology 屋内高電圧接地スイッチの完全な製品マニュアル (特定のモデル パラメータ、設置図、テスト レポートを含む) を入手するには、次の方法を使用できます。
2. 接地ナイフの圧力バネが再び死点を通過して、エネルギーの蓄積が完了します (次の閉鎖に備えます)。
2. Richge の営業部門 (WhatsAPP: +86 189 5893 8078) に連絡し、要件 (電圧レベル、電気制御が必要かどうかなど) を説明します。
3. Richge カスタマー サービスの電子メールに電子メールを送信して、カスタマイズされた技術ソリューションを申し込みます。
