RB RBQシリーズ 非調整式油圧ショックアブソーバ

SOLH RB シリーズ非調整式油圧ショックアブソーバー | SMC標準交換用ダンパー

ブランド: SOLH by Richge Technology | SMC RB相当固定オリフィス形油圧ショックアブソーバ

1. 製品概要

  SOLH RBシリーズは調整不能な油圧ショックアブソーバー SMC規格に準拠しています。内部の多孔質絞り構造を介して衝撃の運動エネルギーを熱エネルギーに変換します。調整の必要がなく、すぐに直接取り付けられます。エアシリンダー、リニアスライド、ロータリー機構のストローク終端の緩衝、騒音低減、衝突防止などに広く使用されています。

2. コア機能

     • 調整は必要ありません：多段スロットリングを内蔵しており、一度の設置で低速軽負荷から高速重負荷まで安定した性能を発揮します。

     • コンパクトな設計: ショートボディでねじ込み式取り付け。取付ずれを±5°まで許容し、ロータリアクチュエータの揺動エネルギーを吸収します。

     • 剛性の高いハウジング: 特別なハードリミットなしでメカニカルストップとして機能できます。リターンスプリング内蔵。

     • 長寿命：オイルシールによる防塵用の全密閉構造です。衝撃速度範囲：0.05～5m/s。

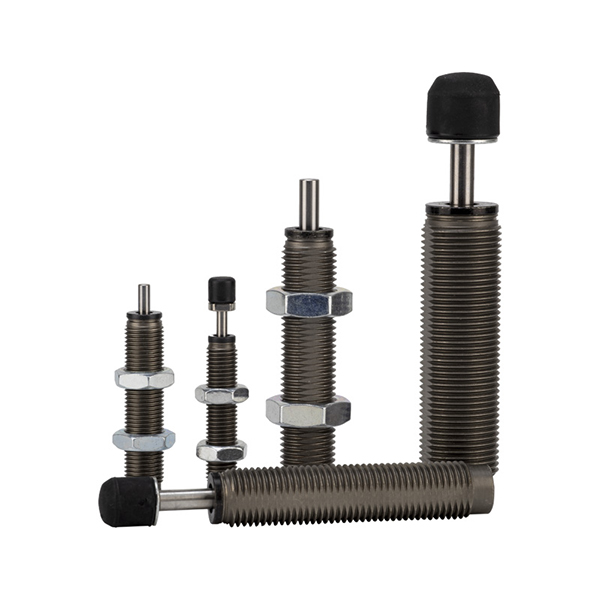

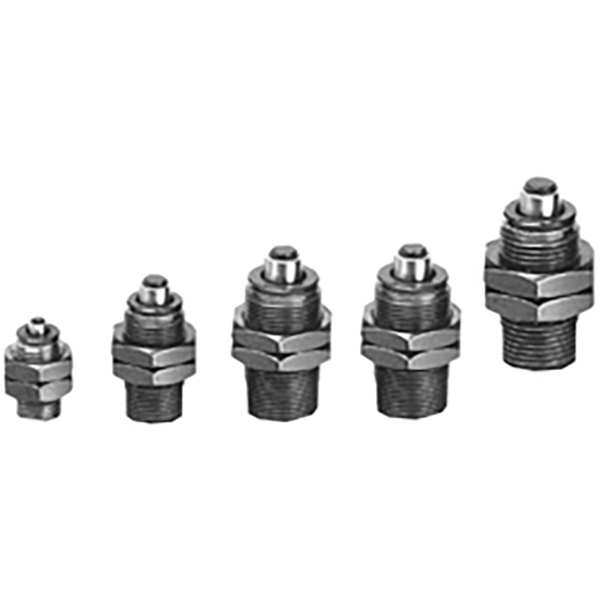

3. SOLH サブシリーズの分類

4. 人気のRB / RBCモデル参照表

モデル	糸	ストローク(mm)	吸収エネルギー(J)	推奨アプリケーション
RB0604	M6×0.75	4	0.5～0.98	マイクロシリンダー、ミニチュアスライドテーブル
RB0805	M8×1.0	5	1.96	Φ6～Φ12エアシリンダー
RB1006	M10×1.0	6	3.92	Φ16～Φ20エアシリンダー
RB1412	M14×1.5	12	19.6	Φ32～Φ40エアシリンダー
RB2015	M20×1.5	15	58.8	Φ50～Φ63エアシリンダー
RB2725	M27×1.5	25	147	Φ80～Φ125エアシリンダー

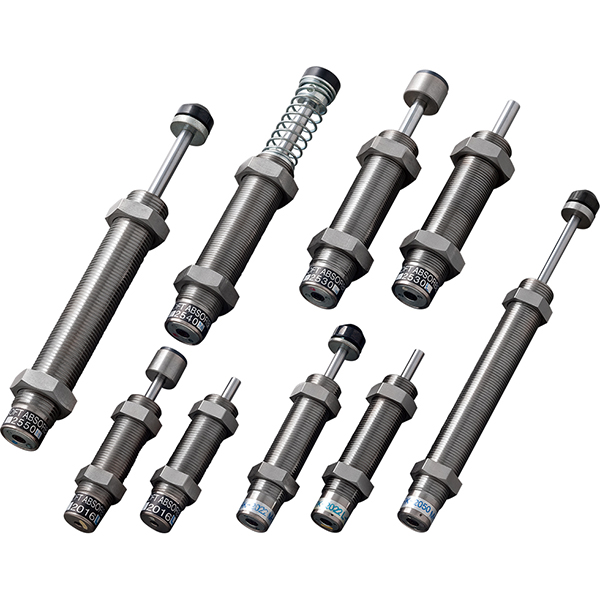

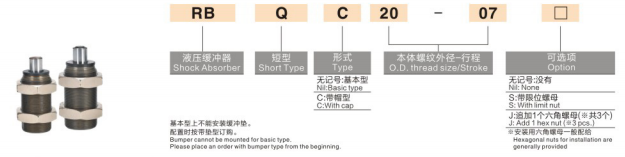

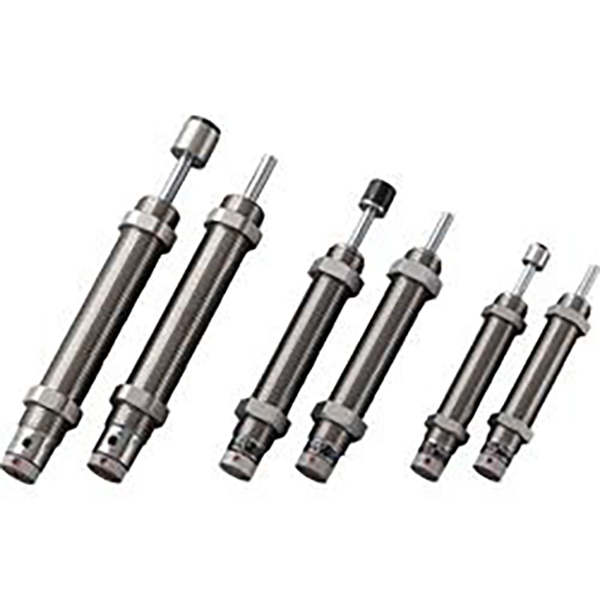

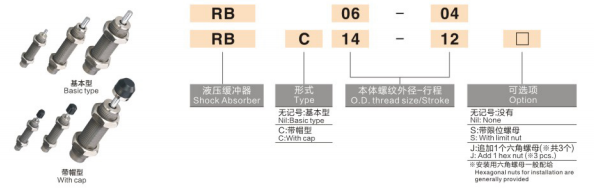

5. モデルのコーディング規則

  例：RB1412
    •RB = 標準シリーズ油圧ショックアブソーバー
    • 14 = ネジサイズ M14×1.5
    •12 = バッファストローク 12 mm

6. 選定基準

     • 吸収エネルギーの計算：E = ½mv² + 推力 × ストローク。定格電力量≧計算値となる機種を選定してください。

     • ストロークを適切に合わせる: 底付き衝撃を避けるため、バッファストロークは移動機構の総移動量より短くする必要があります。

     • 衝撃速度：標準作動範囲 0.05～5m/秒。超高速用途向けの強化版についてはお問い合わせください。

     • 環境の選択: 切削液/湿潤環境には RBL を選択してください。粉塵が多い条件では、キャップ付きの RBC を選択してください。

     • ミスアライメント限界：最大許容偏心角≦5°。この値を超える場合はフローティングジョイントを設置してください。

7. 設置と注意事項

     • 少量の嫌気性スレッドロッカーを糸に塗布します。 PTFE テープはスロットル オリフィスを詰まらせる可能性があるので使用しないでください。

     • 六角ロックナット2個と緩み止め用ストップナット1個が付属します。

     • 水平、垂直、または任意の角度で取り付け可能。ピストンロッドは衝撃方向を向く必要があります。

     • 動作温度：−10℃〜＋80℃。低温下でのアイシングは避けてください。

8. SOLH代替の利点

   SOLH RB シリーズは、SMC のモデルコード、寸法、性能パラメータを完全にコピーし、輸入ダンパーの直接ドロップイン交換を実現し、競争力のある価格と短いリードタイムで、大量設備のコスト削減に最適です。
     •RB0805 → AC0805を置き換えます
     •RB1412 → AC1412の置き換え
