SOLH VHシリーズ 4方90°手動ロータリーハンドバルブは、ハンドルの回転により空気回路を切り替え、3位置センタークローズ、3位置センターエキゾースト、2ポジションタイプの3つのセンター機能をオプションで装備しています。超低内部漏れを実現する精密ロータリスプールシールを採用し、亜鉛合金/ダイカストアルミニウムボディと無潤滑の長寿命を特徴とし、誤操作を避けるための機械的位置ロックが内蔵されています。配管レイアウトはサイドポートとボトムポートに対応しており、パネル面一取付または本体直接固定が可能で、接続口径はRc1/4"～1"、最高使用圧力は0.7～1.0MPaです。センタークローズドバージョンはシャットダウン中にシリンダーのクランプ圧力を維持し、安全なメンテナンスのためにセンターエキゾーストが圧力を完全に解放します。シリンダーの手動逆転、装置の試運転ベント、緊急空気源の隔離、半自動機械の手動操作、空気圧ティーチングテストベンチなどに広く使用されています。

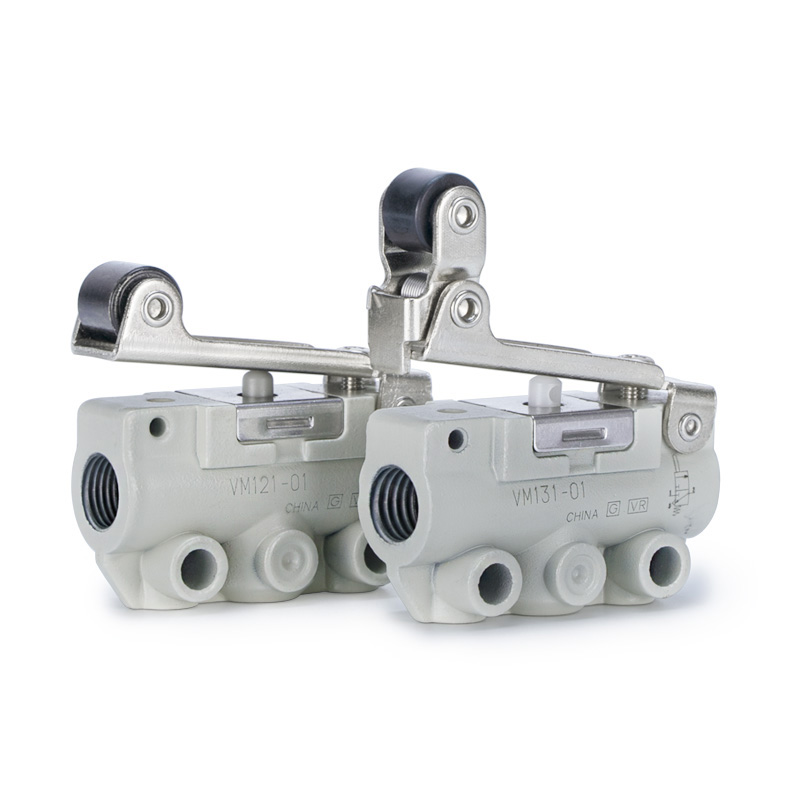

SOLH VM1 (VM100) ミニチュア 2/3 ポートメカニカルポペットバルブは、同等の SMC モデルと完全に互換性があります。コンパクトで信頼性の高いポペットシール構造を採用し、幅11mmの超狭幅、重量わずか60gで機械内への組み込みや高密度積み重ね設置が容易です。使用圧力範囲は-100kPa真空から1.0MPa正圧、無給油設計で気密性に優れ、防塵性に優れています。 M5、Rc1/8、NPT1/8、G1/8 などの複数のねじオプションが利用可能で、サイドポートとボトムポートの配管レイアウトをサポートします。交換可能なアクチュエータ ヘッドの全シリーズが提供されています。標準/ショート プランジャ、ストレート/ショート/ワンウェイ反リバウンド ローラー レバー、フラット プッシュボタン、黄色のキノコ緊急停止、緑色のインジケータ ボタン、ヒンジ レバー、ロック可能な回転ノブ、完全な NC/NO 2 ポートおよび 3 ポート バリエーションが含まれます。シリンダストロークリミット検出、手動ジョグコミッショニング、安全緊急インターロック、ミニジグ治具のエアスイッチングおよび真空トリガー回路に広く適用され、コンパクトな自動化機器の汎用機械式エア信号トリガーとして機能します。

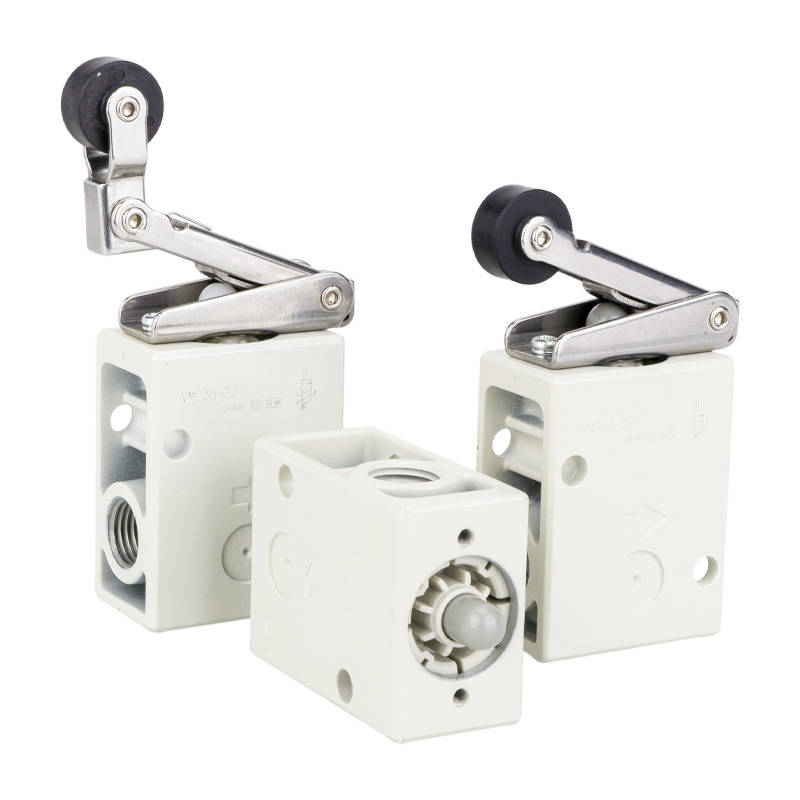

SOLH VM2 (VM200) 中型メカニカル ポペット バルブは、適合する SMC モデルと完全に交換可能です。 Cv=0.87の流量係数を持つ中ポペット構造を特徴とし、その流量はmini VM1シリーズと比較して約8倍高く、標準のRc1/4ポートとオプションのNPT/G1/4ネジを備えています。 0～1.0MPa以下で作動し、真空との相性が悪く、無給油で耐摩耗性の高いポペットシールと堅牢な金属ボディを採用しています。サイドポートとボトムポートの配管レイアウトが利用可能で、交換可能なアクチュエータの完全なラインナップによってサポートされています: 標準 POM ローラー / 硬化鋼耐摩耗性ローラー レバー、ワンウェイ反リバウンドローラー、ストレート プランジャー、フラット押しボタン、黄色のマッシュルーム緊急停止ヘッド、緑色のインジケーター ボタン、およびロック可能なヒンジ ノブ。硬化スチール製ローラーのバリエーションは、耐久性が高く摩耗の多い生産ラインに適合します。シリンダおよびスライドテーブルのストロークリミット検出、装置の手動ジョグコミッショニング、ジグ治具のエア切り替えおよび安全緊急インターロックに広く使用されており、包装、繊維、印刷および一般自動化生産ラインの主流の機械式エアトリガーバルブとして機能します。

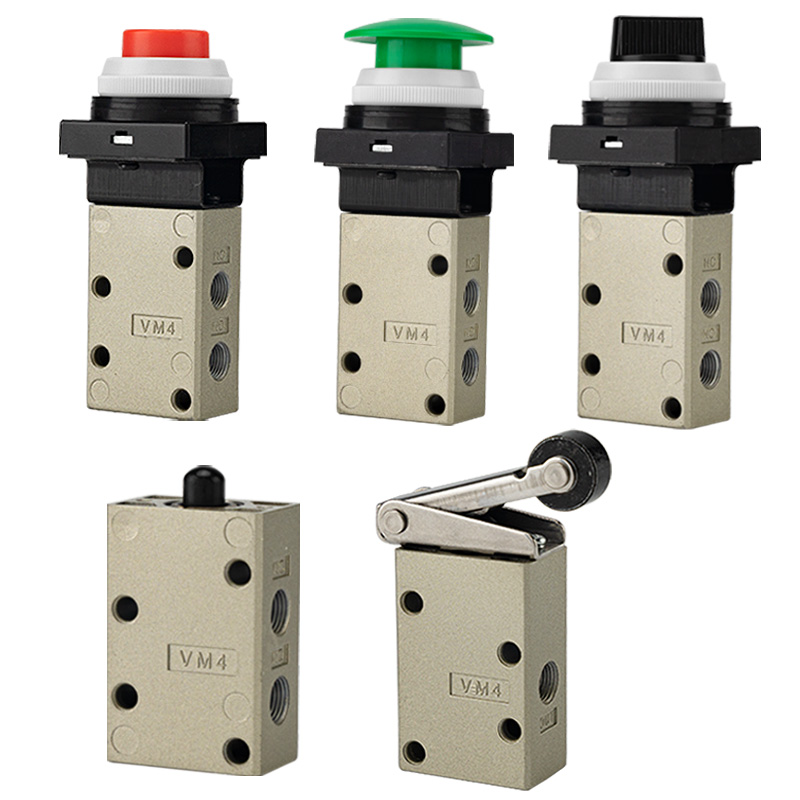

SOLH VM4 (VM400) 中型 3 ポート ポペット メカニカル バルブは、同等の SMC モデルと完全に互換性があり、ミニ VM1 シリーズと高流量 VM2 シリーズの間に位置します。その主な利点は、-100kPa 真空から 1.0MPa 正圧までの全圧力範囲との互換性にありますが、VM2 では利用できない機能です。標準 Rc1/8 ポートを採用し、オプションの NPT/G1/8 ネジと Cv=0.38 の流量を採用し、サイドポートおよびボトムポートの配管レイアウトに対応します。堅牢な金属ボディで構築されており、1000m/s²の衝撃と激しい振動に耐え、過酷なヘビーデューティー生産ラインに適しており、無潤滑防塵ポペットシールにより長寿命を実現します。交換可能なアクチュエータの完全なセットが提供されています: 標準/硬化耐摩耗性スチール製ローラー レバー、一方向アンチリバウンド ローラー、ストレート プランジャー、マルチカラー マッシュルーム緊急停止ボタン、2/3 ポジション ロータリー ノブ、ロック可能な押しボタン、トグル ヒンジ レバー。シリンダおよびスライドテーブルのストロークリミット検出、真空吸着/解放回路、装置の手動ジョグコミッショニング、機械安全緊急インターロックおよび治具治具の切り替えに広く適用されており、真空適合性と強力な耐衝撃性を必要とする作業条件に最適な中型メカニカルトリガバルブです。

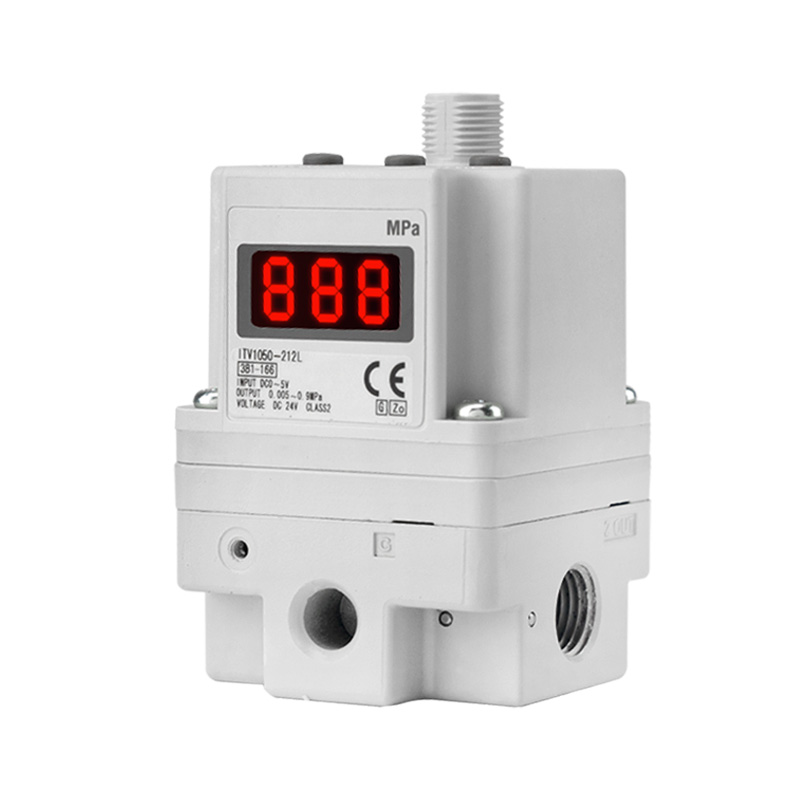

SOLH ITV 大流量電空比例バルブは、同等の SMC モデルと完全に互換性があります。閉ループ圧力フィードバック システムを採用し、DC0 ～ 10V の電圧、4 ～ 20mA の電流アナログ信号、および CC-Link、PROFINET、EtherNet/IP を含むオプションのフィールドバス通信を受け入れ、±1% FS 制御精度と IP65 防塵および防滴保護を備えた無段階の高精度リモート空気圧調整を実現します。 3 つのシリーズが異なる流量範囲をカバーしています。微小流量用の ITV1100、ユニバーサル中流量用の ITV2100、および最大 4400 L/min ANR の重大流量用の ITV3100 で、圧力は 0.005 ～ 0.9 MPa まで調整可能です。 DC24V低電力電源でRc/NPT/Gネジとワンタッチ継手に対応し、LEDデジタル表示と自己診断アラームを内蔵しています。大口径シリンダの作動、フィルムおよびワイヤの一定張力制御、半導体および光学精密プロセス、自動塗布およびコーティング、溶接およびリベット打ち装置の多段階圧力切り替えに広く適用され、複数の手動レギュレータを置き換えて自動生産ラインのデジタル集中圧力制御を実現します。

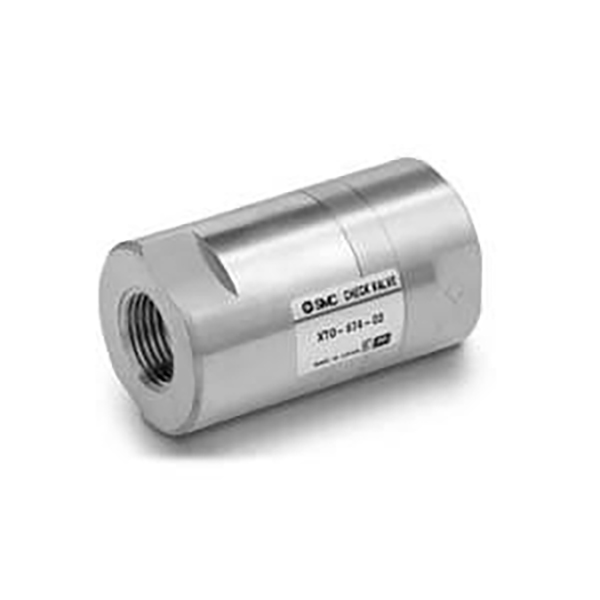

SOLH XTO674 および INA14 インライン 逆止弁は、超低 0.01MPa クラッキング圧力を備えた同じ構造プラットフォームを共有しており、真空および低圧流体パイプラインでの逆流防止のために圧縮空気と浄水の両方に適合します。 XTO674 は全真鍮製の極低温バージョンで、-30℃ まで動作します。 INA14 標準シリーズは、真鍮または SUS304 ステンレス鋼のボディを提供し、標準の NBR シールに加えて、オプションの耐油性および耐高温性 FKM および耐候性 CR シールを備えています。フロー矢印マークが付いたコンパクトなインラインねじ設計は、追加のブラケットなしでパイプラインに直接取り付けることができ、真空発生器と吸盤の間に取り付けた場合の真空損失と逆気流を効果的に防ぎます。 2 つのシリーズは、全体の寸法とねじサイズが同一であるため、パイプを変更することなく現場で直接交換でき、極低温装置、真空生産ライン、耐食性高温流体回路、および一方向の圧力保持と逆流防止のための一般的な空気および水のパイプラインに広く適用されています。

SOLH HLH極薄サイドLレールリニアスライドシリンダは、一体型片側循環ボールガイドレールを採用し、設置スペースを節約するスリムな薄型ボディ、軽負荷精密位置決め専用の複動エアスライドを採用しています。内径は6、10、16～20mm、標準ストロークは5～60mm、使用圧力は0.15～0.7MPa、使用温度は-20℃～70℃です。シリンダ本体は4方向の取付用タップ穴と3面のエアポートにより配管レイアウトが自由に行えます。スライドキャリッジの上面と前面に治具用タップ穴と位置決めピン穴を設けています。内蔵磁気リングが標準装備されており、磁気リードスイッチを取り付けるための両側スロットが付いています。ピストンロッドとキャリッジ間のフローティングジョイントにより、横方向の荷重が排除され、優れた真直性と耐回転精度が保証されます。 HLHは、ツインレールHLQシリーズと比較して、限られた狭いスペースに適したスリムな外形を特徴としており、3Cおよび半導体のミニ検査治具、軽量プッシュクランプユニット、小型自動化機械内の往復位置決め機構などに広く使用されています。

SOLH HLQ / HLQL 二軸スライドシリンダは、サイドマウントシリンダを備えた HLQ コンパクト標準バージョンと超高剛性対称 HLQL モデルを含む、再循環ボールリニアガイドを採用しています。ボアサイズは 6 ～ 25 mm、ストロークは 10 ～ 150 mm です。ツインパラレルピストンロッド設計により、強力な推力と優れた耐ねじれ・耐回転性能を実現します。ピストンとスライドキャリッジの間に内蔵のフローティングジョイントが偏心横荷重を相殺します。ベースには 3 方向の取り付けタップ穴があり、スライド キャリッジには多面治具取り付け穴と位置決めピンが付いています。磁気リードスイッチ用のサイドスロットと内蔵マグネットが標準装備されています。複数のバッファオプションが利用可能です: ダブル/シングル調整可能なエアバッファ、油圧ショックアブソーバ、およびスムーズな往復動作と高い繰り返し位置決め精度を実現する外部ストップブロック。 HLQ はスペースが限られた中～小型の荷重に適合しますが、対称型 HLQL は重い荷重や深刻な偏心オフセットに対応します。 3C、半導体組立、検査装置における自動搬送、精密クランプ、直線位置決めなどに幅広く使用されています。

SOLH HLS / HLSL 二軸スライドシリンダは、線接触クロスローラガイドを採用し、HLQ ボールガイド形に比べて剛性、繰返し位置決め精度、耐偏心荷重が大幅に向上します。 2 つのバリエーションが利用可能です。深刻なオフセットのない中～小型荷重用のサイドマウントコンパクトシリンダーを備えた標準 HLS。中心シリンダーとデュアル平行ローラーを備えた対称 HLSL は、重荷重、大きな偏心トルク、および超精密要求に対応します。ボアサイズは 6 ～ 25 mm、ストローク 10 ～ 150 mm をカバーします。ツインピストンロッドにより強力な推力と耐ねじれ性能を実現し、内蔵フローティングジョイントにより横方向のたわみ応力を排除します。ベースは 3 方向の取り付け穴をサポートし、スライド キャリッジは多面固定ネジと位置決めピンを備え、磁気リングとセンサー スロットが標準装備されています。調整可能なエアバッファー、油圧ショックアブソーバー、外部機械式ストップはオプションのアクセサリです。動作温度範囲は-20℃～70℃です。半導体、医療オートメーション、工作機械治具、その他の頑丈な超精密搬送およびクランプ位置決めステーションで広く使用されています。
