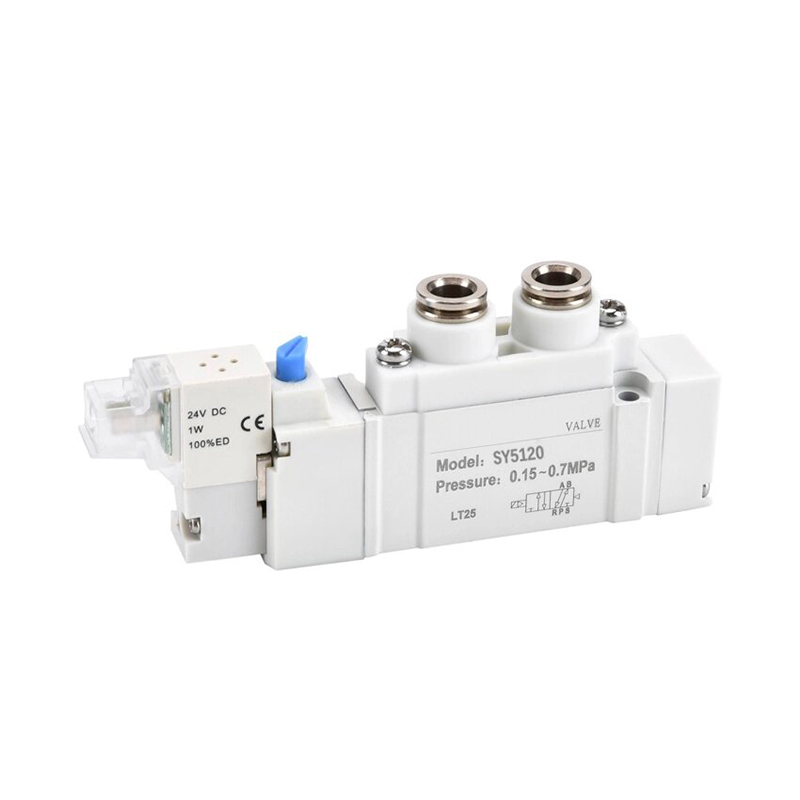

SYシリーズ パイロット式5ポートソレノイドバルブ

ブランド：Richge Technology の SOLH

製品のポジショニング

     SOLH SYシリーズは、超コンパクトボディ、超低消費電力、流量大幅アップを実現した主流パイロット式5ポート電磁弁です。これは、すべての自動化生産装置のシリンダ往復運動および空気圧回路切り替えの中核となる方向制御コンポーネントとして機能し、オリジナルの SMC SY シリーズと完全に互換性があります。

全シリーズのサイズ分類とマッチング範囲

ユニバーサルコア技術仕様

  1. 回路の種類:

     -- 5/2 ウェイ (シングル スプリング リターン / ダブル ラッチング コイル);

     -- 5/3-way (3つのセンター機能: センタークローズ/センターエキゾースト/センター加圧)

  2. 使用圧力範囲

     -- 内部パイロット：0.1～0.7MPa

     -- 外部パイロット（真空対応）：-100kPa～0.7MPa

  3. 動作温度: -10 ～ 50℃ (空気源に氷結がないこと)

  4. コイル消費電力: 標準コイル 0.35W;わずか0.1Wの省エネ低電力コイル

  5.保護等級: プラグコネクタIP65;マニホールド取付ベース IP67

  6. 耐用年数: ギャップシールスプールは最大 2 億サイクル。弾性シールは最大 7,000 万サイクル

  7. 標準電圧オプション: DC12V / DC24V (大規模主流)。 AC110V / AC220V

構造とコアパフォーマンスの利点

  1. クイックプラグインマニホールドマウント構造

     -- SS5Y シリーズのマニホールド ベースに直接取り付けられ、迅速な組み立てと分解が可能で、バルブ アイランド全体を分解することなく単一バルブのメンテナンスが簡単に行えます。

  2.超低省エネコイル

     -- オプションの 0.1W 低電力コイル、低発熱、長期連続通電作業条件に最適で、工場の圧縮空気と電力コストを大幅に削減します。

  3. 大幅に最適化されたハイフローランナー

     - 内部流線型の最適化設計により、旧世代ソレノイドバルブと比較して流量が約80%増加し、圧力損失なくシリンダの伸縮速度の高速化を実現しました。

  4. 内蔵パイロットフィルター画面

     - パイロットバルブ入口に小さなフィルターメッシュを統合し、塵や不純物をブロックし、スプール詰まりの故障率を効果的に低減し、耐用年数を延ばします。

  5. 多方向の柔軟なポートレイアウト

     -- 側面/上面/底面の 3 方向にエアポートがあり、コンパクトな機器フレーム内の機械的干渉を避けるためにチューブのルーティングを自由に調整できます。

  6. モジュラーバルブアイランドの統合

     -- SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9 シリーズのマルチステーションマニホールドベースと完全に適合し、集中統一給排気、整然とした配線レイアウトを実現し、キャビネットの設置スペースを節約します。

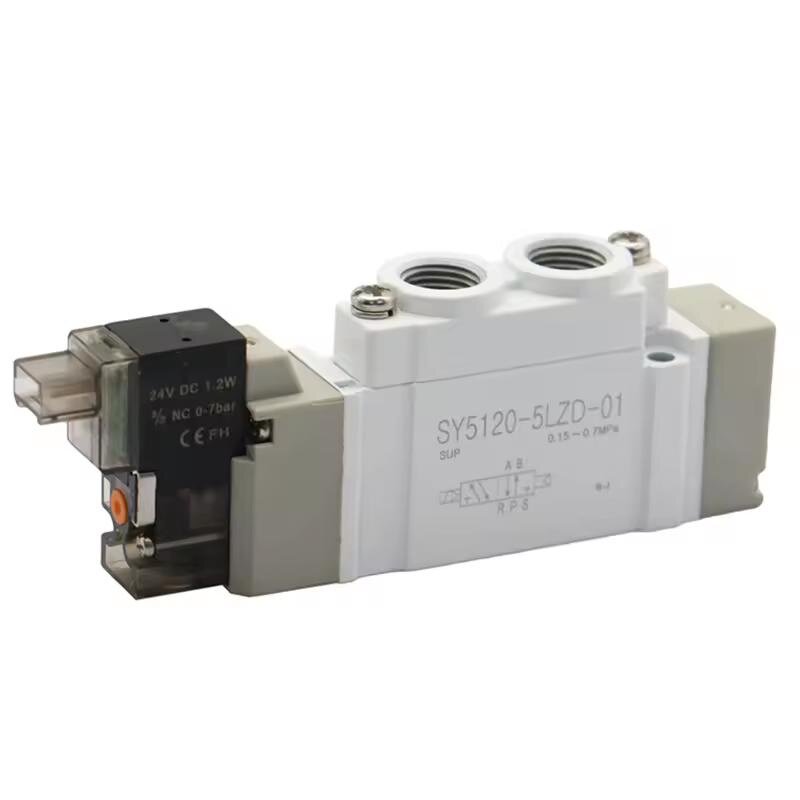

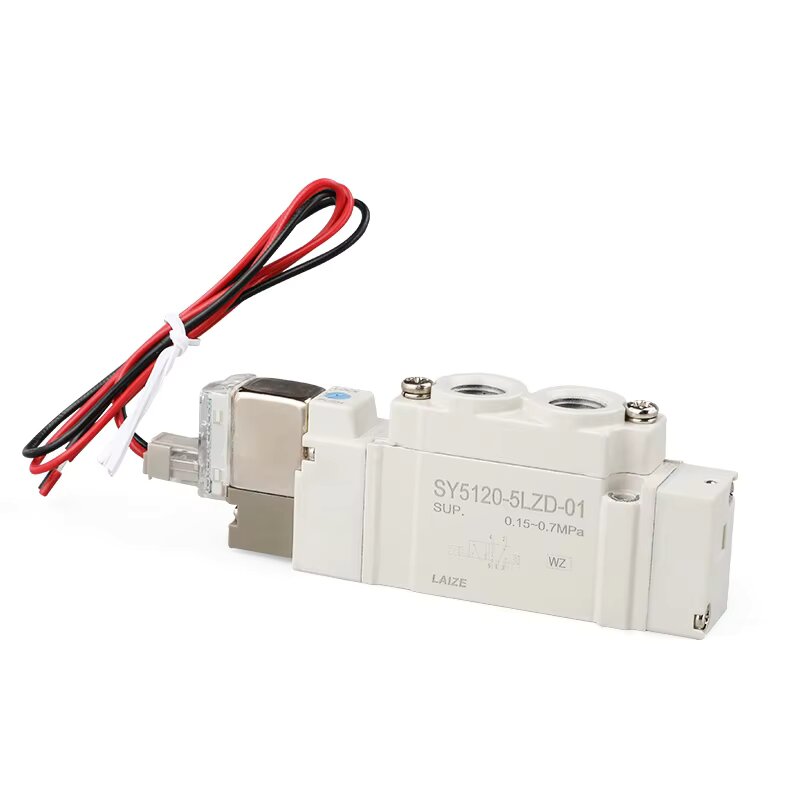

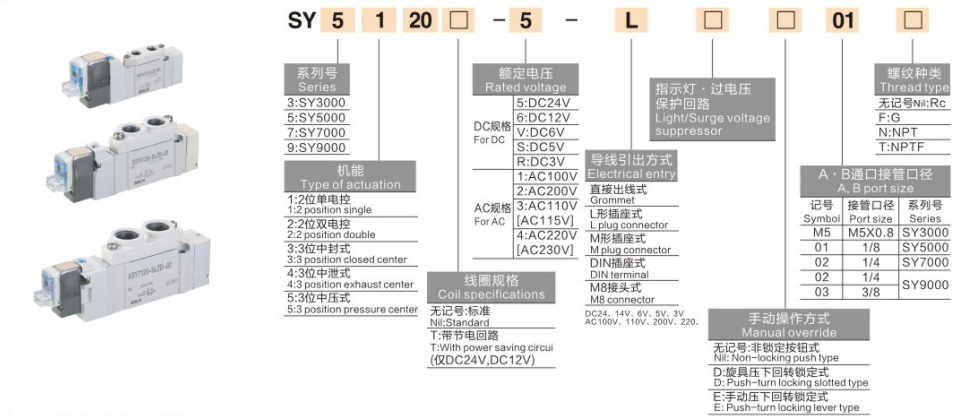

完全なモデルコーディングルール (例: SY5120-5LZD-01)

  1. SY：パイロット式5ポート電磁弁のシリーズ記号

  2. 5: サイズシリーズ番号 (5 = SY5000 中シリーズ)

  3.1: 回路機能コード

     1 = 5/2 シングルコイルスプリングリターン;

     2 = 5/2 ダブルラッチングコイル;

     3 = 5/3 3 位置バルブ

  4.2: 内部構造ベースコード

  5.0：標準ベース取付タイプ

  6. 5: コイル電圧コード (5 = DC24V、主流)

  7. LZ: ソケットと保護の構成

     L = L 型プラグソケット。 Z = LEDインジケータ内蔵 + 過電圧保護回路

  8. D：マニュアルコード（押し回しロックドライバー操作）

  9. 01：ポートねじサイズ（01＝Rc1/8"）

典型的な産業用途のシナリオ

     -- 自動組立生産ライン、半導体精密機器、包装機械

     -- 自動車プレスおよび溶接生産ライン、医療検査機器

     -- 空気圧ロボットグリッパー、リニアスライドシリンダー、ロータリーインデックスアクチュエーター

     -- シリンダの前進/後退切り替え、空圧回路のオンオフおよび速度調整制御

一文

     概要SOLH SYシリーズパイロット操作5ポートソレノイドバルブは、SY3000/SY5000/SY7000/SY9000のフルサイズレンジをカバーし、0.1W省エネコイル、IP65/IP67防塵・防水グレード、旧モデルより80%高い流量、プラグインSS5Yマニホールド互換性を備え、エレクトロニクス、自動車、包装、医療機器におけるシリンダーオートメーション用のユニバーサルコンパクト方向制御バルブです。
