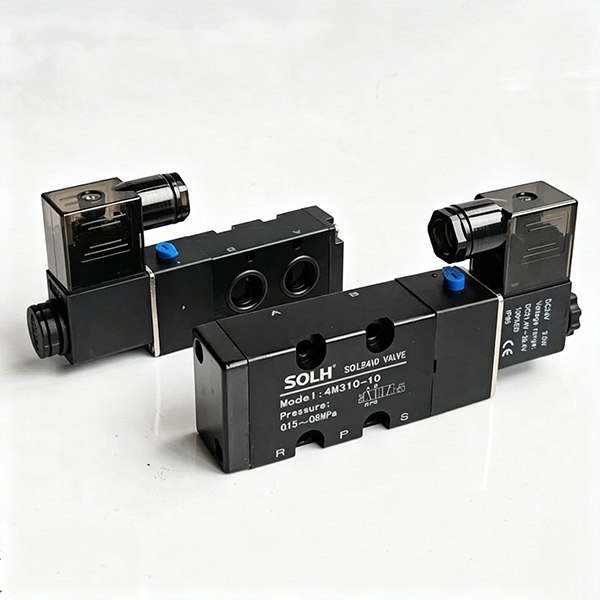

4M シリーズ NAMUR 標準 5/2 方ソレノイドバルブ |アクチュエータ搭載プレート型バルブ

ブランド: SOLH by Richge Technology

1. 製品概要

     SOLH 4MシリーズはプロフェッショナルですNAMUR標準5/2ウェイプレート型電磁弁 空気圧アクチュエータの自動制御用に特別に設計されています。国際的な NAMUR 側面取り付け規格に厳密に準拠しており、バルブ底部に標準取り付け穴があります。このバルブは、中間アダプタのエアパイプを使用せずに、直接積層して空気圧ボールバルブやバタフライバルブアクチュエータの側面に取り付けることができます。バルブ自動制御回路専用でエアタック4Mシリーズ規格に完全適合しており、従来の4Vチューブ形電磁弁とは構造が異なります。

  1.1 主要な製品仕様

     • ファンクションモード：5/2way（5ポート2ポジション）

     • 駆動構造：内部パイロットスプールタイプ、無給油作動

     • 取付規格：NAMUR標準側面取付（ベース一体型P/A/B/R1/R2エア回路）

     • 主流モデル：4M210-08、4M210-06、4M110-06

2. 完全なモデルコーディングルールと完全なシリーズリスト

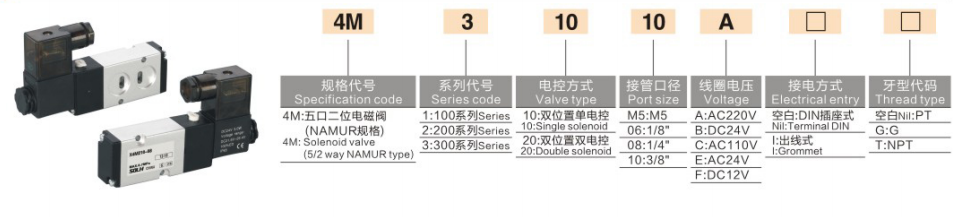

 1. コーディングロジック：4M [サイズコード] [制御コード] [機能コード] - [ポートねじ]

  2. モデル例

     4M210-08：200サイズ、スプリングリセット付シングル電気制御、PT1/4おねじポート

 3. フルシリーズ主流モデル仕様一覧表

3. 主要な技術パラメータ

4. NAMUR マウンティングコアの利点と選択のポイント

     • 統合された NAMUR 基地空港：バルブ底部にA/Bエアポートが埋め込まれています。アクチュエータとの嵌合後、アクチュエータの 2 つの吸気穴に自動的にドッキングします。 A/Bポートには外部エアパイプは必要ありません。 P 空気入口ポートと R1/R2 排気ポートのみ外部空気源接続が必要なため、配管構造が簡素化され、漏れ箇所が減少します。

     • 内蔵手動テストプッシュロッド: バルブ側に手動デバッグボタンが装備されており、電源オフ後の手動バルブ開閉テストをサポートし、現場での設置、デバッグ、機器のメンテナンスに便利です。

     • デュアルコントロールモードの特性: 4M×20ダブル電気制御モデルは、現在のバルブ位置を維持するために電源オフセルフロックメモリ構造を採用しています。 4M×10個のシングル電気制御モデルは、電源オフ後にバネ力によって自動的にリセットされ、それぞれ安全リセットと位置保持の要求に対応します。

     • 互換性のあるマニホールド取り付け：4Vシリーズ（4M100M/200M/300Mマニホールドベース）とベース仕様を共通とします。マニホールド取り付けにより複数のバルブへの集中エア供給をサポートし、単一のアクチュエータに直接取り付けて独立して動作させることもできます。

5. 4M NAMUR バルブと 4V 従来のチューブバルブ |アンチエラー選択ガイド

6. 代表的なマッチングアプリ

     • バルブ自動制御システム: 4M210-08 は DA/SR 空気圧アクチュエータ + ボール/バタフライ バルブと適合し、石油化学、水処理、パイプライン流体切り替え装置で広く使用されています。

     • バルブアイランド統合システム：4M200Mマルチリンクマニホールドベースを採用し、集中エア供給と自動化パイプラインクラスタ用の複数の4Mシリーズ電磁弁の統合設置を実現します。

     • パイプライン配管のマッチング: おねじポートを KQ2 クイックコネクトおねじストレート継手で接続し、メイン空気源パイプラインに素早くドッキングし、安定した漏れのない接続を実現します。

一文の要約

     SOLH 4M シリーズは、空気圧アクチュエータ専用の NAMUR 標準プレートタイプ 5/2 ウェイ ソレノイド バルブで、チューブレス直接取り付け、無潤滑動作、IP65 保護を備えており、空気圧ボール バルブとバタフライ バルブの自動切り替えに最適なサポート制御コンポーネントです。
