KS・KXシリーズ スイベル回転ワンタッチ継手

SOLH KS/KXシリーズ スイベル回転ワンタッチ継手

ブランド: SOLH by Richge Technology | 360°回転空気圧ロータリーユニオン

1. 製品概要

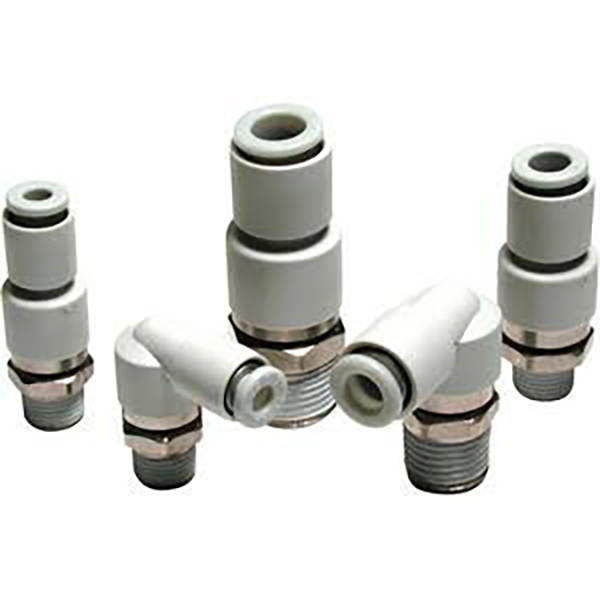

  KS / KX シリーズは、ロボットマニピュレーター、回転テーブル、振動シリンダーエンドなどの 360° 連続回転および振動用途向けに設計された回転スイベルプッシュイン継手です。動作中にエアチューブが絡まったり、ねじれたり、引き離されたりするのを防ぎます。

     • KS＝標準スイベルタイプ（シングルボールベアリング）

     • KX＝高速スイベルタイプ（デュアルボールベアリング）

2. コアの違い: KS と KX

     • KSスタンダードタイプ：シングルボールベアリング、低トルク。最高回転数：500rpm（φ4/φ6）、400rpm（φ8）、300rpm（φ10）、250rpm（φ12）。中低速振動、間欠回転に適しています。

     • KX高速タイプ：デュアルボールベアリング、超低トルク、よりスムーズな回転。最高回転数：1500rpm（φ4/φ6）、1200rpm（φ8）、1000rpm（φ10/φ12）。連続高速回転や頻繁な振動に適しています。

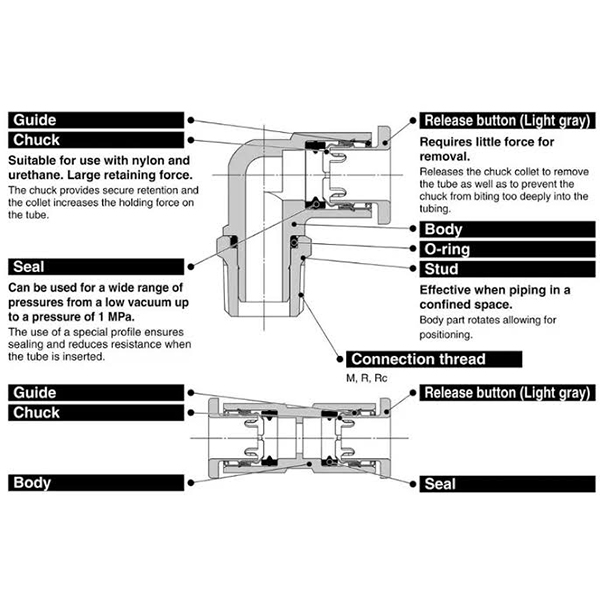

3. コア機能

     • ✅ 360°自由回転: 内蔵ベアリングアセンブリにより、回転端でのチューブの結び目やねじれを排除します。

     • ✅ 低回転トルク：わずか0.006～0.5 MPa で 0.022 N・m、動作軸への余分な負荷は最小限に抑えられます。

     • ✅ 回り止めの内部構造：継手とともにチューブが回転するのを防ぎ、チューブの寿命を延ばします。

     • ✅ 銅を含まない構造：無電解ニッケルメッキ、銅制限環境（半導体、食品加工、医療）で使用可能。

     • ✅ プッシュツーコネクト：Φ4/Φ6/Φ8/Φ10/Φ12 PU、ナイロン、ソフトナイロンチューブに対応。挿入時に自動ロックされ、カラーを押すと素早くリリースされます。

     • ✅ 真空対応: −100 kPa ~ 1.0 MPa (固有の漏れがわずかであるため、重要な真空保持には推奨されません)。

     • ✅ ねじプレコートシーラント（末尾S）: 標準オプション。取り付け時に PTFE テープは必要ありません。

4. モデルの命名と例

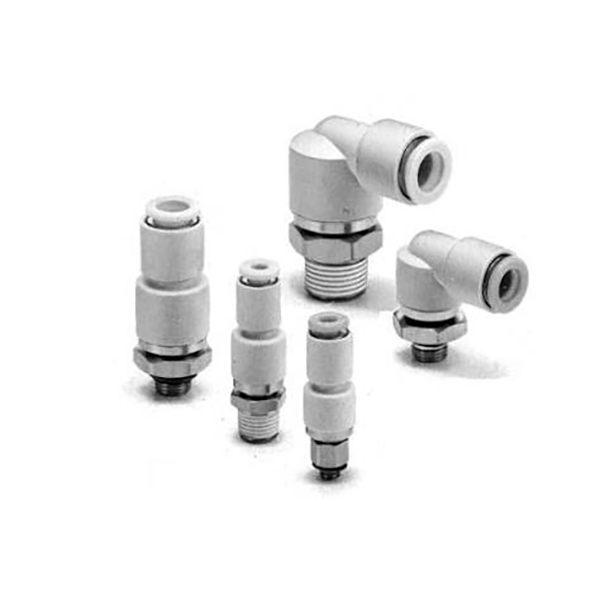

  KSスタンダードシリーズ

     • KSH06-02S：ストレート（H）、φ6チューブ、R1/4ネジ、シール剤塗布済み（S）

     • KSL08-01S：エルボ（L）、φ8チューブ、R1/8ネジ、シール剤塗布済（S）

  KXハイスピードシリーズ

     • KXH04-M5：ストレート（H）、φ4チューブ、M5×0.8メートルねじ

     • KXL10-03S：エルボ（L）、φ10チューブ、R3/8ネジ、シール剤塗布済（S）

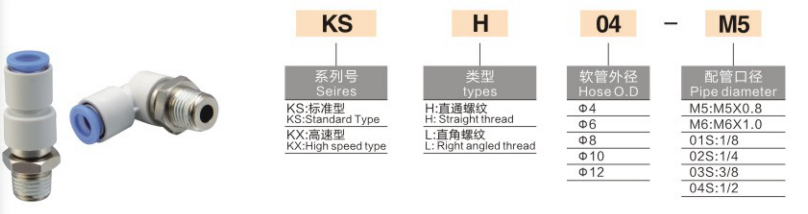

  命名規則

5. 技術仕様

共通パラメータ

回転トルク@0.5MPa(N・m)

最高回転速度(rpm)

6. アプリケーションシナリオ

     1. ロボットのリスト/ジョイント: 回転するロボットのエンドエフェクターにチューブが絡まるのを防ぎます。

     2. ロータリーインデックステーブル：高速ターンテーブル用の360°連続エア供給。

     3. 振動シリンダーエンド: エアラインのねじれ応力を解放するロッカー & フリップ機構。

     4. 一般自動化: 頻繁な振動と断続的な回転を伴う空気圧ユニット。

7. KS/KXと一般KQワンタッチ継手

8. 選定ガイド

     • 低速発振（≦500rpm） →KS、コストパフォーマンスの向上

     • 連続高速回転(>500rpm) →KX、デュアルベアリングにより長寿命

     • 銅フリーおよび真空に敏感な環境 → KS / KX を推奨
