SOLH KQ2Tシリーズ T型ティー＆十字ワンタッチ継手 | SMC KQ2T 相当の空気圧分岐コネクタ

ブランド: SOLH by Richge Technology | KQ2T ティー＆クロスワンタッチ空気圧継手

1. 製品概要

KQ2T シリーズは、SOLH フル KQ2 空気圧ワンタッチ継手ファミリーに属し、3 方向および 4 方向のエアパイプライン分岐用の工具不要のクイックプラグアンドプレイ設計を特徴としています。この製品ラインは、等径、レデューシング、おねじ (インチ/メトリック) バージョンを含む T 型ティーおよびクロス型 4 方向継手をカバーし、多様な空気圧回路の分岐およびパイプライン接続の需要に対応します。

サブモデルの分類:
KQ2T：T型3ポートティー継手（等径・レデューシング・おねじタイプ）
KQ2TW：クロス4方継手（全ポート同径）
KQ2TX：十字四方継手（1次減速仕様）
KQ2TY：十字四方継手（2次減速仕様）

コアの材質と性能：高強度PBT樹脂ボディ、ステンレス製止め爪、NBRニトリルゴムシールリング。 PU および PA ナイロン空気圧チューブと完全に互換性があり、真空負圧および圧縮空気正圧の両方の空気圧回路に適しており、自動化機器やロボットによる空気分配システムで広く使用されています。

2. KQ2T T型ティー継手の分類とモデルの定義

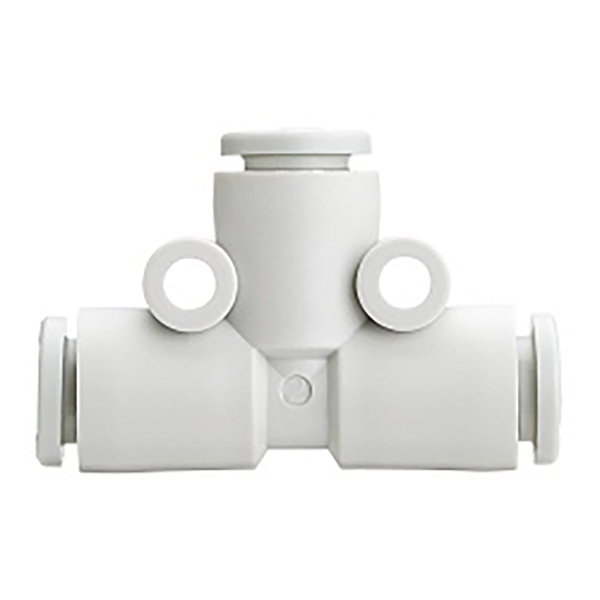

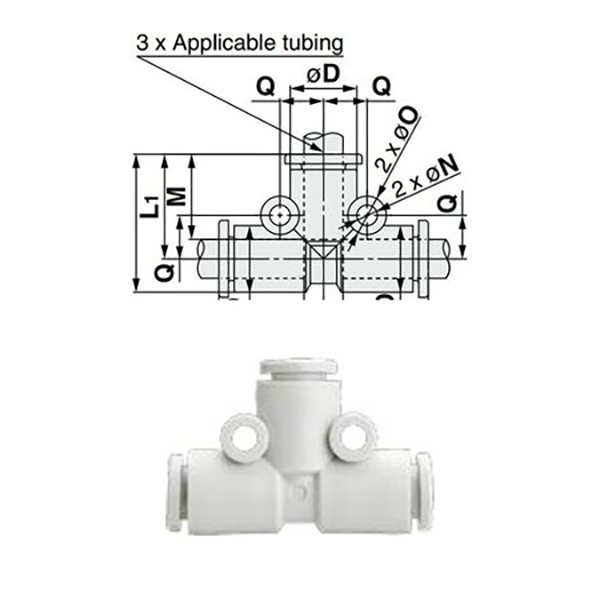

2.1 等径ティー（KQ2T□□-00、ねじなし3方同一サイズ）

3 つのポートは同一のチューブ直径を採用しており、ねじのない設計で、同じ仕様の空気圧パイプラインの均等な空気分流専用です。

モデル	チューブ外径ΦD(mm)
KQ2T02-00	2
KQ2T23-00	3.2
KQ2T04-00	4
KQ2T06-00	6
KQ2T08-00	8
KQ2T10-00	10
KQ2T12-00	12
KQ2T16-00	16

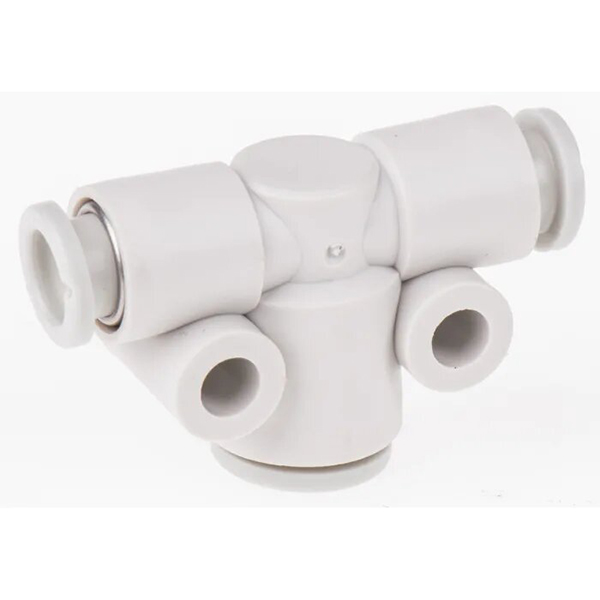

2.2 径違いティー（KQ2T①-②、デュアルサイズパイプライン化）

両側のポートは①の直径を採用し、中央の上部ポートは②の直径を採用し、パイプラインの変換と異なる口径の空気圧チューブの流量分配に使用されます。

モデル	側面ポートΦD①(mm)	中ポートΦD②(mm)
KQ2T23-04	3.2	4
KQ2T04-06	4	6
KQ2T06-08	6	8
KQ2T08-10	8	10
KQ2T10-12	10	12
KQ2T12-16	12	16

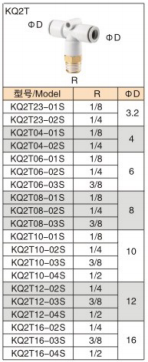

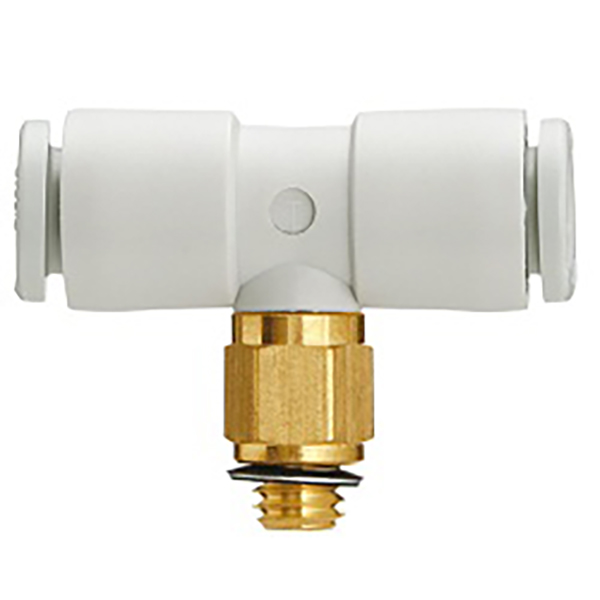

2.3 インペリアル R テーパーおねじティー

チューブ挿入用の両側ポート、空気圧バルブ、シリンダ、その他のコンポーネントとのねじ接続用の帝国Rテーパーおねじ付きの中央ポート。

モデル	Rネジ仕様	チューブ外径ΦD(mm)
KQ2T23-01S	R1/8	3.2
KQ2T23-02S	R1/4	3.2
KQ2T04-01S	R1/8	4
KQ2T04-02S	R1/4	4
KQ2T06-01S	R1/8	6
KQ2T06-02S	R1/4	6
KQ2T06-03S	R3/8	6
KQ2T08-01S	R1/8	8
KQ2T08-02S	R1/4	8
KQ2T08-03S	R3/8	8
KQ2T10-01S	R1/8	10
KQ2T10-02S	R1/4	10
KQ2T10-03S	R3/8	10
KQ2T10-04S	R1/2	10
KQ2T12-02S	R1/4	12
KQ2T12-03S	R3/8	12
KQ2T12-04S	R1/2	12
KQ2T16-02S	R1/4	16
KQ2T16-03S	R3/8	16
KQ2T16-04S	R1/2	16

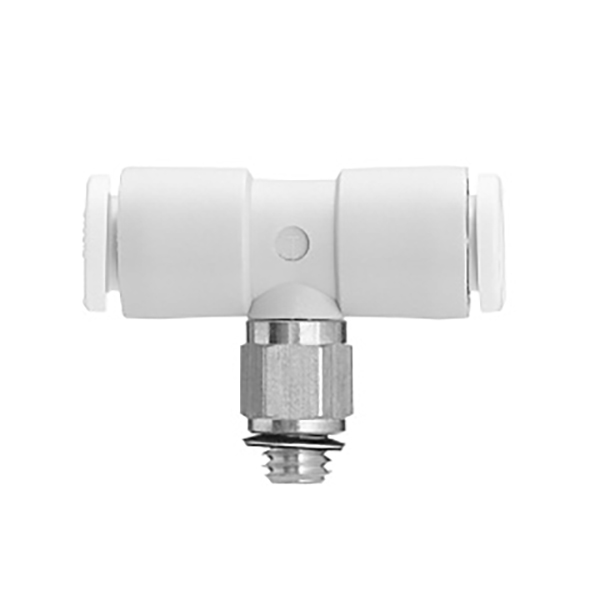

2.4 メートル細目おねじおねじティー

チューブ挿入用の両側ポート、中間ポートにはメートル細目おねじが付いており、小型空気圧機器や精密自動機器の配管に適しています。

モデル	メートルねじ仕様	チューブ外径ΦD(mm)
KQ2T02-M3G	M3×0.5	2
KQ2T02-M5	M5×0.8	2
KQ2T23-M3G	M3×0.5	3.2
KQ2T23-M5	M5×0.8	3.2
KQ2T04-M3G	M3×0.5	4
KQ2T04-M5	M5×0.8	4
KQ2T04-M6	M6×1.0	4
KQ2T06-M5	M5×0.8	6
KQ2T06-M6	M6×1.0	6

3. クロス4ウェイサブシリーズ（KQ2TW / KQ2TX / KQ2TY）

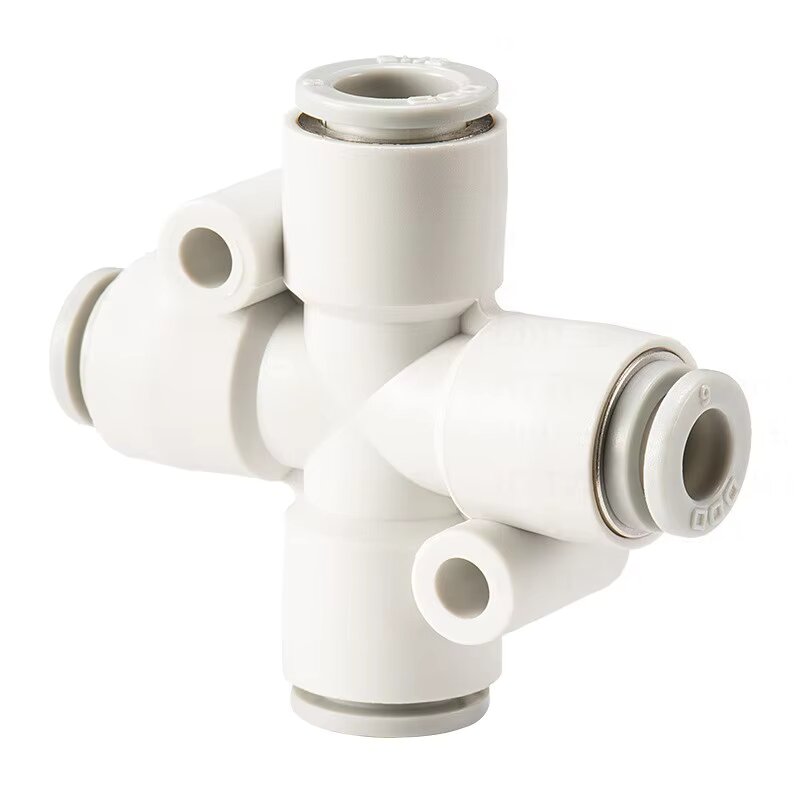

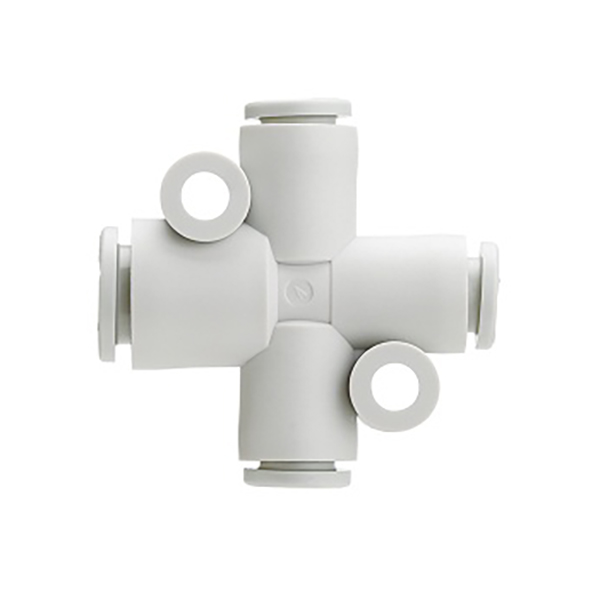

3.1 KQ2TW 等径クロス継手（4ポート同サイズ）

モデル	チューブ外径ΦD(mm)
KQ2TW04-00	4
KQ2TW06-00	6
KQ2TW08-00	8
KQ2TW10-00	10
KQ2TW12-00	12

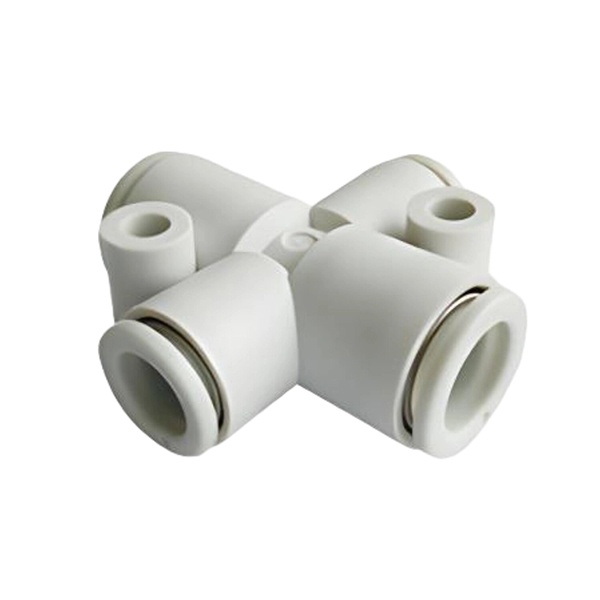

3.2 KQ2TX 径違いクロスフィッティング（タイプ 1）

モデル	ポートΦD①(mm)	ポートΦD②(mm)
KQ2TX06-08	6	8
KQ2TX08-10	8	10
KQ2TX10-12	10	12

3.3 KQ2TY 減速クロスフィッティング（タイプ 2）

モデル	ポートΦD①(mm)	ポートΦD②(mm)
KQ2TY06-08	6	8
KQ2TY08-10	8	10
KQ2TY10-12	10	12

4. 技術仕様

アイテム	パラメータ
互換性のあるチューブ	PUチューブ、PAナイロン空気圧チューブ
使用圧力範囲	-100kPa(真空)～1.0MPa(正圧)
動作温度	0℃～60℃
接続方法	ワンタッチで押し込み可能。リリースリングを押してチューブを取り外します
芯材	PBT本体、ステンレス爪、NBRゴムシール
