KQ2Yシリーズ オスランティーワンタッチ継手

SOLH KQ2Yシリーズ オスランティーワンタッチ継手 |サービス ティー 空気圧コネクタ

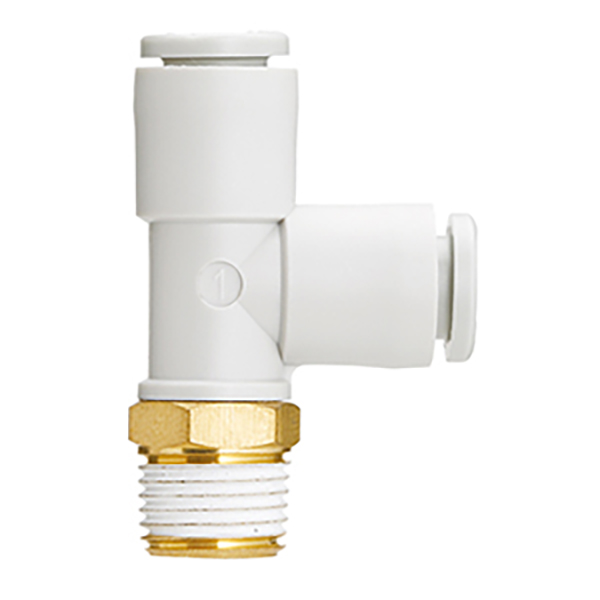

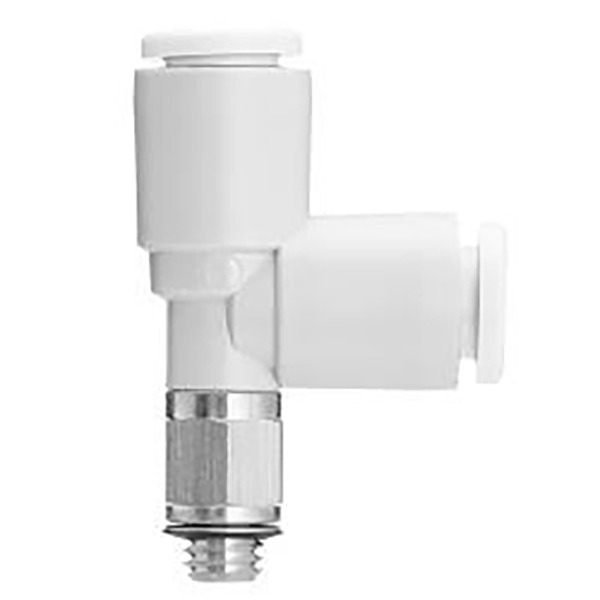

ブランド: SOLH by Richge Technology | SMC KQ2Y相当オスランティー（サービスティー）ワンタッチ管継手

1. 製品概要

     KQ2YはSOLH KQ2ワンタッチ管継手シリーズのオスランティー（通称サービスティー）です。そのコア構成は次のとおりですおねじ入口1個+同径プッシュイン出口2個。これは、メインのねじポートから 2 本のエア チューブを直接分岐させ、空気圧システムで最も広く使用されている分岐継手の 1 つです。

2. モデルの命名規則

  モデルの内訳例:KQ2Y06-01AS
     KQ2：KQ2シリーズ第二世代ワンタッチ継手（白ボディ）
     Y：ランティー、おねじT型ティー（ねじ入口1、プッシュイン出口2）
     06：プッシュインコンセント用チューブ外径：φ6mm
     01：おねじ仕様（R18、メートルM3/M5/M6）
     A: 繰り返しの組み立てと分解のためのガスケットシール。 S: ネジ山シーラントが塗布済み、再利用不可。 N：ニッケルメッキ耐食性

  例：KQ2Y04-M5A → M5おねじ入口、デュアルφ4mmプッシュイン出口、ガスケットシール。

3. 構造と主要な機能

  3.1 T型構造（1イン2アウト）

     • 入口: おねじ (メートル M / インチ R)、バルブ、エアシリンダー、メインパイプラインに接続

     • アウトレット: PU / ナイロンチューブ用の 2 つの等しい直径のプッシュインポート、工具不要の接続

     • ねじ端サポート360°回転。取付後の向きを自由に調整できるため、チューブにかかるねじれストレスを軽減できます。

  3.2 主な利点

     • サービスフレンドリーな設計: メインチューブを切断する必要はありません。ネジ付きポートから直接分岐するため、回路の追加とメンテナンスが簡単です。

     • コンパクト&軽量: PBT プラスチック本体 + ニッケルメッキ真鍮ネジ、設置面積が小さく、軽量です。

     • 真空対応: -100kPa真空から最大1.0MPa正圧まで動作し、真空回路に最適です。

     • 高いシール性能： NBRシールリング。タイプ A ガスケットにより、繰り返し分解が可能です。 Type S プレコートシーラントが漏れを防ぎます。

     • チューブの取り外しが簡単: 丸いリリースボタン。チューブの外壁を傷つけることなく、押してチューブを取り外します。

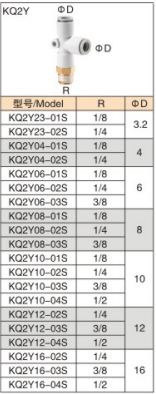

4. 型式・仕様一覧表

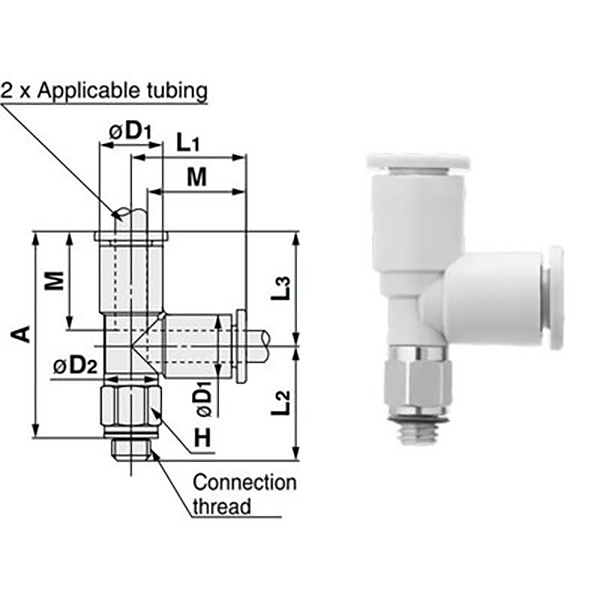

  4.1 メートルねじ（M3/M5/M6）

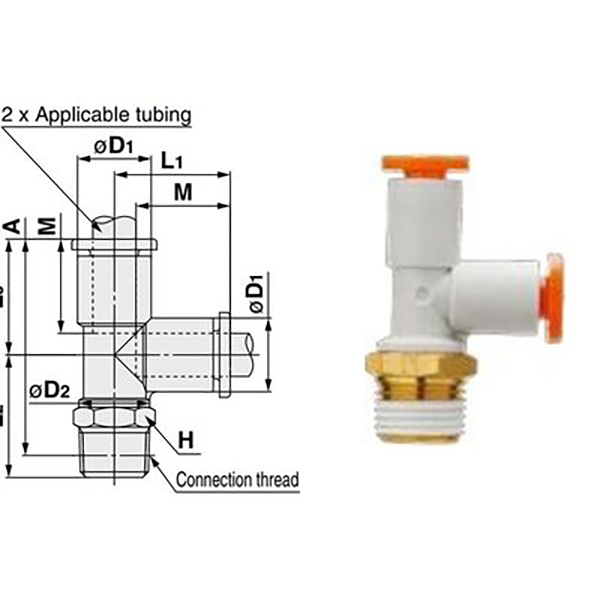

  4.2 インペリアル管用ねじ (R1/8 ～ R1/2、業界標準)

5. 一般技術仕様（KQ2シリーズ標準）

6. 選択の比較: KQ2Y vs KQ2D vs KQ2T

7. 選択と設置のガイドライン

  セレクションガイド

     • 電磁弁・シリンダおねじポートから分岐→KQ2Y（例：KQ2Y06-01AS）

     • 中間チューブで 1 対 2 に分割、低ノイズ要件 → KQ2D

     • 標準的な直角分割、コスト重視のプロジェクト → KQ2T

  インストールに関する注意事項

     • チューブをバリなく平らにカットします。空気漏れを防ぐため、チューブはカチッと音がするまで奥まで差し込んでください。

     • タイプA（ガスケット）は繰り返し分解可能です。タイプS（プレコートシール剤）は分解後に再シールが必要です。

     • 真空用途の場合は、安定した真空レベルを維持するためにNBRシール付きのタイプAを選択してください。

8. 代表的な用途

     • 電磁弁出口分岐：KQ2Y06-01ASを5/2ウェイ電磁弁のR1/8ポートに装着し、2本のエアシリンダに供給します。

     • 同期シリンダー制御: メイン R1/4 ネジポート上の KQ2Y08-02AS を 2 つの φ8 チューブに分割し、デュアルシリンダー同期作動を実現します。

     • 真空回路の後付け：真空発生器のメインスレッドポートから真空吸引カップに分岐し、メンテナンスと改造が簡単です。
