KQ2Wシリーズ延長おねじワンタッチエルボ

SOLH KQ2Wシリーズ 90°延長おねじワンタッチエルボ、SMC KQ2W相当の空気圧継手。拡張されたステム設計により、シリンダーと真空回路の機械的干渉が解決されます。 PBTボディ+ニッケルメッキ真鍮ネジ、PU/PAチューブをサポートします。自動化空気圧チューブプロジェクト向けの安定した在庫と信頼性の高い生産を備えたRichge Technology。

お問い合わせを送信

製品説明

SOLH KQ2Wシリーズ 90°延長おねじプッシュインエルボ | SMC KQ2W相当エア圧継手

ブランド: SOLH by Richge Technology | KQ2W 延長L型ワンタッチエルボ

1. 製品概要

KQ2Wシリーズは、SOLH KQ2空気圧継手ファミリーのL型拡張ステムプッシュインエルボです。 90°直角構造。一端おねじ（インチ R テーパーねじ / メートル M 細目ねじ）、もう一端は PU/PA 空気圧チューブ挿入用です。このシリーズには、パイプラインの延長と障害物回避のためのチューブ接続用の両端を備えた非減速拡張バージョン KQ2Wxx-99 も含まれています。

コアアドバンテージ: 拡張されたステム設計により、設置スペースの制約と機械的干渉が解決されます。チューブの抜き差しは工具不要のワンタッチ構造。プラスチックボディ + 真鍮ネジ部、老化防止、空気圧および真空回路と互換性があります。海外プロジェクト向けのSMC KQ2Wシリーズの直輸入代替品です。

2. 型式コードの説明

形式：KQ2W□□～□□S

KQ2W：L型延長エルボのシリーズ記号

□□：チューブ外径ΦD（02=2mm、23=3.2mm、04=4mm、06=6mm、08=8mm、10=10mm、12=12mm、16=16mm）

サフィックス：01S02S/03S/04S: インペリアルRおねじ(1/8",1/4",3/8",1/2")

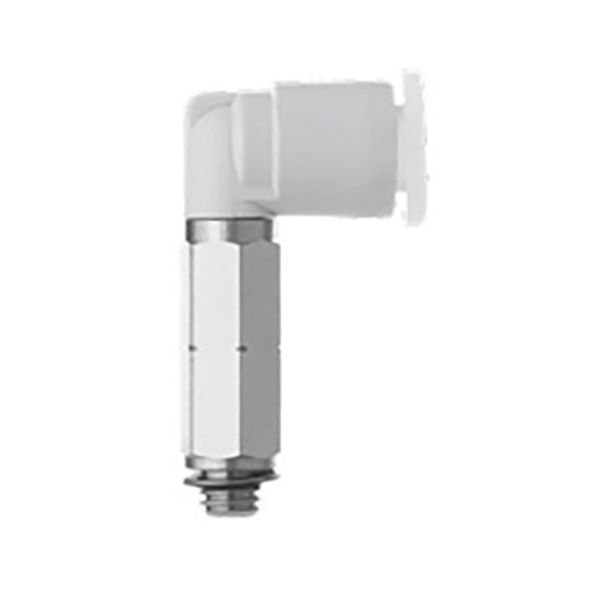

M3GM5：メートルおねじ M3×0.5 / M5×0.8

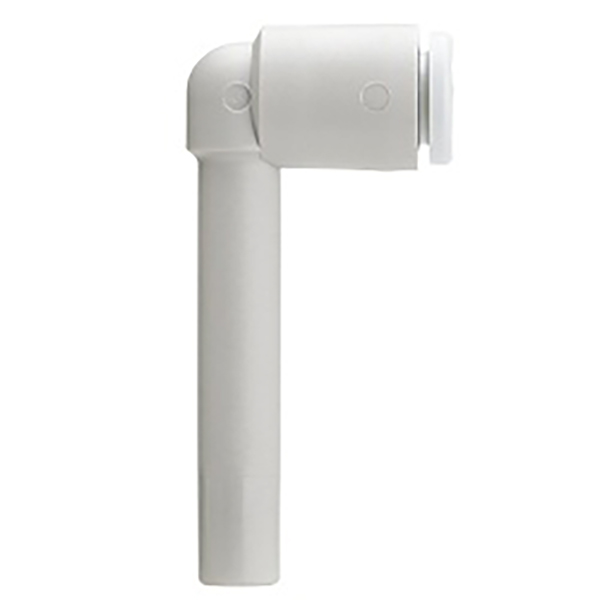

-99：非減速拡張バージョン、両端同径チューブ接続、ネジなし

3. 主要な技術仕様と材料

アイテム	パラメータ
本体材質	PBTエンジニアリングプラスチック、高い耐衝撃性
ねじセクション	真鍮に防錆のためのニッケルメッキを施したもの
シール材質	NBRニトリルゴム
互換性のあるチューブ	PUチューブ、PAナイロン空気圧チューブ
使用圧力	0～1.0MPa、真空対応
動作温度	-20℃～+60℃
接続方法	プッシュイン。チューブを挿入または取り外すためのプレスリリースリング

4.完全なモデルリスト

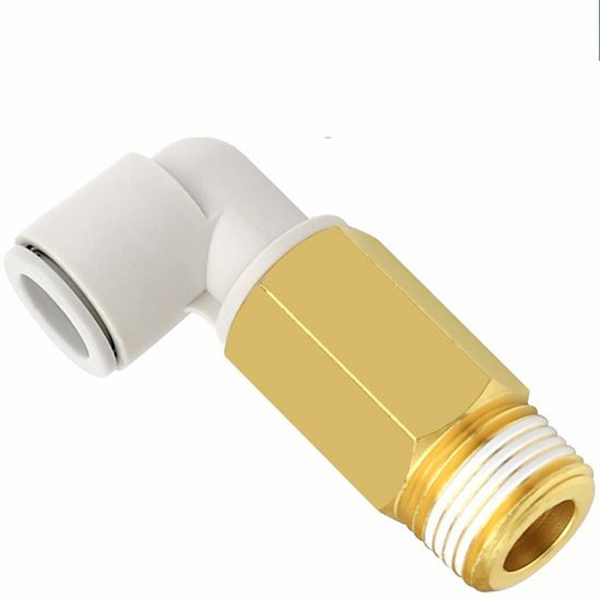

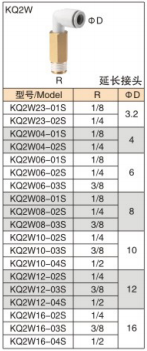

4.1 インチ R ねじバージョン (真鍮おねじ)

モデル	おねじR	チューブΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

4.2 メートル法 M ネジのバージョン

モデル	おねじ	チューブΦD
KQ2W02-M3G	M3×0.5	2
KQ2W02-M5	M5×0.8	2
KQ2W23-M3G	M3×0.5	3.2
KQ2W23-M5	M5×0.8	3.2
KQ2W04-M3G	M3×0.5	4
KQ2W04-M5	M5×0.8	4
KQ2W06-M5	M5×0.8	6
