KQ2Vシリーズ エアワンタッチ継手

SOLH KQ2Vシリーズ エアー圧式ワンタッチL分岐継手 | SMC KQ2V相当

ブランド: SOLH by Richge Technology | KQ2V ワンタッチエアLコネクタファミリー

1. 製品概要

     SOLH KQ2Vシリーズは、多分岐タイプのおねじL型ワンタッチ式空気圧継手です。空気圧回路における空気源の分配とパイプラインの方向変更用に設計されています。 SMC KQ2Vシリーズと完全互換。白いエンジニアリングプラスチックの本体とニッケルメッキ真鍮の糸で作られています。接着剤を使わずに素早く組み立てられます。 PU および PA 空気圧チューブと互換性があります。自動化機械、バキュームピック＆プレース、シリンダー配管システムなどに広く採用されています。

  さまざまなレイアウト要件に対応する 5 つのサブモデル:

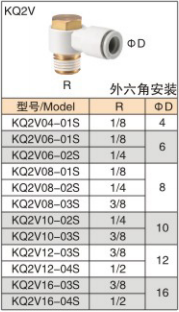

     KQ2V：標準L型シングルコンセント、外付け六角取付、1in1out

     KQ2VS：標準L型シングルコンセント、内部六角ソケット取付、1in1out

     KQ2VF：カスケード式L継手、Rおねじ＋Rcめねじ、直列接続可能、1in1out

    KQ2VD：垂直1対2分岐継手、おねじ入口1個、同径ホース出口2個

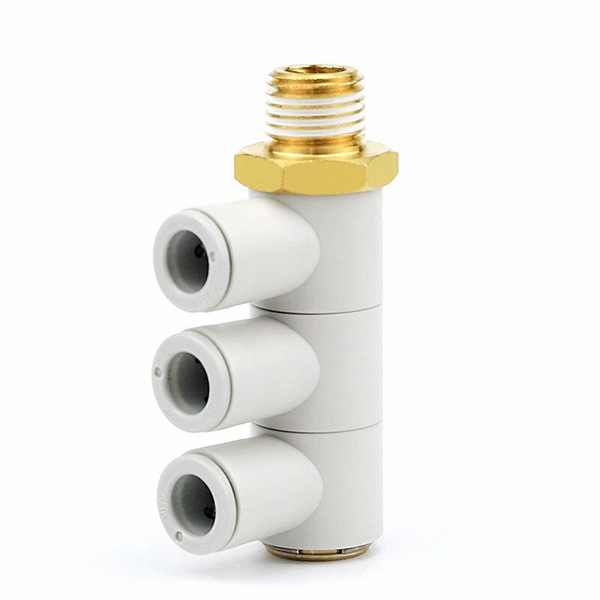

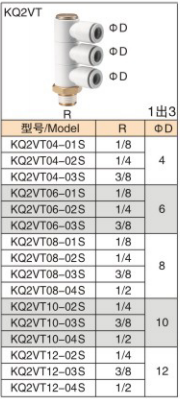

     KQ2VT：垂直1対3分岐継手、おねじ入口1箇所、同径ホース出口3箇所

2. 型式コードの説明

  例：KQ2VD04-01S

      KQ2V = シリーズベースコード

      D T / S / F = 構造接尾辞

     D: 1対2の垂直分岐

     T：1対3の垂直分岐

     S：内径六角Lエルボ

      F：カスケード式Lエルボ

     末尾なし：外径六角標準Lエルボ

     04=チューブ外径ΦD：4mm

     01S = おねじ R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

3. 仕様概要表

4. 材質と動作条件

5. サブモデルの機能

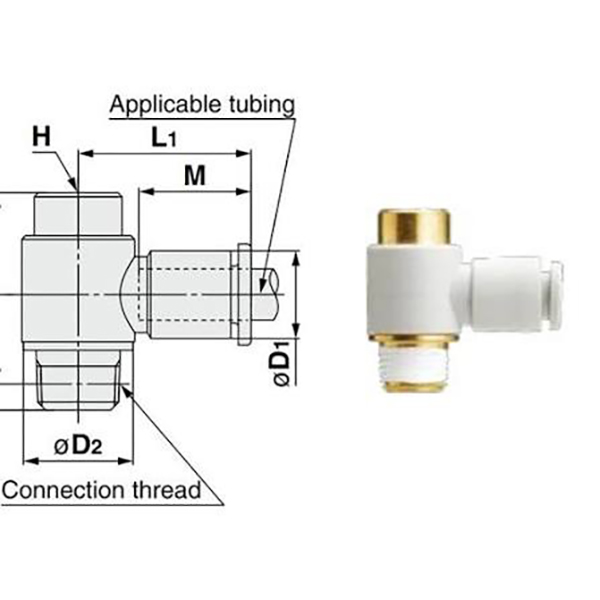

     • KQ2V(外径六角Lエルボ)：レンチ締め用の先端六角外ネジ付標準Lエルボです。最も広く使われているベーシックタイプで、最大Φ16の大型チューブまで対応します。

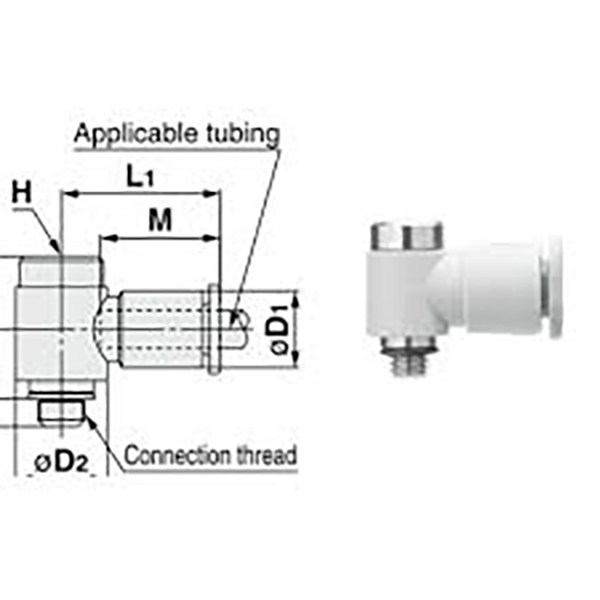

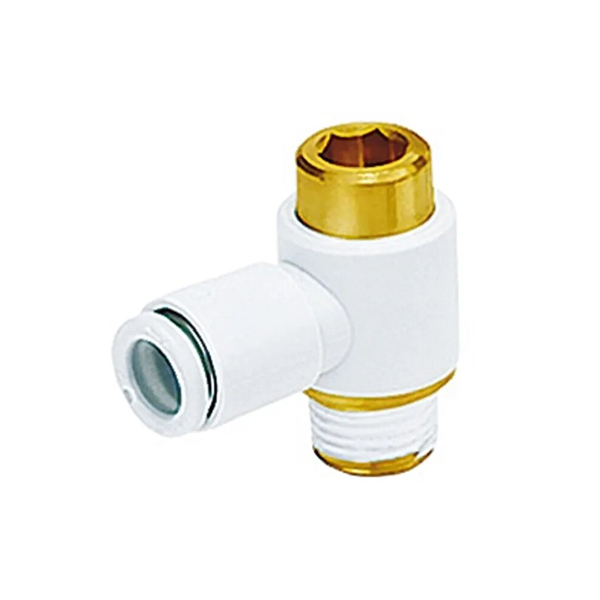

     • KQ2VS(内径六角Lエルボ): ねじポートの内部六角ザグリ。限られた狭い設置スペース向けに設計されています。 M5 細ネジバリエーションは小型シリンダーに適合します。

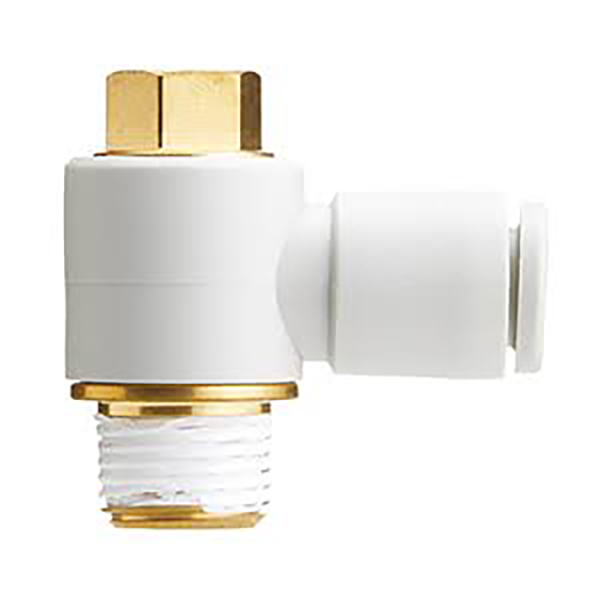

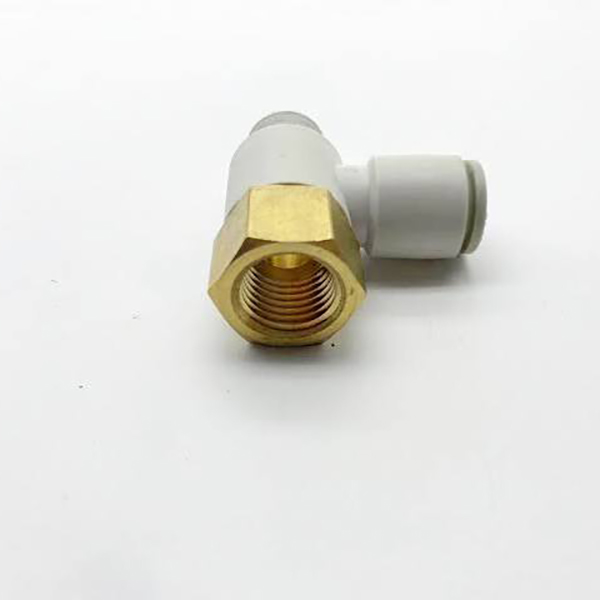

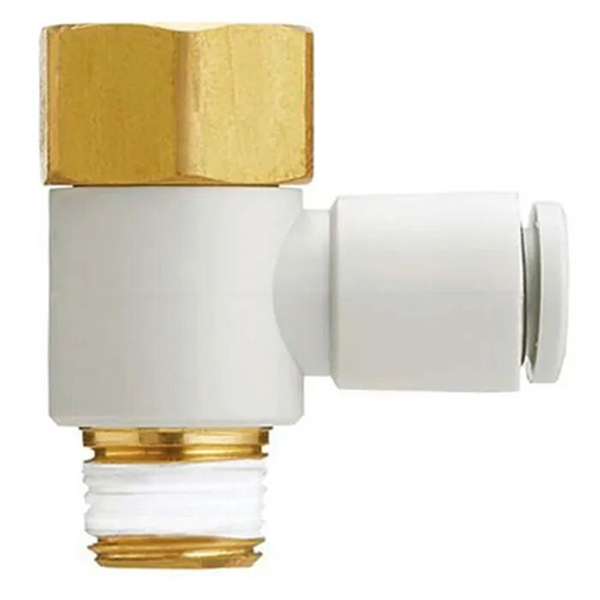

     • KQ2VF（カスケード式Lエルボ）：RおねじとRcめねじを装備しています。複数の継手を直列に接続してマルチパス分岐を行うことができるため、マニホールド ブロックの要件が軽減されます。

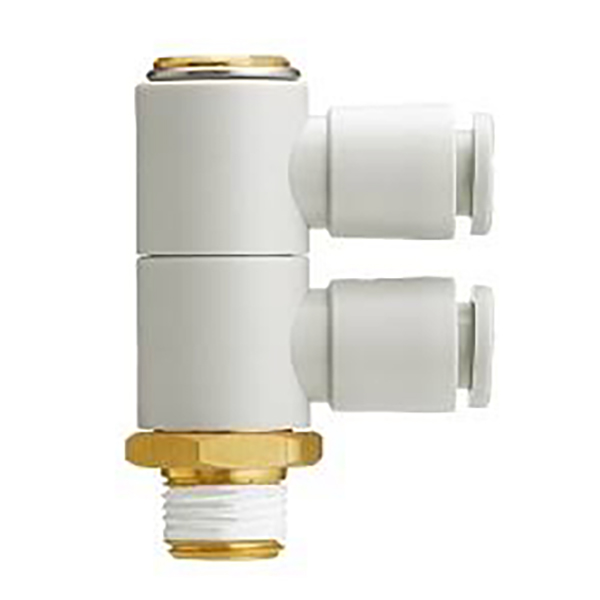

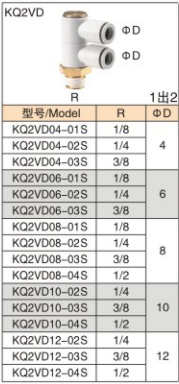

     • KQ2VD（垂直1対2分岐）: 単一ネジの空気入口、垂直に 2 つの等しいチューブ出口に分かれています。コンパクトな 1-in-2-out の空気分配により、総取り付け数が削減されます。

     • KQ2VT（垂直1対3分岐）: 単一ネジの空気入口、垂直に 3 つの等しいチューブ出口に分割されています。ミニ エア マニホールド。オートメーションにおけるマルチサクション カップのエア分配によく使用されます。

6. インストール手順

     •  チューブの端を垂直に平らにカットします。 「カチッ」と音がしてロックされていることを確認するまで、チューブを継手にまっすぐ挿入します。

     •  チューブの取り外し: 継手の白いリリースカラーを押し、同時にチューブを外側に引っ張ります。

     •  PTFEテープをネジ山に巻き付けます。六角部分のみ締め付けてください。ひび割れを防ぐため、プラスチック本体にトルクを加えないでください。

     •  KQ2VF シリーズを直列接続する場合は、空気漏れを防ぐためにネジ山を適切にシールしてください。

7. アプリケーションシナリオ

     • 自動化機械

     • ロボット真空吸引カップシステム

     • 空気圧シリンダの空気源分配

     • 生産ラインの空気圧回路

     • 包装機械および試験治具の空気回路
