KQ2Dシリーズブランチティーワンタッチ継手

SOLH KQ2D Y形分岐ティーワンタッチワンタッチ管継手、SMC KQ2Dからそのまま置き換え可能。 1 入力 2 出力の空気圧スプリッターには、等径、インチ R ネジ、メートル M ネジのオプションが含まれています。 PUおよびPAチューブと互換性があり、自動空気圧配管の圧力損失が低い真空および圧縮空気回路に適しています。

お問い合わせを送信

製品説明

SOLH KQ2Dシリーズ Y型分岐ティーワンタッチ継手 | SMC KQ2D 相当品空圧1対2スプリッタ

ブランド: SOLH by Richge Technology | KQ2D Y型ワンタッチエア式ティー継手

1. 製品概要

KQ2Dシリーズは、SOLHフルKQ2エア式ワンタッチ管継手ファミリーに属するY型分岐ティーワンタッチ継手です。工具不要のプッシュ接続設計を採用し、自動空気圧システム用に 1 つの空気源を 2 つの並列空気回路に効率的に分割します。

構造分類：Y字二股1in2out構造で、等径チューブYティー、帝国テーパーRねじYティー、メートル細目MねじYティーの3種類を用意しています。

材質と互換性：高強度PBTボディ、ステンレス製止め爪、NBRニトリルゴム製シールリング。 PU ポリウレタンチューブおよび PA ナイロンチューブと互換性があり、圧縮空気正圧および真空負圧パイプラインの兼用です。

2. 全モデル分類と仕様リスト

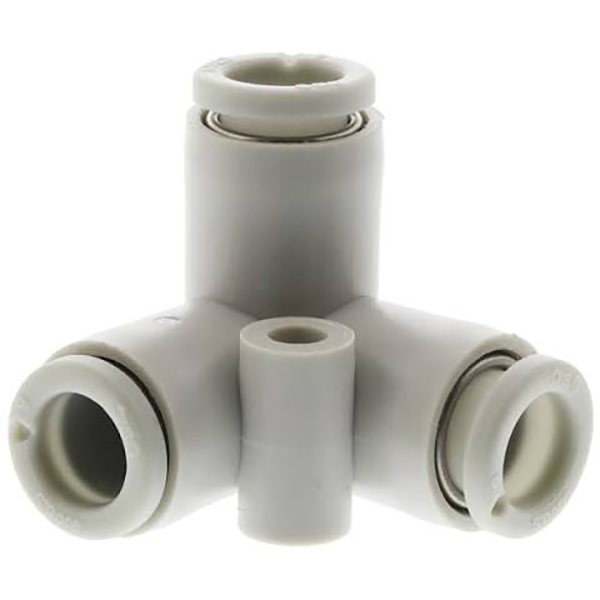

2.1 等径 Y ティー (KQ2Dxx-00、ねじなし 3 ウェイ同サイズ)

3 つのポートはすべて同一のチューブ直径、スレッドレス設計を採用しており、同じ仕様のパイプラインシステムでバランスの取れた 1 対 2 の空気分配を実現します。

モデル	チューブ外径ΦD(mm)
KQ2D04-00	4
KQ2D06-00	6
KQ2D08-00	8
KQ2D10-00	10
KQ2D12-00	12

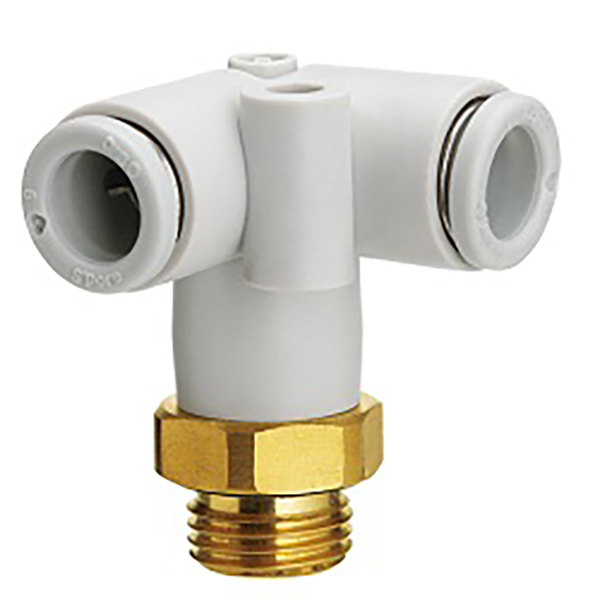

2.2 インペリアルテーパーおねじ R Y ティー (下ねじ入口、デュアルチューブ出口)

下部は空気源入口用の帝国 R テーパおねじ、上部はチューブ接続用の 2 つの平行なプッシュインポートで、ねじ込み取り付けおよび固定空気源分岐に適しています。

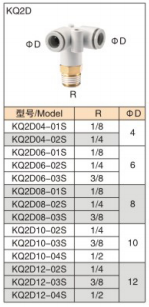

モデル	Rネジ仕様	チューブ外径ΦD(mm)
KQ2D04-01S	R1/8	4
KQ2D04-02S	R1/4	4
KQ2D06-01S	R1/8	6
KQ2D06-02S	R1/4	6
KQ2D06-03S	R3/8	6
KQ2D08-01S	R1/8	8
KQ2D08-02S	R1/4	8
KQ2D08-03S	R3/8	8
KQ2D10-02S	R1/4	10
KQ2D10-03S	R3/8	10
KQ2D10-04S	R1/2	10
KQ2D12-02S	R1/4	12
KQ2D12-03S	R3/8	12
KQ2D12-04S	R1/2	12

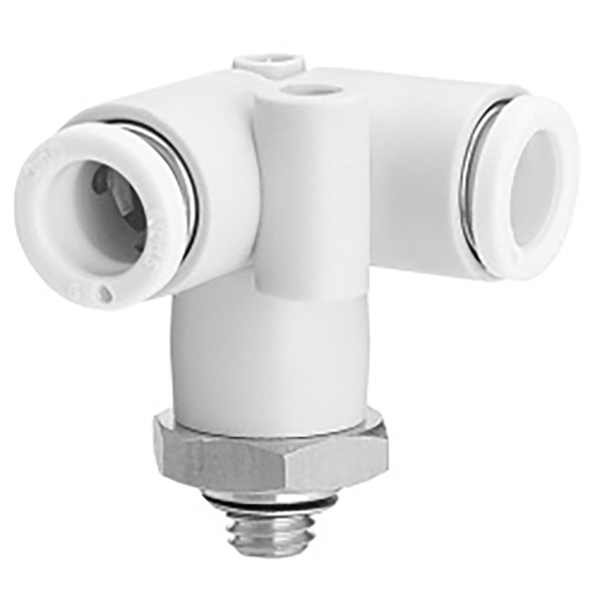

2.3 メートル細目おねじ M Y ティー (下部 M ねじ入口、デュアルチューブ出口)

底部は精密メートル細目おねじで、小型空圧モジュールや小スペースの自動化機器配管に適したコンパクトな構造です。

モデル	メートルねじ仕様	チューブ外径ΦD(mm)
KQ2D04-M5	M5×0.8	4
KQ2D04-M6	M6×1.0	4
KQ2D06-M5	M5×0.8	6
KQ2D06-M6	M6×1.0	6

3. 技術仕様

アイテム	パラメータ
互換性のあるチューブ	PUポリウレタンチューブ、PAナイロン空気圧チューブ
使用圧力範囲	真空 -100kPa ～正圧 1.0MPa
動作温度	0℃～60℃
組み立てと分解	チューブ挿入後の自動ロック。白いリリースリングを押してチューブを引き抜きます
芯材	PBT本体、ステンレス爪、NBRゴムシール

4. アプリケーションシナリオ

• 自動生産ラインおよび治具空気圧回路用の 1 対 2 の空気源分配

• ロボットエンドエフェクター真空システム用のデュアル吸引カップ同期空気供給

• デュアルシリンダー同期運転のための並列パイプライン分割

• 狭いスペースの空気圧機器の配管をコンパクトですっきり取り回せます。

5. 選択ガイド: KQ2D Y ティー vs KQ2T T ティー

• KQ2D Y型ティー: 2つの平行な出口を備えた滑らかなY字型分岐を採用しています。気流の乱流が少なく、圧力損失が小さいため、よりバランスのとれた気流分布が得られます。狭い設置スペースと同じ側の平行なチューブ配線用に最適化されており、デュアル同期吸引カップとデュアルシリンダーシステムに最適です。

• KQ2T T型ティー：垂直に横に分岐した古典的な直交T字型構造。標準の 90° 垂直横方向パイプライン分岐用に設計されており、通常の機械レイアウトやメインパイプラインの横方向分岐シナリオに最適です。

• 選択のヒント：選ぶKQ2D 狭いスペースおよび同じ側に平行に分散されたチューブの場合。選ぶKQ2T 垂直の横方向のパイプライン出口と従来の直角分岐レイアウト用。
