コントロールバルブ

SOLH VM4 (VM400) 中型 3 ポート ポペット メカニカル バルブは、同等の SMC モデルと完全に互換性があり、ミニ VM1 シリーズと高流量 VM2 シリーズの間に位置します。その主な利点は、-100kPa 真空から 1.0MPa 正圧までの全圧力範囲との互換性にありますが、VM2 では利用できない機能です。標準 Rc1/8 ポートを採用し、オプションの NPT/G1/8 ネジと Cv=0.38 の流量を採用し、サイドポートおよびボトムポートの配管レイアウトに対応します。堅牢な金属ボディで構築されており、1000m/s²の衝撃と激しい振動に耐え、過酷なヘビーデューティー生産ラインに適しており、無潤滑防塵ポペットシールにより長寿命を実現します。交換可能なアクチュエータの完全なセットが提供されています: 標準/硬化耐摩耗性スチール製ローラー レバー、一方向アンチリバウンド ローラー、ストレート プランジャー、マルチカラー マッシュルーム緊急停止ボタン、2/3 ポジション ロータリー ノブ、ロック可能な押しボタン、トグル ヒンジ レバー。シリンダおよびスライドテーブルのストロークリミット検出、真空吸着/解放回路、装置の手動ジョグコミッショニング、機械安全緊急インターロックおよび治具治具の切り替えに広く適用されており、真空適合性と強力な耐衝撃性を必要とする作業条件に最適な中型メカニカルトリガバルブです。

SOLH VZM500 5/2 ウェイ メカニカル バルブは、信頼性の高い弾性シール技術を使用して開発され、十分な在庫を備えた社内で量産されています。この SMC 互換の中流量空気圧制御バルブは、リミットトリガー、手動ジョグ、安全インターロック用の豊富なアクチュエータヘッドをサポートしています。 Cv 0.6 の流量性能と 300cpm の高周波機能を提供し、フットマウントおよびマニホールドの設置をサポートします。オイルフリーかつ漏れゼロのこの製品は、自動生産ライン全体でのデュアルシリンダー同期、回路スイッチング、および機械的リミット制御の標準コンポーネントとして機能します。

SOLH ITV 大流量電空比例バルブは、同等の SMC モデルと完全に互換性があります。閉ループ圧力フィードバック システムを採用し、DC0 ～ 10V の電圧、4 ～ 20mA の電流アナログ信号、および CC-Link、PROFINET、EtherNet/IP を含むオプションのフィールドバス通信を受け入れ、±1% FS 制御精度と IP65 防塵および防滴保護を備えた無段階の高精度リモート空気圧調整を実現します。 3 つのシリーズが異なる流量範囲をカバーしています。微小流量用の ITV1100、ユニバーサル中流量用の ITV2100、および最大 4400 L/min ANR の重大流量用の ITV3100 で、圧力は 0.005 ～ 0.9 MPa まで調整可能です。 DC24V低電力電源でRc/NPT/Gネジとワンタッチ継手に対応し、LEDデジタル表示と自己診断アラームを内蔵しています。大口径シリンダの作動、フィルムおよびワイヤの一定張力制御、半導体および光学精密プロセス、自動塗布およびコーティング、溶接およびリベット打ち装置の多段階圧力切り替えに広く適用され、複数の手動レギュレータを置き換えて自動生産ラインのデジタル集中圧力制御を実現します。

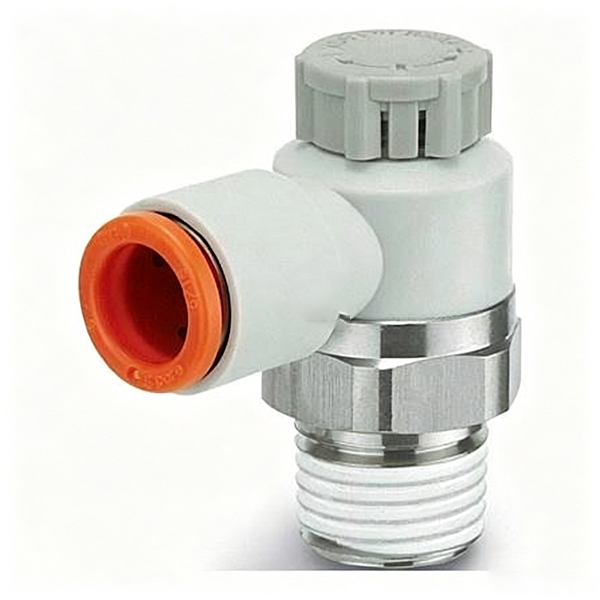

SOLH AS シリーズ AS2201F エルボ メータアウト空気圧スピード コントロール バルブ。SMC AS シリーズと完全に互換性があります。ワンタッチクイック継手、オプションのSプレシールネジ、Aプッシュロック防振ハンドル。産業用空気圧シリンダの流量調整に広く使用されている、メータアウト / メータイン スロットリング モード、複数のネジ山とチューブ サイズのオプションをサポートしています。

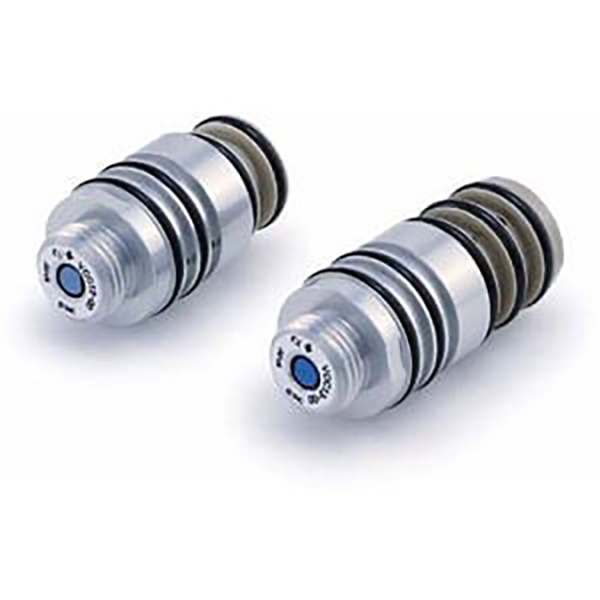

SOLH VCC シリーズ空気圧流体制御バルブは、成熟した PTFE ダイヤフラムの研究開発技術を活用しています。入手可能な在庫を備えた社内で製造されており、世界中の自動車用スプレー、実験用流体の流通、および化学プロセスのエンドユーザーに供給されています。このパイロット操作の溶剤流体バルブは、ゼロ摺動摩擦、低残留性能、耐塗料および腐食性溶剤を実現します。マニホールドの設置と 500 万回以上のサービス サイクルをサポートし、爆発の危険性がある塗装作業場や精密流体取り扱い施設における本質安全な媒体切り替えを保証します。

カスタム SOLH XT92-51-X2 精密圧力検出バルブは UTC 向けにカスタマイズされており、通常の精密レギュレーターとは機能的に異なり、圧力閾値トリガー、低圧安全インターロック、二重回路空気圧信号スイッチング専用です。直動構造で切替圧力を0.1～0.5MPaまで調整できるため、SMC製配管継手との互換性が高く、ブラケットやパネルへの取付にも対応します。サイレンサ排気ポートを内蔵し、あらかじめ設定したしきい値の上下でエア経路を自動的に切り替え、圧力スイッチと電磁弁の組み合わせを置き換えてエア回路を簡素化します。機器の低圧インターロック、デュアルエア供給スイッチ、起動圧力許可制御などに広く使用されており、連続的な圧力調整ではなく、空気圧信号の検出のみに機能します。

SOLH VNA201 は、バランス型ポペット構造を備えた自社開発の標準化された 2/2 方外部パイロット流体制御弁です。 0.2～0.7MPaのパイロットエアで駆動し、差圧ゼロ起動と双方向流体の流れを実現し、低圧・真空・変動エア下でも安定したスイッチングを実現します。最適化された内部流路により、大きな流量と低い圧力損失を実現します。 100万回の耐久試験で検証された耐摩耗シールと堅牢な弁体を備え、無潤滑・メンテナンスフリーで防汚性能も備えています。コンパクトで軽量なボディにより、3/8 インチおよび 1/2 インチのポート サイズで全角度での取り付けが可能で、エア パイロットおよびソレノイド パイロット制御をサポートします。圧縮空気、不活性ガス、軽油、中性気液混合流体に対応しており、工作機械のシリンダ緩衝、冷却潤滑、高速排気、パイプラインの開閉、梱包・洗浄自動化機器などに幅広く使用されています。

SOLH VR51 全空気圧両手安全インターロックバルブは、EN ISO 13851 および EN574 安全規格に準拠しています。組み込みの 0.5 秒同期検出アンチチート ロジックが統合されています。出力空気は、2 つのボタンが 0.5 秒以内に押された場合にのみ作動し、手を押しつぶされる怪我を避けるために、いずれかのボタンを放すと空気の供給が即座に停止します。電気部品を使用しない完全空気圧式で、粉塵、湿気、可燃性の作業場に本質的な防爆性能を提供します。 3/2ウェイロジックバルブには、標準の排気サイレンサーと耐摩耗性無潤滑スプールが付属しており、長寿命を実現します。 φ6/1/4"難燃性ワンタッチ継手とオプションの取付ブラケットを装備し、背面または底面の配管レイアウトをサポートし、パンチング、リベット打ち、切断、射出成形などの危険性の高い加工機械の標準安全インターロック部品として機能します。

SOLH 3A シリーズ 3/2 方向外部空気操作方向制御弁は、主流の業界標準に従って製造されています。このシリーズは、電磁コイルを一切使用せずに空気圧信号入力によって完全に駆動され、単動空気圧シリンダの伸長、収縮、および圧力保持を制御するように設計されています。これは、完全電気を使用しない空気圧回路、危険な爆発性雰囲気、およびフェールセーフ産業機械にとって重要な安全制御要素として機能します。 標準の 3 ポート レイアウトは、世界的な工業定義に従っています。P はメイン圧縮空気供給入口、A は単動シリンダに直接接続された作業出口、R は圧力解放と迅速なスプリング リセット用の排気ポートです。 2 つの制御構成が利用可能です。シングル空気圧制御モデル (3A×10) は、外部空気信号を受信すると切り替わり、制御空気信号がなくなると内蔵スプリングによって自動的にリセットされ、フェールセーフなリセット性能を保証します。ダブルエア制御タイプ（3A×20）はラッチングスプール構造を採用しており、制御エアが遮断された後もバルブの位置を永続的にロックし、長期間のクランプと位置決めを維持します。 このバルブは、高強度アルミニウム合金のバルブボディと精密加工されたスプールで構成されており、0.15～0.8MPaの使用圧力範囲内で濾過精度40μm以上の濾過された圧縮空気下でのオイルフリー動作をサポートします。ミニチュア 3A100 からヘビーデューティー高流量 3A400 までの 4 次元仕様は、M5 から G1/2 ねじ接続をカバーし、海外プロジェクトでは NPT ねじもオプションです。このバルブは内部電気部品がないため、本質的な防爆性能を備えており、可燃性、粉塵、湿気の多い作業環境に最適です。ランダムなマルチアングル設置とモジュラーバルブバンクのマニホールドアセンブリをサポートしており、ワーククランプ機構、空気圧安全インターロックシステム、長時間の位置決めステーションに広く導入されています。
