KQ2X・KQ2XDシリーズ 省力化多方ワンタッチ継手

SOLH KQ2X / KQ2XDシリーズ 径違いY＆多方向ワンタッチ継手 | SMC相当エアスプリッタ

ブランド: SOLH by Richge Technology | SMC KQ2X / KQ2XD 交換用レデューシング Y & 4 方向プッシュイン スプリッタ

1. 製品概要

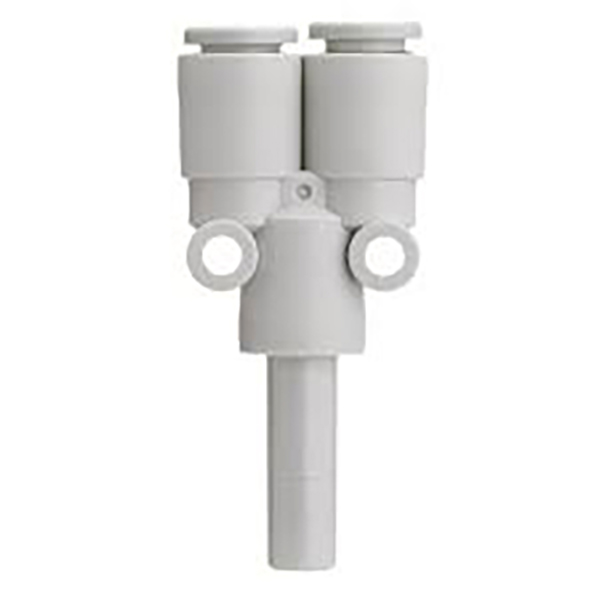

KQ2X シリーズ: 縮小 Y 型スプリッター、1 入力 2 出力

     KQ2XはY形1対2減速ワンタッチ継手です。ポート②は単一のステムポートです。ポート①は 2 つの同一のプッシュインポートで構成されています。 1つの流入空気流を、異なる入口および出口チューブサイズを備えた2つの等しい直径の出力に分割し、空気圧回路および真空ライン分配の削減とパイプライン分岐を実現します。

     材料： PBT プラスチックボディ、NBR シールリング。 PU/PA空気圧チューブと互換性があります。素早く押し込むだけで組み立てられるため、PTFE テープは必要ありません。

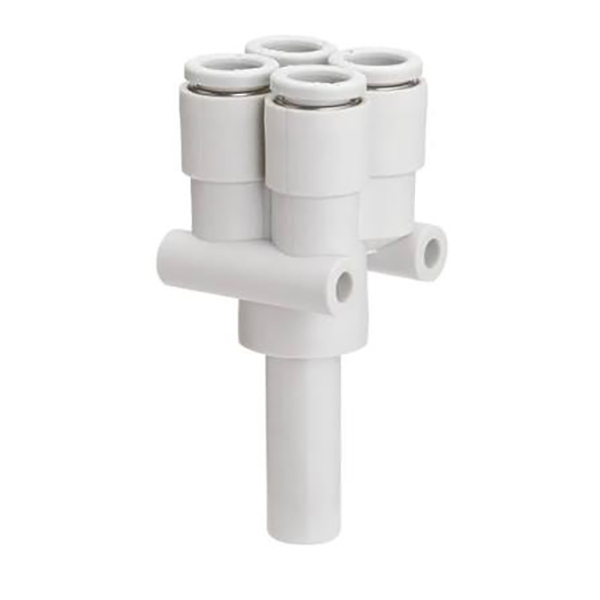

KQ2XDシリーズ：クロスタイプ4分配器 1入力4出力

     KQ2XDは1対4の縮径多ポートワンタッチ継手です。ポート②は単一のステムポートです。ポート①には、4 つの同一のプッシュイン ポートがあります。 1 つの空気供給を 4 つの等しい直径の分岐に分割し、設計を縮小して取り​​付けスペースを節約します。マルチステーションの小型真空または空気圧分配に最適です。

KQ2Xと同じ材質：PBTボディ+NBRシール、プッシュイン構造、PUおよびナイロンエアチューブと互換性があります。

2. 型式コードの説明

KQ2Xシリーズ

  形式: KQ2XXX-XX
     上2桁：2つの分岐ポート（ポート①）のチューブ外径
     下2桁：メイン入口ポート（ポート②）のステム外径
     例：KQ2X04-06 →ポート①：Φ4プッシュインポート×2個ポート②：Φ6ステム

KQ2XDシリーズ

   形式: KQ2XDXX-XX
     上2桁：4分岐ポート（ポート①）のチューブ外径
     下2桁：メイン入口ポート（ポート②）のステム外径
     例：KQ2XD04-06 →ポート①にΦ4×4ポート。ポート②：Φ6ステム

3. 主要な技術仕様と設置ガイド

インストール手順

     • チューブを垂直に直角に切り、フィッティングにしっかりと収まるまで挿入します。

     • チューブを取り外すには、最初にリリースリングを押してから、チューブを引き出します。

差別化ガイド

     • KQ2X: 入口1、出口2（Y型2分岐器）

     • KQ2XD: 1 インレット、4 アウトレット (クロス 4 ウェイ スプリッター)

アプリケーションシナリオ

     • 自動化における複数の吸盤の真空回路分配

     • 小型治具、3C、包装機器用のエアブランチ

     • マルチステーション小型真空モジュール用のコンパクトなマニホールド

     • 設置面積を削減したロボットエンドエフェクターのエアライン分割
