KQ2U・KQ2UDシリーズ Y型多ポートワンタッチ継手

SOLH KQ2U / KQ2UDシリーズ Y型マルチポートワンタッチ継手 |空気圧マニホールドコネクタ

ブランド: SOLH by Richge Technology | SMC KQ2U/KQ2UD相当 Y多出口ワンタッチ管継手

1. 製品概要

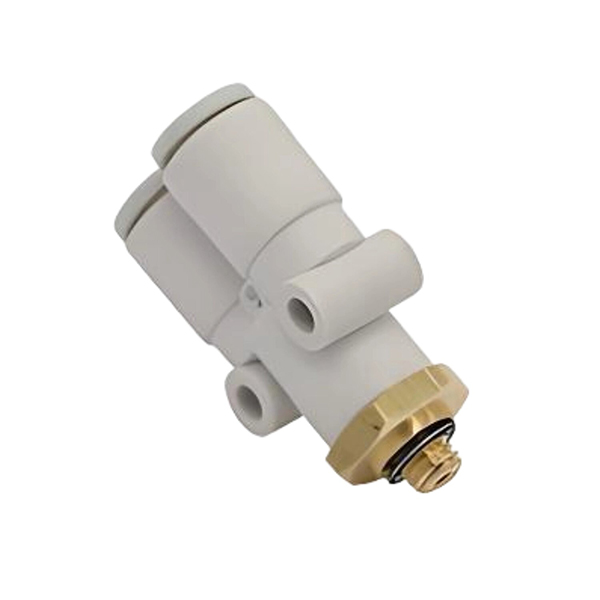

     KQ2U は Y 型 1 入力 2 出力のプッシュイン スプリッターです。 KQ2UDはY型1in4outのプッシュインマニホールドです。どちらもSOLH KQ2エア式ワンタッチ管継手シリーズです。 PBT本体とニッケルメッキ真鍮おねじで構成されています。 PU エア チューブの直接プラグ アンド プレイ、PTFE テープは不要です。 1対2 / 1対4の空気回路分割用に設計されており、SMC KQ2U / KQ2UDと完全に互換性があります。オートメーション機器、真空吸引カップ、空気圧アクチュエーターの空気分配に広く採用されています。

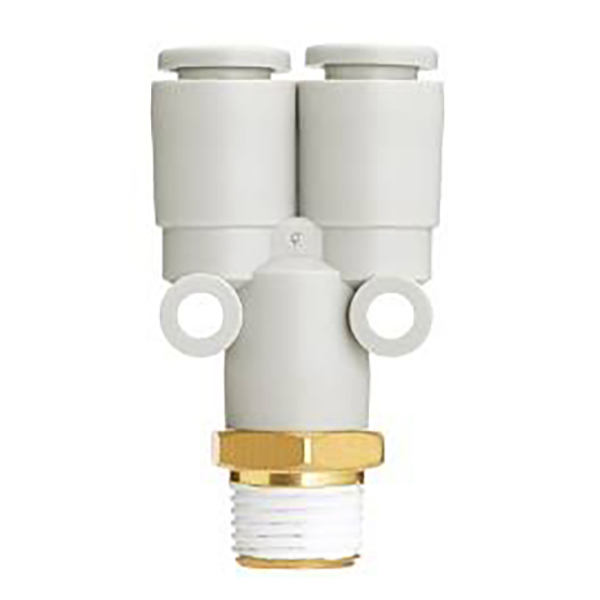

     KQ2U: 入口1、出口2（Y型1対2分割）

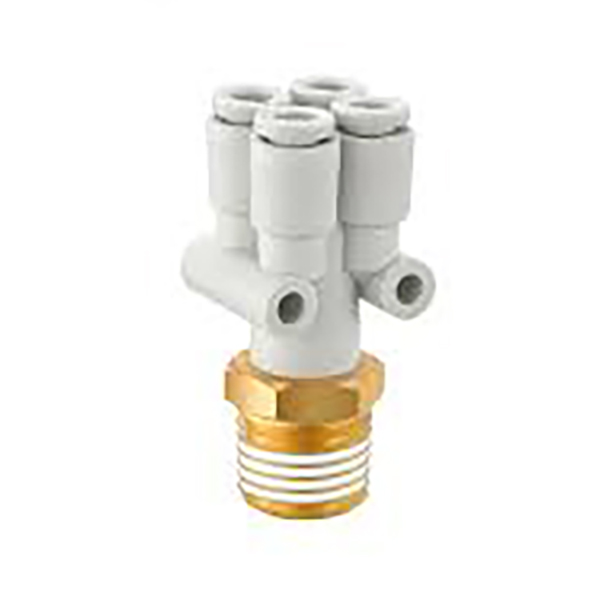

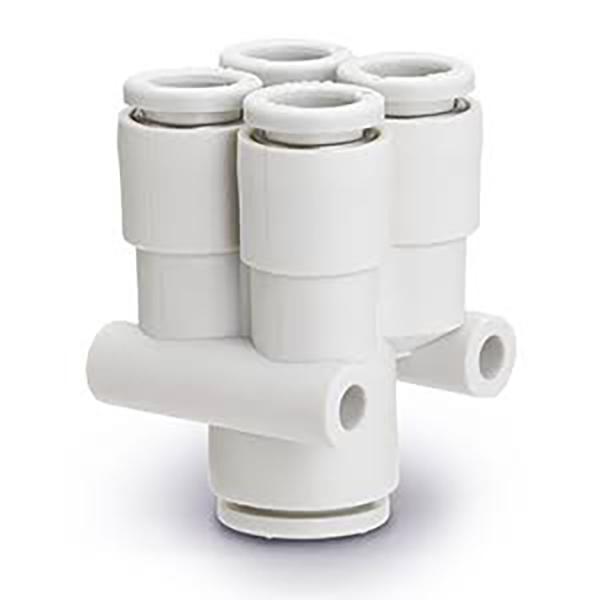

     KQ2UD: 入口1、出口4（Y型1～4分割）

2. モデルの命名規則

2.1 KQ2U (1 入力 2 出力 Y スプリッター)

  1.おねじバージョン KQ2Uxx-xxS 例：KQ2U06-02S
     KQ2U：Y型1in2out継手
     06:出口ポートのチューブ外径Φ6mm
     02S：テーパおねじ R1/4（S＝Rテーパおねじ）
     ねじコード：01S=R18、02S=R1/4、03S=R3/8、04S=R1/2

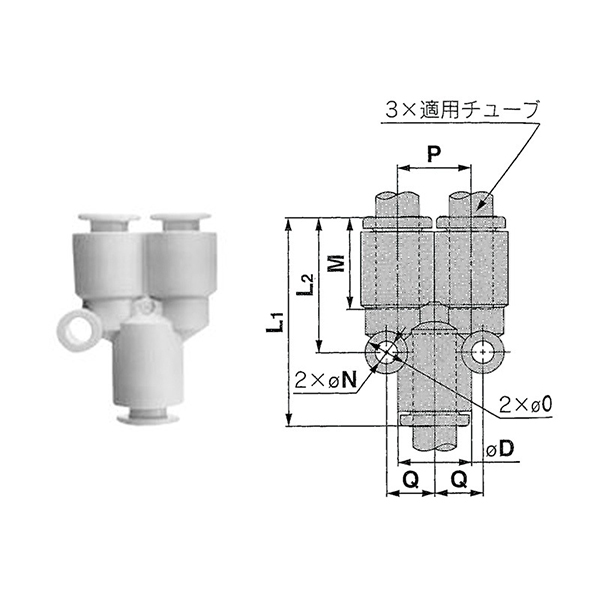

  2.ストレート等径管バージョン KQ2Uxx-00 例：KQ2U08-00
     インレットと 2 つのアウトレットは同一のチューブ外径を共有し、すべて Φ8mm

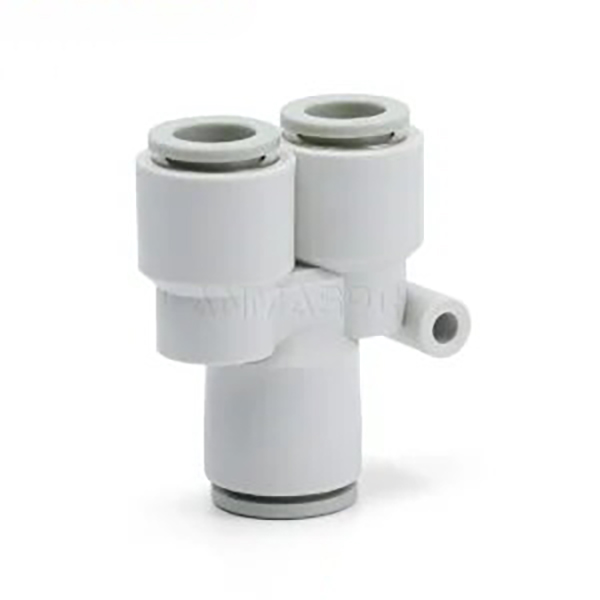

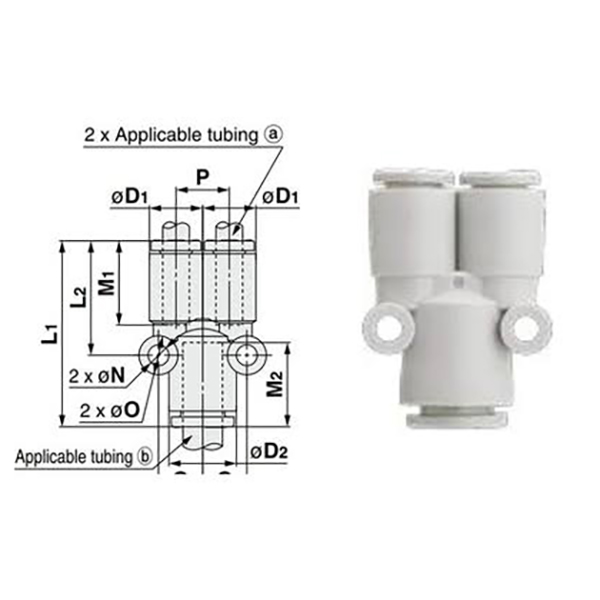

  3.ストレートレデューシングバージョン KQ2Uxx-yy 例：KQ2U04-06
     2口Φ4。メインインレットΦ6、異径縮小スプリット

 4.有刺鉄線バージョン KQ2Uxx-99

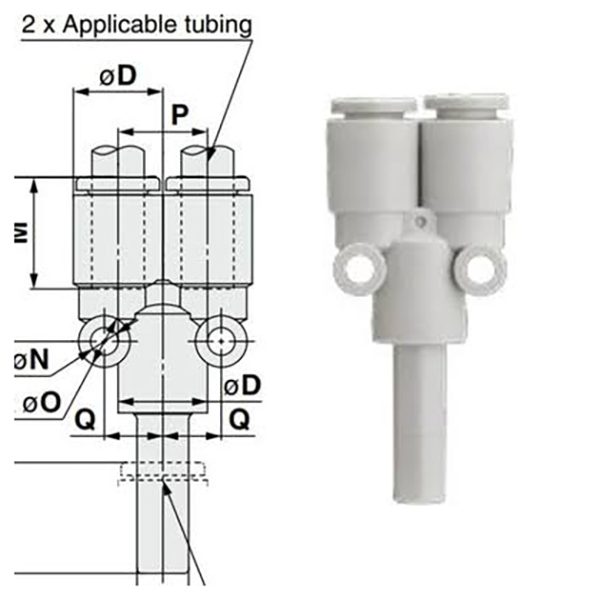

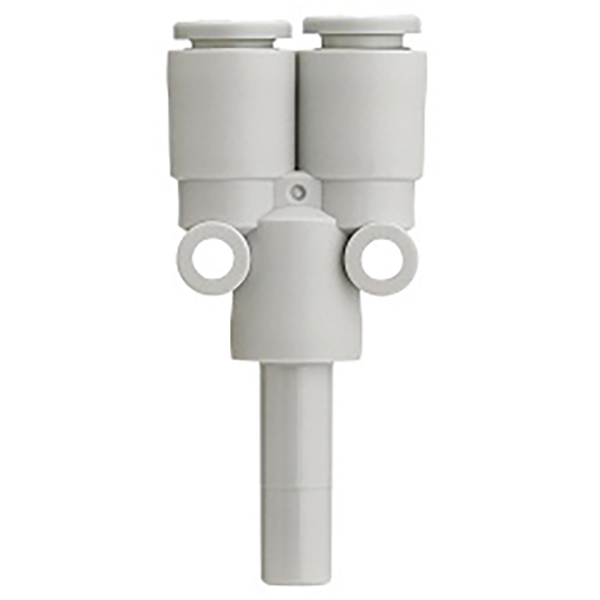

     底部にプラスチック製の剛性プラグ シャンクがあり、メスのプッシュイン ポートに挿入して 1-in 2-out に分割します

2.2 KQ2UD（1in4out Yマニホールド）

  1. おねじバージョン KQ2UDxx-xxS 例：KQ2UD08-03S
     R38おねじ入口、Φ8チューブ用出口4個

  2. 還元管バージョン KQ2UDxx-yy 例：KQ2UD04-06
     4口出口Φ4、メイン入口Φ6、マルチポート減圧分配

3. 仕様概要表

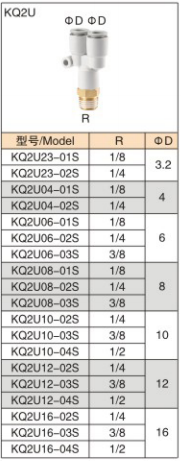

3.1 KQ2U (1 入力 2 出力 Y スプリッター)

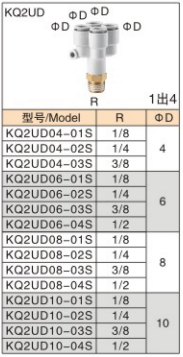

3.2 KQ2UD（1in4out Yマニホールド）

4. 一般的な技術仕様

5. 製品の特徴

     • 迅速なプッシュインアセンブリ: 即時シールのために挿入されたチューブ。白いリリースカラーを押してチューブを取り外すと、組み立て効率が大幅に向上します。

     • マルチパス空気分配: 1 対 2 分割の場合は KQ2U、1 対 4 分割の場合は KQ2UD です。空気源の分配を集中化して空気のルーティングを簡素化します。

     • 利用可能な削減オプション: 異なるサイズのチューブの接続用の等径バージョンと小径バージョン。

     • 信頼性の高いねじ山シール: 耐食性と機械的強度に優れたニッケルメッキ真鍮おねじです。

     • コンパクトなサイズ: 設置スペースが限られているため、設置面積が小さく、マニピュレータ、治具、吸盤モジュールに広く使用されています。

6. 代表的な用途

     • 真空カップアレイの分割 (複数の吸引カップが単一の真空源を共有)

     • 自動化設備用の多シリンダー空気供給

     • 包装機械、3C機器、射出成形機用の空気圧回路

     • 空気圧検査および試験治具のエアライン分割

7. インストールに関する注意事項

     • チューブをバリなく垂直に切断します。バリによりシールリングに傷がつき、エア漏れの原因となる場合があります。

     • チューブを底部まで完全に押し込み、リリースカラーがチューブをしっかりとロックしていることを確認します。

     • 水、油、腐食性の強い流体には使用できません。圧縮空気および真空サービスのみ。

     • プラスチックの亀裂を防ぐため、ジョイントの付け根で繰り返し曲げることは避けてください。
