KQ2R プッシュフィットメスエンドキャッププラスチック

SOLH KQ2Rシリーズ 減速機ストレートワンタッチ継手 | ワンタッチ継手異径チューブカプラー

ブランド: SOLH by Richge Technology | SMC KQ2R相当 径違いストレートワンタッチ空気圧継手

1. 製品概要

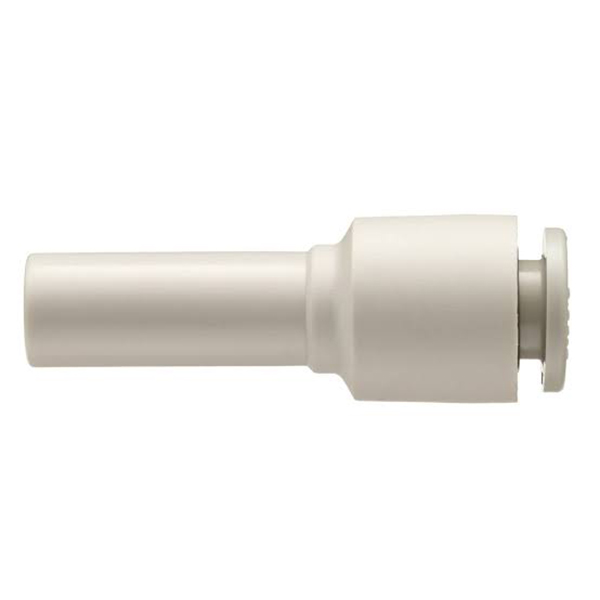

     KQ2Rは、KQ2シリーズの減速ストレートワンタッチ継手で、異径チューブカプラとも呼ばれます。これは、外径の異なる 2 本のエア チューブをインライン接続するために特別に設計されており、空気圧システムで最も一般的に使用される減速アクセサリの 1 つです。

2. 型式と構造の説明

  型式例：KQ2R06-08
     KQ2：SMC第2世代ワンタッチ管継手シリーズ
     R：レデューサー、レデューサーストレート構造
     06:ポート①のチューブ外径(mm、Φ6mm)
     08:ポート②のチューブ外径(mm、Φ8mm)

  構造上の特徴

     • 両端は標準の KQ2 ワンタッチ ポートを採用しています。一方の端は小径チューブ用、もう一方の端はストレートな内部流路を備えた大径チューブ用で、異なる直径のチューブのインライン接続を実現します。

     • チャネル内のスムーズなテーパー移行、分割アセンブリ (ストレート継手 + 別個の減速機) と比較して圧力損失が低くなります。流量と圧力損失に敏感な空気圧回路に最適です。

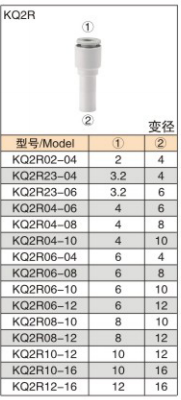

3. 完全な仕様表

4. 一般的な技術仕様 (KQ2 シリーズ全体と一致)

5. 選定・運用ガイドライン

   選択ルール: 2 つの異なる外径チューブのインライン接続には KQ2R を選択し、追加の組み合わせ継手は必要ありません。

     • チューブの端はバリがなく平らにカットする必要があります。空気漏れを防ぐため、チューブは「カチッ」と音がするまで奥まで差し込んでください。

     • 取り外しの場合: ポートのリリースカラーを押し、チューブを外側に引っ張ります。力任せに引っ張らないでください。

     • 直径の差が大きくなると、圧力損失が増加します。高流量条件下では直径の差が小さいモデルを推奨します。

6. 典型的なアプリケーションシナリオ

     • チューブ径の変換：KQ2R06-08を介してメインΦ8チューブをΦ6チューブに変換し、追加のアダプターなしでさまざまなサイズのシリンダーに適合します。

     • 機械の改造: 互換性を確保するために、古い装置の Φ6 チューブと新しい機械の Φ8 チューブを接続します。チューブ全体を交換する必要はありません。

     • 真空回路接続：異なる径の真空ラインを結合します。低リーク設計により安定した真空度を維持します。
