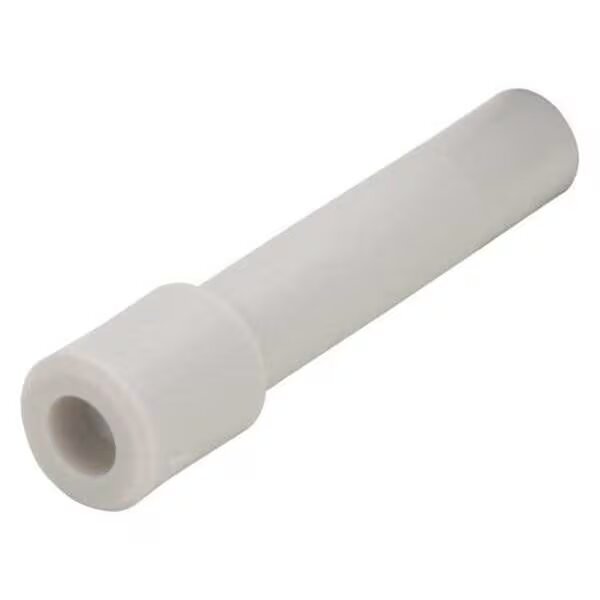

KQ2P プッシュフィットメスエンドキャッププラスチック

KQ2Pプッシュインプラグは、SMC KQ2Pと互換性のあるワンタッチ空気圧継手SOLH KQ2専用のチューブストッパーです。継手チューブのポートに直接挿入して、一時的または永久的なシールおよび圧力テストを行います。 PBT+PPボディとNBR耐油シールで作られており、真空および圧縮空気システム全体で-5℃〜+60℃の範囲で動作します。 KQ2C の外側保護キャップとは異なり、KQ2P は内部の空気通路を密閉します。再利用可能でコンパクトなので、オートメーション空気圧回路のアイドルポートのブロックに広く採用されています。

お問い合わせを送信

製品説明

SOLH KQ2P シリーズプッシュインプラグ | KQ2 エアチューブストッパー

ブランド: SOLH by Richge Technology | SMC KQ2P互換ワンタッチ管継手KQ2用ワンタッチチューブプラグ

1. 製品概要

KQ2PはSOLH KQ2シリーズワンタッチ管継手専用のプッシュインプラグです。 KQ2 継手のチューブ入口に直接挿入して、チューブポートの一時的または永久的なシール、アイドル継手の閉鎖、および圧力テストを行います。ツール不要でプラグアンドプレイ。

2. モデルコードの命名規則

形式：KQ2P-XX
KQ2P：シリーズコード、ワンタッチチューブプラグ
XX：適合チューブ外径（mm）
一般的なモデル:
KQ2P-04 → Φ4チューブ
KQ2P-06 → Φ6チューブ（最もよく使われている）
KQ2P-08 → Φ8チューブ
KQ2P-10 → Φ10チューブ
KQ2P-12 → Φ12チューブ
KQ2P-23 → Φ3.2細管

コードセグメント	説明
KQ2P	シリーズコード：KQ2継手用ワンタッチチューブプラグ
04/06/08/10/12/23	適合チューブ外径ΦD(mm)

3. 主要な技術仕様

アイテム	パラメータ
適合継手	フルSMC KQ2シリーズ（L/T/Y/ストレート他）
使用圧力	-100kPa(真空)～1.0MPa
バースト圧力	3.0MPa@周囲23℃
動作温度	-5℃〜+60℃;水媒体の場合0～40℃
材料	本体：PBT+PP。シール：NBR耐油ゴム
色	スタンダード KQ2 ホワイト
特徴	インサートシーリング、コンパクトな設置面積、再利用可能

4. 重要な違い: KQ2P と KQ2C

モデル	タイプ	機能と原理
KQ2P	チューブプラグ・ストッパー	継手の内側に挿入され、チューブポートのスペースを占有します。内部空気通路のシール、一次シールプラグ（共通選択）に使用されます。
KQ2C	キャップ・保護カバー	継手本体の外側を覆い、継手外壁とシールリングを保護します。主に防塵用であり、内部の空気シール用ではありません。
