KQ2Nシリーズストレートワンタッチ継手

KQ2N ステムスタイルストレートプッシュインフィッティングは、SMC KQ2N シリーズのドロップイン代替品として設計されたワンタッチの空気圧コネクタです。おねじ、等径ステム、レジューシングステムのバリエーションを備えたこれらの継手は、PU および PA チューブの工具不要の迅速なチューブ組み立てをサポートします。オートメーション機器、ロボットハンドリング、空気圧器具の用途における圧縮空気と真空の両方のパイプラインに適しています。 PBT本体とニッケルメッキ真鍮ネジの組み合わせにより、0℃～60℃の使用温度範囲内で安定したシールを実現します。

お問い合わせを送信

製品説明

SOLH KQ2Nシリーズストレートワンタッチ継手 |ステム型空気圧ストレートコネクタ

ブランド: SOLH by Richge Technology | SMC KQ2N相当ステムストレートワンタッチ管継手

1. 製品概要

KQ2Nはステムタイプのストレート空気圧継手です。一端は雄ネジまたはステムで、もう一端は PU/PA エアチューブを受け入れます。 SMCワンタッチ管継手KQ2Nシリーズとの直接置き換え品です。空気圧回路や真空パイプラインで広く使用されています。工具不要の取り付け。リリースカラーを押すだけでチューブを素早く挿入または取り外しできます。

4 つの構造タイプが利用可能:

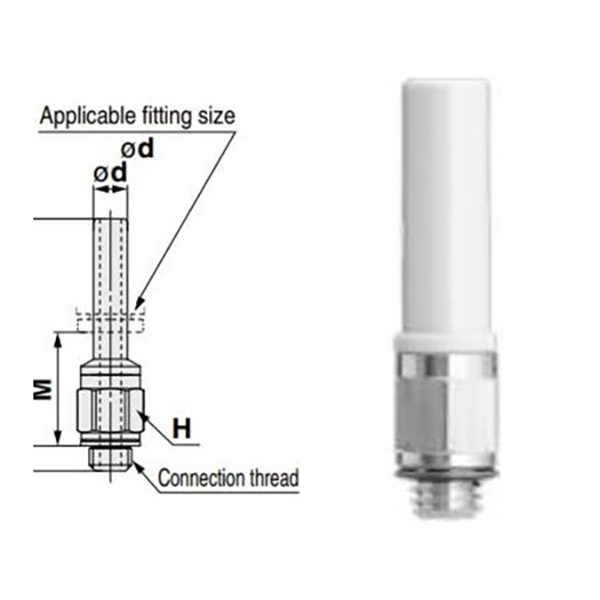

おねじ軸タイプ（Mねじ：M5）

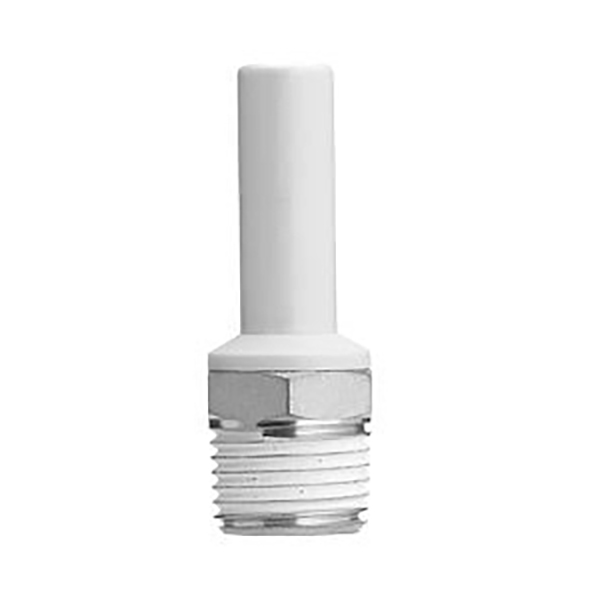

おねじ軸タイプ（インペリアルテーパRねじ：1/8、1/4、3/8）

• 等径ステムストレート (-99 サフィックス): 両端が同じ外径ステム付き

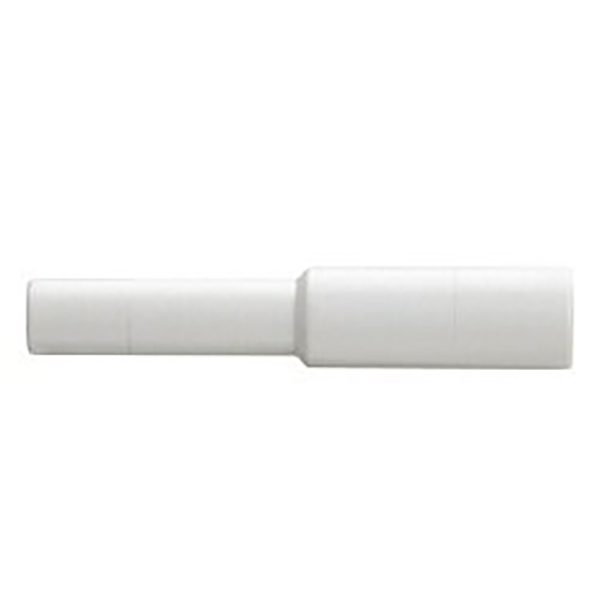

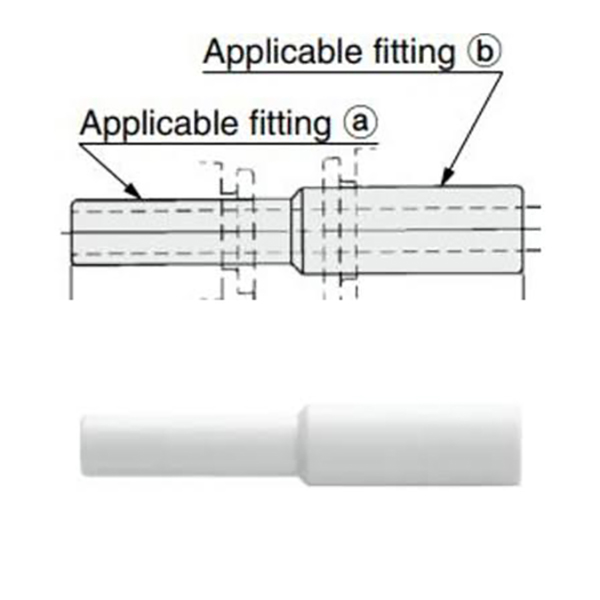

• レジューシングステムストレートフィッティング: サイズ移行用に外径の異なる 2 つのステム

2. 型式コードの説明

例：KQ2N04-M5

• KQ2N：シリーズ記号ステム形ストレート継手

• 04: 押込側チューブ外径Φ4mm

• M5・01S・02S：おねじ仕様

• -99：等径ステムストレート継手

• 04-06：レジューシングステムフィッティング ①Φ4→②Φ6

コードセグメント	説明
KQ2N	シリーズコード：ステム形ストレートワンタッチ継手
04/06/08/10/12/16	チューブ外径ΦD(mm)
M5	メートルおねじ M5×0.8
01S/02S/03S	インペリアルRテーパーねじ：R1/8、R1/4、R3/8
-99	等径ステムストレート継手、両端同外径
2 桁例: 04-06	レデューシングステムフィッティング：①入口外径、②出口外径

3. 主要な技術仕様

アイテム	パラメータ
適用チューブ	PUポリウレタンチューブ、PAナイロンチューブ
使用圧力	0～1.0MPa、真空負圧回路対応
動作温度	0℃～+60℃
本体材質	プラスチックボディ。ニッケルメッキ真鍮ネジ部、耐食性
シール性能	優れたネジ山シール性
接続方法	プッシュイン。チューブを取り外すためのプレスリリースカラー
