KQ2Eシリーズ隔壁ユニオンワンタッチ継手

SOLH KQ2E バルクヘッドユニオンは、SMC KQ2E と互換性のあるパネル取付型空気圧ワンタッチ継手です。機器パネル、制御キャビネット、クリーンルームパーティションを通過する空気圧ライン用に設計されています。標準のデュアルチューブバルクヘッド、コンパクトな J ミニバルクヘッド、メスネジとチューブのバルクヘッドの 3 つの構造バリエーションがあります。パネルを確実に固定するためのニッケルメッキ真鍮ロックナットを装備し、圧力降下が低く、圧縮空気および真空システムをサポートし、自動化機械用のPU、ナイロン、PTFEチューブと互換性があります。

お問い合わせを送信

製品説明

SOLH KQ2Eシリーズ隔壁ユニオンワンタッチ継手 |パネルマウント空気圧コネクタ

ブランド: SOLH by Richge Technology | SMC KQ2E相当隔壁ユニオン空気圧ワンタッチ管継手

1. 製品概要

KQ2E は、SOLH KQ2 ワンタッチ管継手シリーズの隔壁ユニオン継手であり、SMC KQ2E と完全に互換性があります。一般にパネル隔壁フィッティングと呼ばれるこの部品は、機器のパネルやパーティションを通る空気圧ラインの貫通のための標準コンポーネントです。内部および外部の空気回路を接続し、バルブやシリンダーのパネル取り付けをサポートし、制御キャビネット、オートメーションエンクロージャ、クリーンルームパーティションで広く使用されています。

2. モデルの命名規則

モデルの内訳例:

標準二重管隔壁：KQ2E06-00A
KQ2：KQ2シリーズ第2世代ワンタッチ継手（白ボディ）
E: 隔壁ユニオン、パネルスルー構造
06：チューブ外径φ6mm、両端同差込みサイズ
00: デュアルプッシュインポート (チューブツーチューブバルクヘッド)
A：NBRシール、繰り返し組立・分解が可能なガスケットタイプ

コンパクト小型隔壁：KQ2E04-00J
接尾辞 J: 小型化されたコンパクトバージョン、薄型パネルおよび小型機器向けに寸法が小さくなりました

チューブ隔壁へのめねじ：KQ2E06-02A
02：Rc14管用テーパーめねじ

全文：φ6プッシュインポート ↔ Rc1/4メネジバルクヘッドコネクタ

3. 3つの構造タイプ

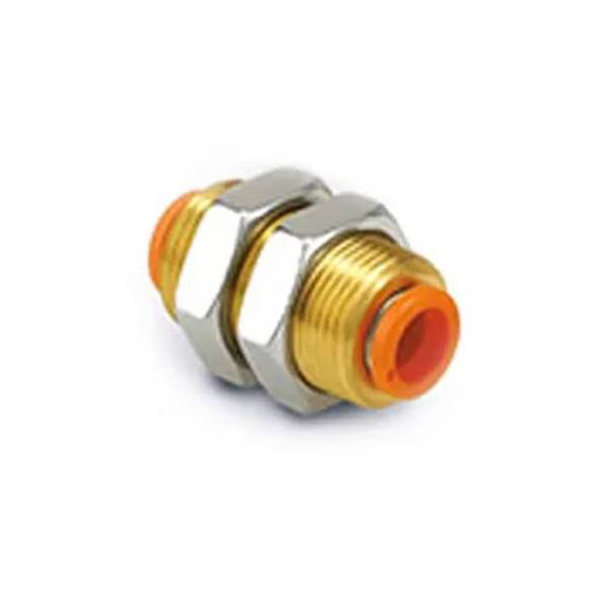

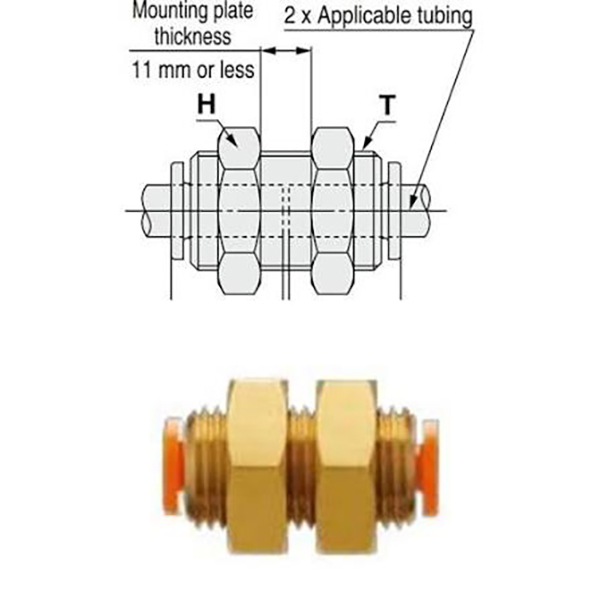

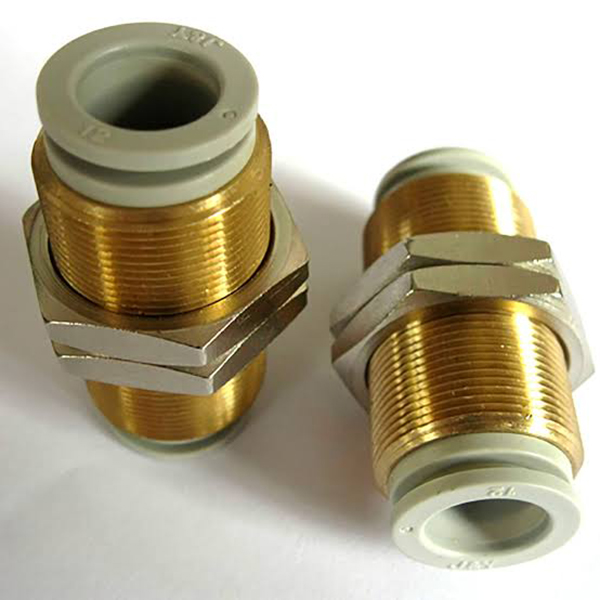

3.1 標準デュアルチューブ隔壁ユニオン (KQ2EXX-00)

構造の特徴:

• 両端同径プッシュインポート。中間部はニッケルメッキ真鍮ネジ+ロックナット付き、パネル貫通後に固定

• 直径の縮小や方向変更のないストレートな流路、最小限の圧力損失

• パネルの両側にあるエアチューブは、設置後に追加のアダプタなしで直接接続できます。

モデル	チューブ外径ΦD(mm)	代表的な用途
KQ2E23-00	3.2	ミニセンサー / ミニチュアシリンダー回路隔壁
KQ2E04-00	4	小型シリンダー回路貫通
KQ2E06-00	6	標準電磁弁回路（最も一般的）
KQ2E08-00	8	大流量シリンダー回路
KQ2E10-00	10	メインエアライン隔壁
KQ2E12-00	12	主な空気源の浸透
KQ2E16-00	16	大流量メインパイプライン

3.2 コンパクトミニデュアルチューブ隔壁ユニオン（KQ2EXX-00J）

構造の特徴:

• マイクロ機器や薄型パネルに最適化された小型設計、標準バージョンと比較して全長が短く、ネジ径が小さい

• 薄いパネルと狭い設置スペース、密な配線シナリオに最適

• 標準モデルと同じ性能パラメータを備え、物理的なサイズのみを縮小

モデル	チューブ外径ΦD(mm)	代表的な用途
KQ2E02-00J	2	超ミニシリンダ・センサー隔壁
KQ2E23-00J	3.2	マイクロデバイス向けの高密度配線
KQ2E04-00J	4	小型機器にコンパクトなパネルを搭載
KQ2E06-00J	6	薄型制御盤・機器盤

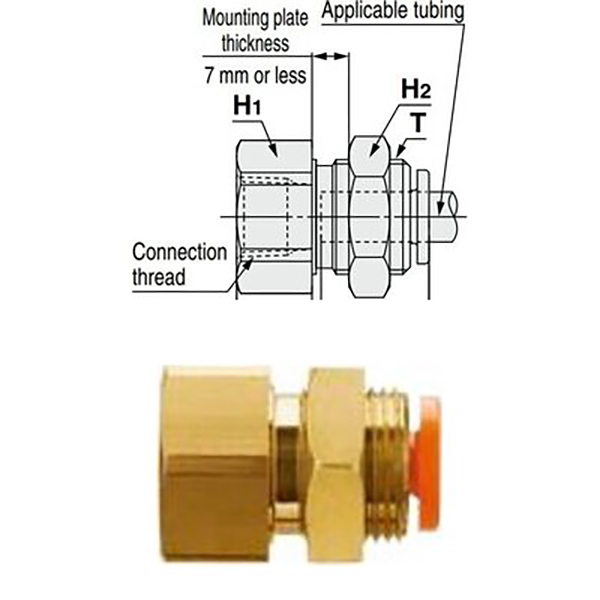

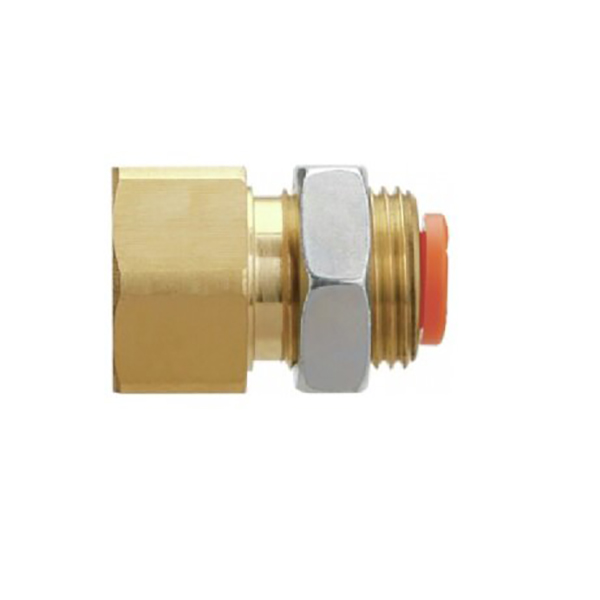

3.3 めねじ対チューブ隔壁ユニオン (KQ2EXX-YY)

構造の特徴:

• 一端 Rc めねじ（電磁弁、シリンダ、パネル内のバルブアイランドを接続）、他端は外部チューブ用プッシュインポート

• パネル貫通固定用のネジ部とロックナットが付属しています。取り付けを実現: 雌ねじバルブ + 外部エアチューブ

• ネジポートは標準のネジ付きバルブと直接嵌合します。プッシュインポートのみがパネルの外側に露出しているため、配線がすっきりし、誤操作が防止されます。

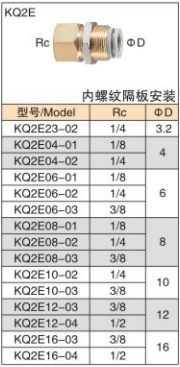

モデル	Rcめねじ	チューブ外径ΦD(mm)	代表的な用途
KQ2E04-01	Rc1/8	4	小型電磁弁パネルマウント
KQ2E06-01	Rc1/8	6	標準ソレノイドバルブパネルマウント（最も人気のある）
KQ2E06-02	Rc1/4	6	中圧シリンダ盤回路
KQ2E08-02	Rc1/4	8	大流量シリンダーパネル回路
KQ2E10-03	Rc3/8	10	高圧シリンダパネル回路
KQ2E12-04	Rc1/2	12	メインエア源バルブアイランドパネルマウント

4. 一般技術仕様 (シリーズ全体)

アイテム	パラメータ
適用流体	圧縮空気、真空、清水（凍結なきこと）
使用圧力	-100kPa(真空)～1.0MPa
バースト圧力	3.0MPa@23℃
温度範囲	-5℃～+60℃（水：0～40℃）
互換性のあるチューブ	PUチューブ、ナイロンチューブ、ソフトナイロンチューブ、FEP/PFA PTFEチューブ
材料	プッシュインボディ: 白色 PBT エンジニアリングプラスチック、耐衝撃性と耐腐食性ジョー：SUS304ステンレス、抜け防止シール: NBR ニトリルゴム、耐油性、耐老化性、信頼性の高い真空シールスレッドロックナット: ニッケルメッキ真鍮、耐食性、組み立て時の焼き付き防止

5. 選択と設置のガイドライン

セレクションガイド

• 制御盤・機器盤貫通エアチューブ、両側チューブ → KQ2EXX-00

• ソレノイド・シリンダはパネル内、チューブ外付 → KQ2EXX-YY

• 小型機器 / 薄型パネル、限られた狭いスペース → KQ2EXX-00J

インストールに関する注意事項

1. パネル穴の推奨サイズ:
•Φ4Φ6チューブ：推奨穴径Φ15mm
•Φ8Φ10チューブ：推奨穴径Φ20mm
•Φ12Φ16チューブ：推奨穴径Φ24mm

2. パネルの厚さ制限: 標準バージョン ≤7mm;コンパクトJバージョン ≤5mm

3. チューブの準備: チューブをバリのないように平らにカットします。漏れを防ぐため、カチッと音がするまで奥まで差し込んでください。

4. ナット固定：パネル通過後、付属のロックナットを締めて固定します。タイプA（一体型ガスケットシール）にはPTFEテープは不要です。

5. 真空用途：安定した真空保持のためにNBRシール付きのタイプAを選択してください。

6. 類似機種との比較

モデル	構造	主な目的	違い
KQ2E	隔壁ユニオン	パネル貫通部、エンクロージャの内側と外側の間の空気回路の移行	パネル取付用ロックナット付
KQ2H	ストレートユニオン	インラインチューブ接続	ネジ部がないため、パネルを通して固定することはできません
KQ2L	90°エルボ	直角方向転換	パネル貫通設置用には設計されていません
