KQ2C プッシュフィットメスエンドキャッププラスチック

SOLH KQ2C シリーズ プッシュインキャップ | KQ2ワンタッチ管継手用エアチューブプラグ

ブランド: SOLH by Richge Technology | SMC KQ2C相当 KQ2シリーズ継手用ワンタッチチューブプラグ

1. 製品概要

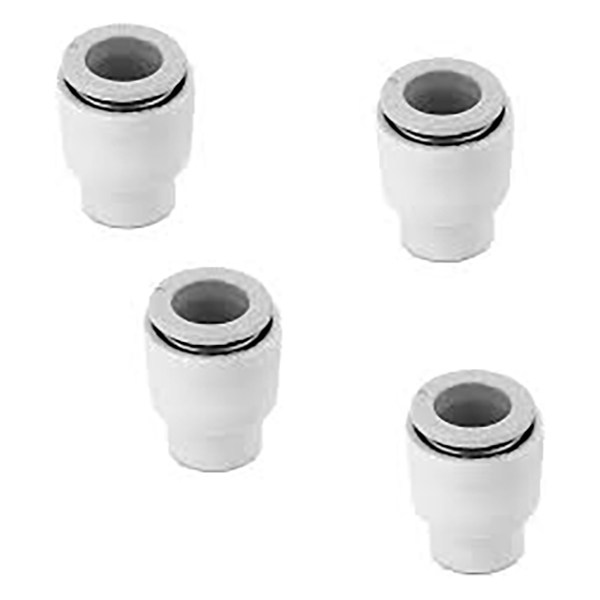

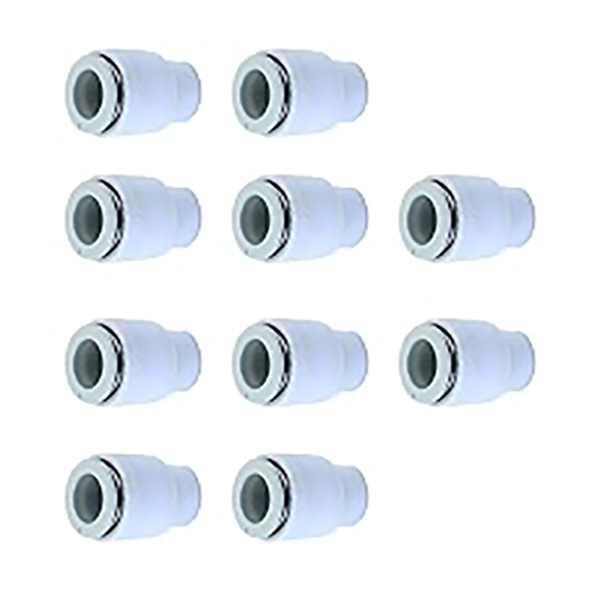

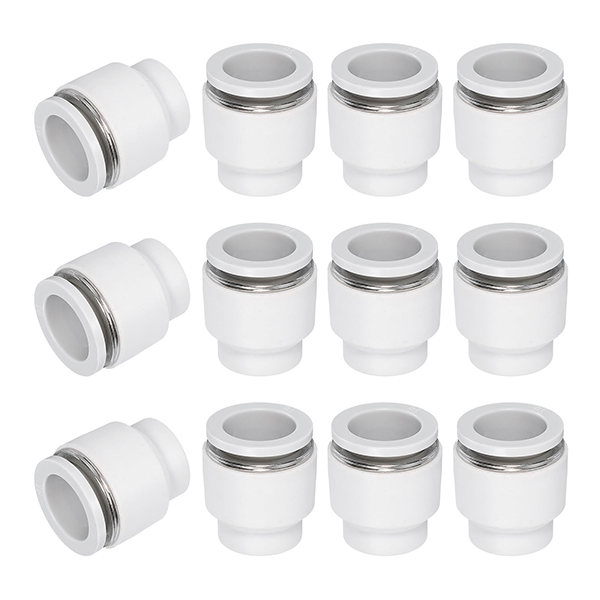

     KQ2Cは、SOLH KQ2シリーズの空気圧継手と適合する専用のプッシュインキャップ（チューブプラグ）です。未使用のプッシュインエアチューブポートを一時的にシールして空気回路を迅速に閉じるように設計されており、空圧システムの試運転や予約ポートのメンテナンスに不可欠なアクセサリです。

2. モデルコードの命名規則

  形式：KQ2C□□
     KQ2：SMC第2世代ワンタッチ管継手シリーズ
     C：キャップ、ワンタッチチューブプラグ
     □□：適合チューブ外径（mm）
  例:
     KQ2C04：Φ4mmプッシュインポートに適合
     KQ2C06：Φ6mmプッシュインポートに適合（最もポピュラーなサイズ）
     KQ2C08：Φ8mmプッシュインポートに適合

3. 構造と主要な機能

3.1 構造設計

      エアチューブに適合するプロファイルを備えた円筒形のプッシュイン設計で、ワンタッチポートに直接挿入されます。

      シール原理: 挿入後にフィッティング内部の内部 NBR シールを圧縮して信頼性の高いシールを形成します。追加の工具は必要ありません。

      落下防止設計: 挿入後、プッシュインポート内のステンレス製ジョーによってしっかりとロックされます。リリースカラーをフィッティングに押し込むと、キャップが簡単に取り外せます。

3.2 主な利点

     • プラグアンドプレイ: 工具不要の取り付け、シールポートに直接挿入、迅速な組み立てと分解

     • 完全な互換性: T/L/U/E/UD/UT/VD/VTタイプを含むすべてのKQ2シリーズワンタッチポートで動作します。

     • 信頼のパフォーマンス: システムの全作動圧力に対応し、漏れリスクゼロで -100kPa までの真空をサポート

     • コンパクトなサイズ: 設置面積を節約し、制御キャビネットや狭い内部機械スペースに最適です。

     • 耐久性のある素材: PBTエンジニアリングプラスチックボディ+NBRシールリング、耐衝撃性と耐腐食性があり、長寿命を実現します。

4. 標準機種一覧

5. 一般的な技術仕様

6. アプリケーションシナリオ

     • 試運転予約ポートのシール: 空気漏れを防ぐために、機械の試運転中に未使用のプッシュイン ポートを密閉します。テスト終了後にチューブを接続します

     • 予備ポートの閉鎖: バルブアイランドとマニホールド継手 (KQ2UD/KQ2UT) の予備ポートをシールして、ほこりや偶発的な空気漏れをブロックします。

     • 一時的に無効化された回路シール: 機器のメンテナンス中に、他の動作中の回路に影響を与えることなく、一時的に無効化されたシリンダー回路のポートをシールします。

     • 真空回路の漏れ防止：真空装置の未使用の吸盤ポートをシールして、安定した真空レベルを維持します。

7. 使用上の注意

     •互換性の確認：接続口径に合わせたキャップを厳密に選定してください。 Φ6ポートはKQ2C06のみを受け入れます。サイズが合わないとシール不良や挿入不良の原因となります。

     •完全に挿入: カチッという音が聞こえるまでキャップをポートに完全に押し込み、ジョーがロックされて確実に密閉されていることを確認します。

     •取り外し方法: キャップを外側に引っ張りながら、フィッティングのリリースカラーを押します。内側のジョーを傷つけないように、激しく引っ張らないでください。

     • 使用条件限界: 腐食性ガス、高温蒸気、その他の特殊媒体には適さず、標準的な空気圧および真空用途にのみ適しています。

     • メンテナンスと交換: シールリングの劣化や損傷がある場合は、シール不良による空気漏れを防ぐためにキャップを交換してください。

8. 比較: KQ2C プッシュインキャップとねじ込みプラグ
