JA・JB・JC・JSシリーズ フローティングジョイント

SOLH JA/JB/JC/JSシリーズ フローティングジョイント | フローティングジョイントSMC相当エア圧ロッドエンドコネクタ

ブランド: SOLH by Richge Technology | SMC標準フローティングジョイント 直接置き換え

1. 製品概要

  フローティングジョイントは、シリンダーピストンロッドと負荷の間の柔軟な関節として機能します。取り付けのズレや平行度の誤差を吸収するのが主な機能です。ピストンロッドを横方向のスラストから保護し、曲がり、異常な摩耗、詰まりのリスクを軽減します。自動化機械には必須の標準付属品です。

2. 4つのシリーズの分類と違い

3. 一般的な技術仕様

   スイング角度: JA/JB/JS の場合は ±5°。選択された JC モデルは最大 ±10°

   許容オフセット: 0.5~1 mm (JA); 0.5mm(JB/JC/JS)

     • 動作温度: -5~+70℃ (標準)。 -10～+120℃（ステンレスJS）

     • ネジサイズ: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22、シリンダーボアに適合

     • 作動圧力: ≤1 MPa (空気圧の場合)。ヘビーデューティ油圧バージョンの場合は ≤3.5 MPa

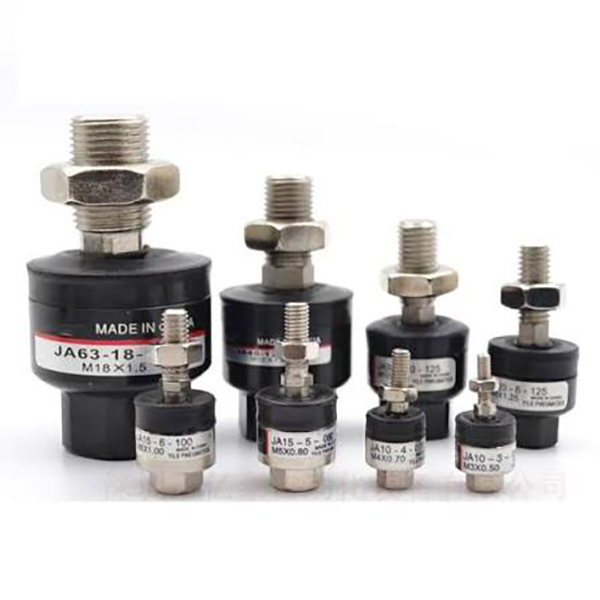

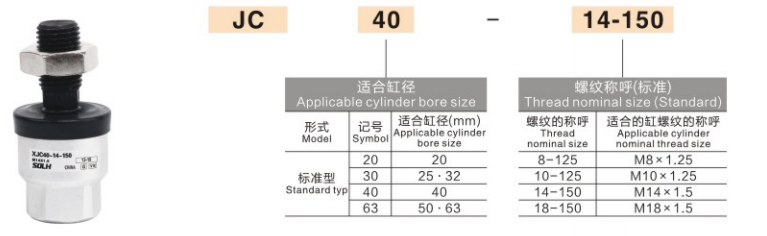

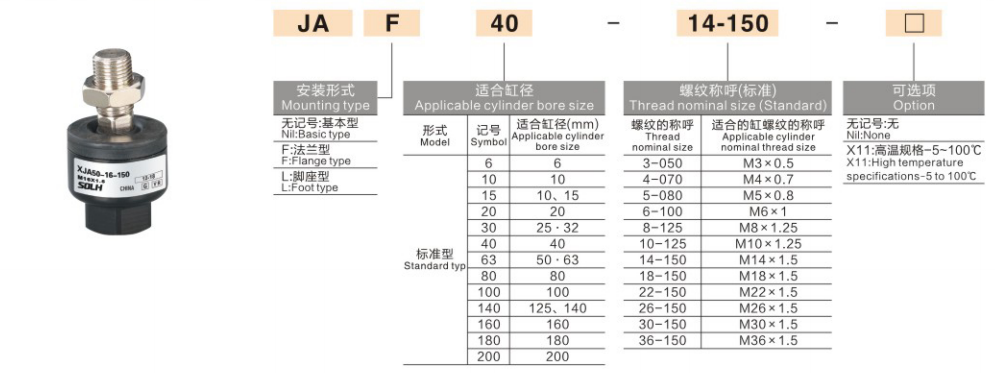

4. モデルコードの説明と例

  JA20-8-100 / JB16-6-080を参考にしてください。
  プレフィックス JAJB/JC/JS = シリーズ タイプ
  1番(20/16)：適合シリンダーボアΦ20/Φ16
  2番(86)：ピストンロッドネジ M8×1.25 / M6×1.0
  付属番号(100080)：取付寸法・ロッドコード、標準全長に相当

5. 3ステップの選択ガイド

  1. シリンダ種類からシリーズを選ぶ

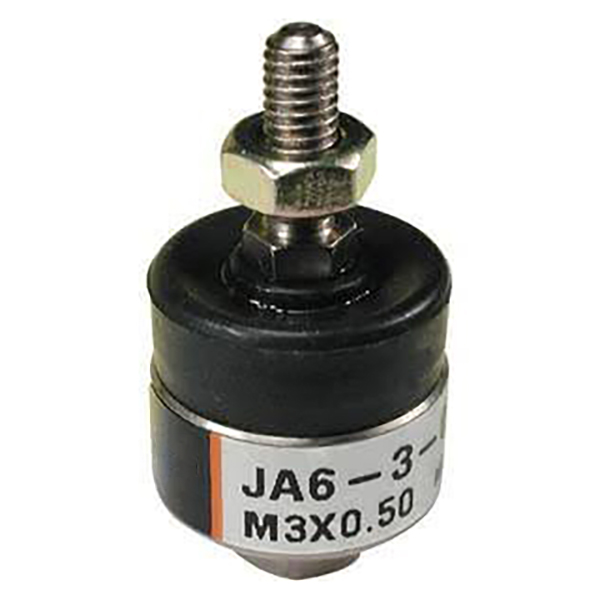

     標準シリンダー（SC SI / CP96）→JA、一般優先

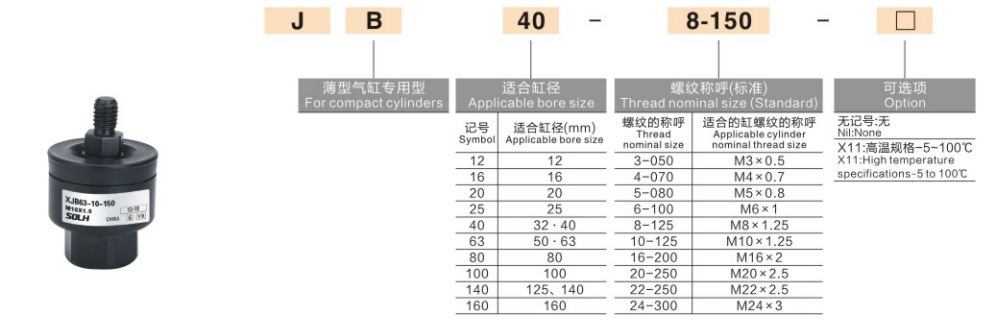

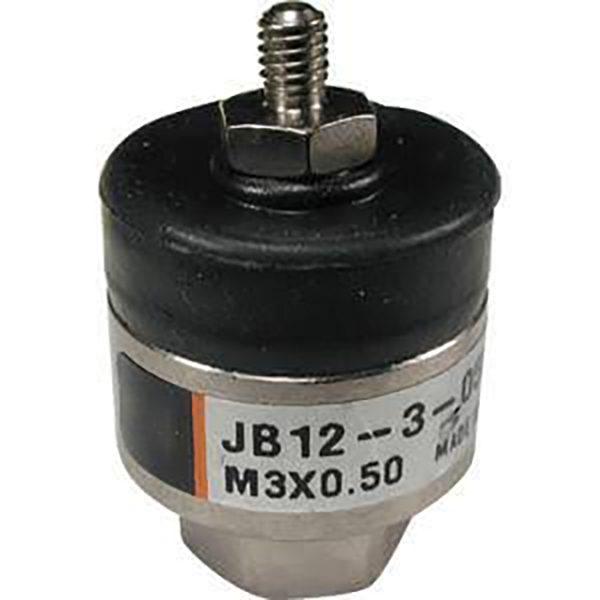

     薄肉シリンダー（CQ2・CDQ2）→JB、コンパクトスペース
     マイクロシリンダー 超タイトレイアウト → JC 超ショート

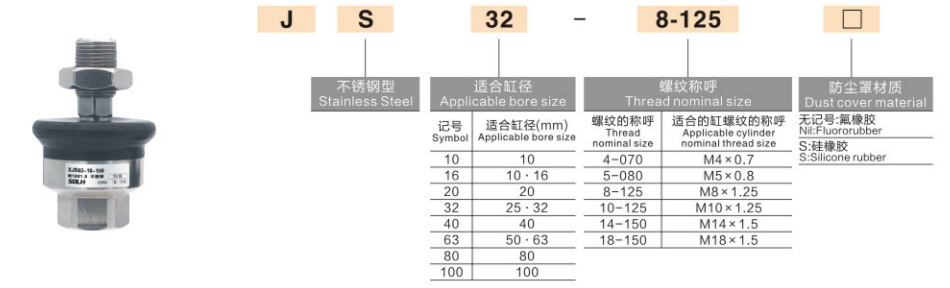

     食品・医療・湿潤・腐食環境→JSステンレス

  2. ねじ山とボアサイズを一致させる
     ピストンロッドねじ（M5・M8・M10等）とシリンダ径をご確認ください。注: 異なるブランドの同じボアでもねじの仕様が異なる場合があります。必ず実際のシリンダーの図面と照らし合わせて確認してください。

  3. 負荷と作業条件を一致させる
     標準空圧：標準シリーズOK

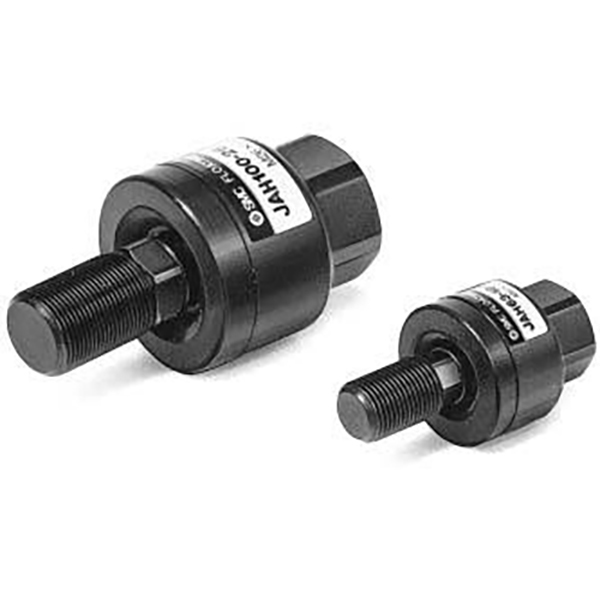

     重荷重 油圧: 専用の高耐久フローティング ジョイントを選択してください (通常の JA ではありません)
     高周波往復運動: 耐用年数を長くするには、ダスト カバー バージョンをお勧めします。

6. インストールと操作に関する注意事項

     • ピストンロッドにねじ込む前にダストキャップを取り外し、キャップが潰れないように組み立て後に再度取り付けます。

     • 少量の嫌気性スレッドロッカーを糸に塗布します。 PTFE テープは禁止されています。破片がボールジョイントに詰まる可能性があります。

     • 規定の締め付けトルクを守ってください。締めすぎるとボールジョイントがロックされ、フローティング機能が無効になります。

     • 設置後手動で振り、固着せずに自由に動くことを確認します。

7. SOLH 置換声明

     SOLH JA/JB/JC/JS フローティング ジョイントは、SMC モデルのコーディング、寸法、および性能仕様に完全に準拠しています。輸入部品を直接ドロップイン交換することで、競争力のある価格設定と短いリードタイムを実現し、大量設備のコスト削減に最適です。
