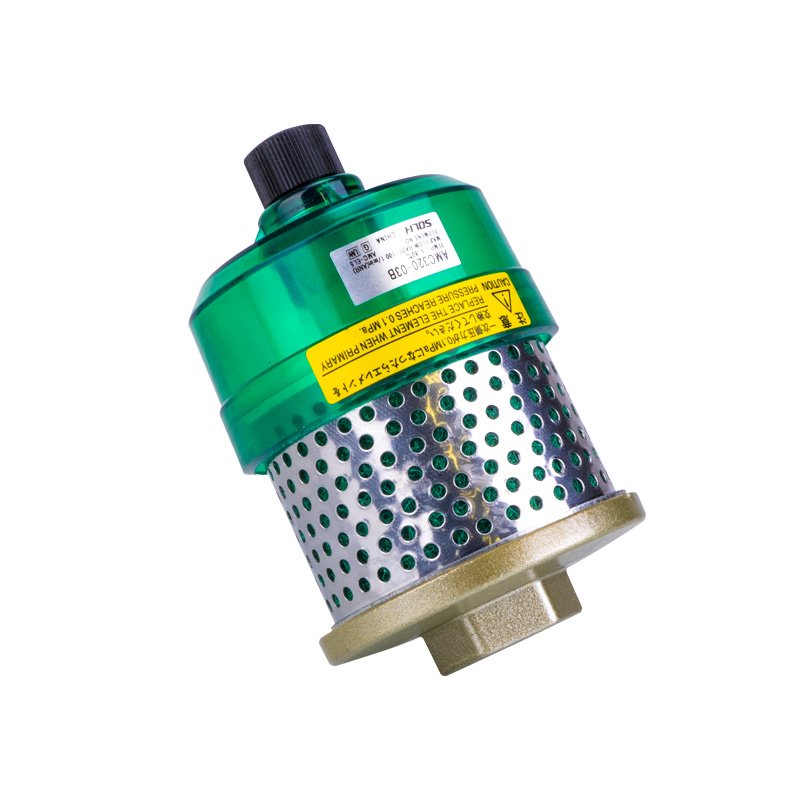

エキゾーストクリーナー AMCシリーズ

SOLH AMC シリーズエキゾーストクリーナーは、オイルミスト分離機能とサイレンサー機能を統合した 2-in-1 ユニットで、SMC AMC のドロップイン代替品として設計されています。シリンダや電磁弁の排気から微細なオイルミストやダストを捕集し、騒音を30～35dB低減します。遠心分離機能、交換可能なガラス繊維 + 活性炭エレメント、内蔵オイルサンプを備え、クリーンな作業場をオイルフリーに保ちます。ブラケット付きの R、NPT、および G ネジとドレン配管バージョンが用意されています。

お問い合わせを送信

製品説明

SOLH AMCシリーズエキゾーストクリーナー |オイルミストセパレーター＆サイレンサー1台2役

ブランド: SOLH by Richge Technology | SMC AMC相当エキゾーストクリーナーオイルミスト除去+消音一体型

1. 製品概要

SOLH AMCシリーズ排気クリーナーは、排気オイルリムーバーまたは消音クリーナーとしても知られており、オイルミストの分離と騒音抑制を1つのユニットに統合しています。空圧システムからの排気に含まれるオイルミストや粉塵を捕集し、排気騒音を大幅にカットします。オイルミストの飛散と騒音公害という、ワークショップでよくある 2 つの問題を解決します。電磁弁やエアシリンダーの排気口に装着されている標準サイレンサーをグレードアップした製品です。

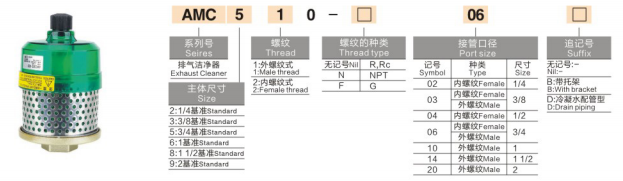

2. 形名記号

AMC + サイズコード + ねじ形状 + ねじタイプ - 接続口径 + サフィックスオプション

位置	コード	意味と説明
1	AMC	シリーズ: エキゾーストクリーナー
2	2/3/5/6/8/9	本体参考サイズ：2=1/4インチ、3=3/8インチ、5=3/4インチ、6=1インチ、8=1 1/2インチ、9=2インチ
3	1 / 2	ねじ形状: 1=おねじ; 2=めねじ
4	空白 / N / F	ねじの種類: 無記入=R/Rc テーパーねじ; N=NPT; F=G平行ねじ
5	02/03/04/06/10/14/20	接続口径：02=1/4"、03=3/8"、04=1/2"、06=3/4"、10=1"、14=1 1/2"、20=2"
6 (オプションのサフィックス)	B/D	B=取り付けブラケット付き。 D=ドレン回収用ドレン配管タイプ

3. サイズ＆流量参考＋代表機種説明

ボディサイズコード	参照ポート	最大処理流量 L/min	代表的なモデル例
2	1/4"	≤300	AMC220-02(めねじ1/4")
3	3/8"	≤600	AMC310-03 (おねじ3/8")
5	3/4"	≤2500	AMC510-06 (おねじ3/4")
6	1"	≤5000	AMC610-10 (おねじ1")

注: 本体サイズはベンチマーク仕様です。実際の接続スレッドサイズは 5 番目のコードで定義され、アダプターの使用に合わせて同じにすることも、減らすこともできます。
例1：AMC510-06：ボディ基準34"、実おねじポート3/4"
例2：AMC320-02：ボディ基準38"、実メネジポート1/4"（レデュースポート）

サフィックスのオプション:
B 主に大型AMCを対象に、機械フレームに固定するための取付金具を装備
D 油を集中回収するための底部油/水出口ポートを備えたドレン配管バージョンで、重油ミスト条件に最適

4. 主な仕様と動作原理

アイテム	パラメータ
適用流体	オイルミストや粉塵を含んだ圧縮空気
最高使用圧力	1.0MPa
周囲温度	-5℃～+60℃（凍結なきこと）
ろ過定格	0.3μm;オイルミスト除去効率：99%～99.9%
ノイズリダクション	30～35dB(A)、標準サイレンサーより優れています
フィルターエレメント	ガラス繊維+活性炭複合材、交換可能
ハウジング材質	難燃性エンジニアリングプラスチック、耐油飛散性

動作原理

空気圧コンポーネントからの排気は AMC に入ります。大きな油滴は遠心ガイド構造により分離され、ハウジング内壁に飛び散り、オイルパンに排出されます。

気流は複合ガラス繊維+活性炭エレメントを通過し、0.3μm以上の微細なオイルミストや粒子を捕集します。

空気は統合された消音構造を通過してから排出され、油除去と騒音低減をワンステップで完了します。

内蔵のオイルカップで分離したオイルを回収し、定期的に排出することで二次汚染を防ぎます。

5. AMC と標準 AN サイレンサーの比較

比較項目	SOLH AMC エキゾーストクリーナー	ANシリーズスタンダードサイレンサー
コア機能	消音＋オイルミスト＆ダスト濾過の２つの機能	騒音低減のみ、油分離なし
オイルミストの処理	高効率捕集で作業場の油汚れを防止	濾過なし。オイルミストは作業場に直接排出されます
メンテナンス	交換可能なエレメント + 手動オイルドレン、再利用可能	詰まり次第直接交換、油溜まりなし構造
代表的な用途	クリーンな作業場、オイルミスト禁止環境	オイル管理を必要としない基本的な騒音低減
コストレベル	約同一口径のANサイレンサの2～3倍	低コストで大規模な基本騒音制御を実現
