AKH/AKBシリーズ クイックコネクトチェックバルブ

SOLH AKH/AKBシリーズ クイックコネクトチェックバルブ（スリーブタイプ）

ブランド: SOLH by Richge Technology |ワンウェイバルブ＋ワンタッチ継手一体型

1. 製品概要

  AKH/AKBシリーズは、これらを組み合わせた一体型コンポーネントです。逆止弁＋クイックワンタッチ継手、空気圧回路における逆流防止、圧力保持、真空遮断用に設計されています。コンパクトなサイズ、迅速な取り付け、超低クラッキング圧力。

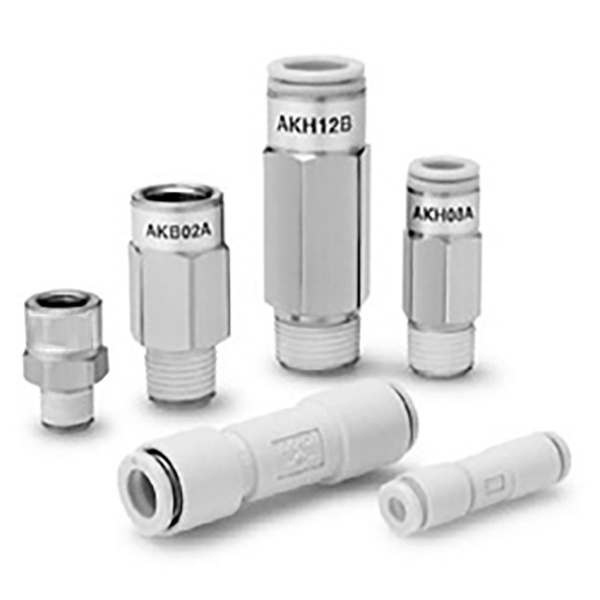

  AKHとAKBの主な違い

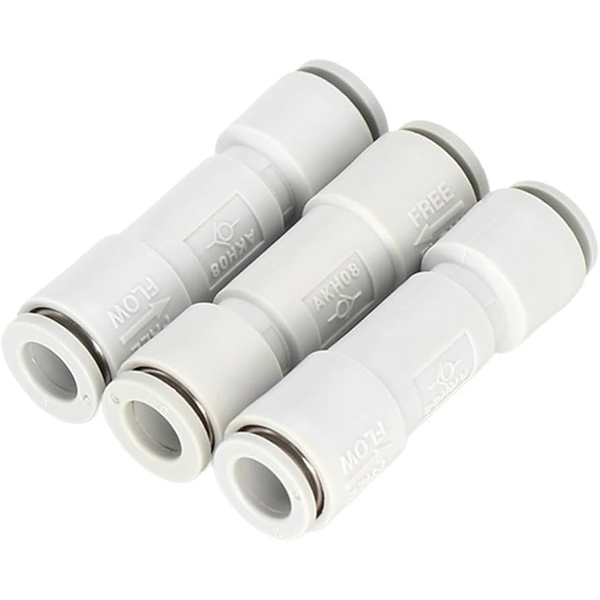

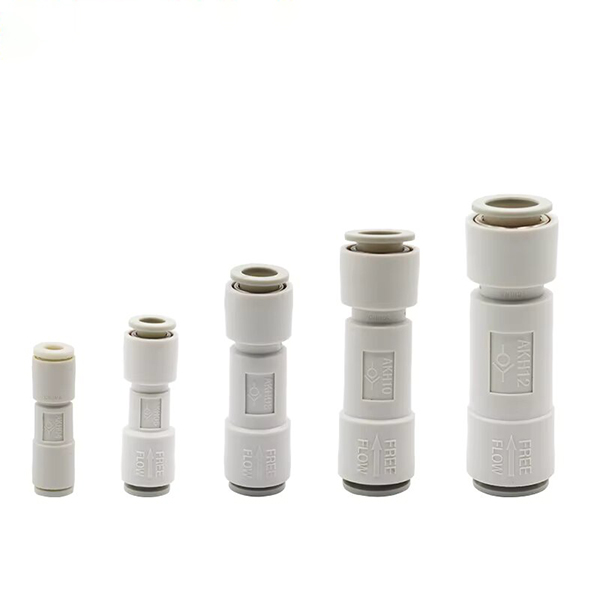

   AKH：デュアルプッシュインポートストレートスリーブタイプ、両面エアチューブ（Φ4～Φ12）対応。

   AKB：おねじ1本＋めねじ1本スリーブタイプ、ねじポート間の逆流防止用

• AKB‑A：流れ方向→おねじ→めねじ

• AKB‑B：流れ方向→めねじ→おねじ

2. コア機能

  1. 超低クラッキング圧力:0.005MPa(5kPa)真空システムに最適（-100kPa～1MPa）

  2. 高流量: 低い流動抵抗で大きな有効断面積

  3. ワンタッチクイック継手：PU/PAナイロン/ソフトナイロンチューブに対応。チューブが所定の位置にロックされると「カチッ」という音が聞こえます

     • 材質：バルブ本体 PBT / 亜鉛合金。ニッケルメッキ真鍮のフィッティング。グリップジョー SUS304 ステンレス鋼

     • 最高使用圧力：1.5MPa

     • 動作温度：-5℃～+60℃（氷結しないこと）

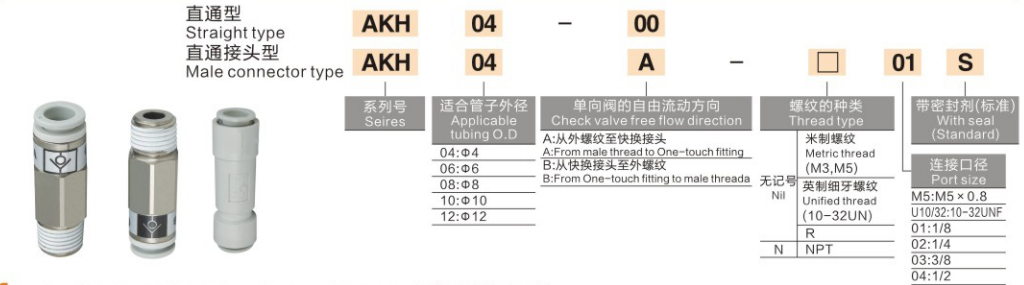

3. モデルコードの定義と例

 1. AKH（デュアルプッシュインタイプ）

      • AKH06‑00：AKHシリーズ、Φ6チューブ、デュアルプッシュインポート（-00=ネジなし）

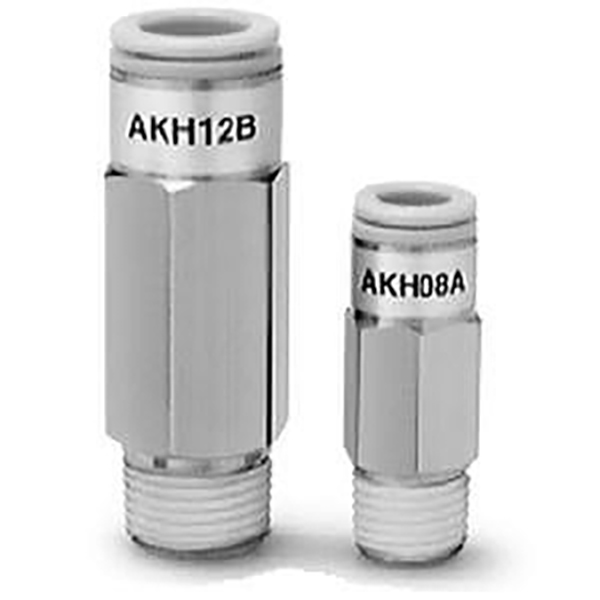

      • AKH08A‑02S：AKHシリーズ Φ8チューブ R1/4おねじ ねじシール剤S塗布済み

  2. AKB（ネジスリーブタイプ）

     • AKB02A-02S：AKBシリーズ、R1/4ネジ、タイプA 流れ方向（オス→メス）、プレコートシール剤S

4. 標準仕様

 1. AKH – デュアルプッシュインチェックバルブ

  2. AKB – ねじ付きスリーブチェックバルブ

5. 代表的な用途

     • シリンダ圧力保持：荷重の沈み込みや偏りを防止

     •。 真空回路：真空漏れを避ける（低クラッキング圧力に最適）

     •。 デュアルポンプインターロック: 低圧ポンプを高圧逆流から保護

     • 分岐回路逆流防止: 複数のアクチュエータの独立した圧力保持

6. 他の逆止弁との比較

     • AKH / AKB: 統合されたクイックプッシュイン / スリーブ設計、コンパクトで迅速な取り付け、直接チューブ接続

     • AK2000 / AK4000：ねじ管タイプ、高流量、プッシュインポートなし

     • AKP：残圧リリーフ付、安全空気圧回路専用
