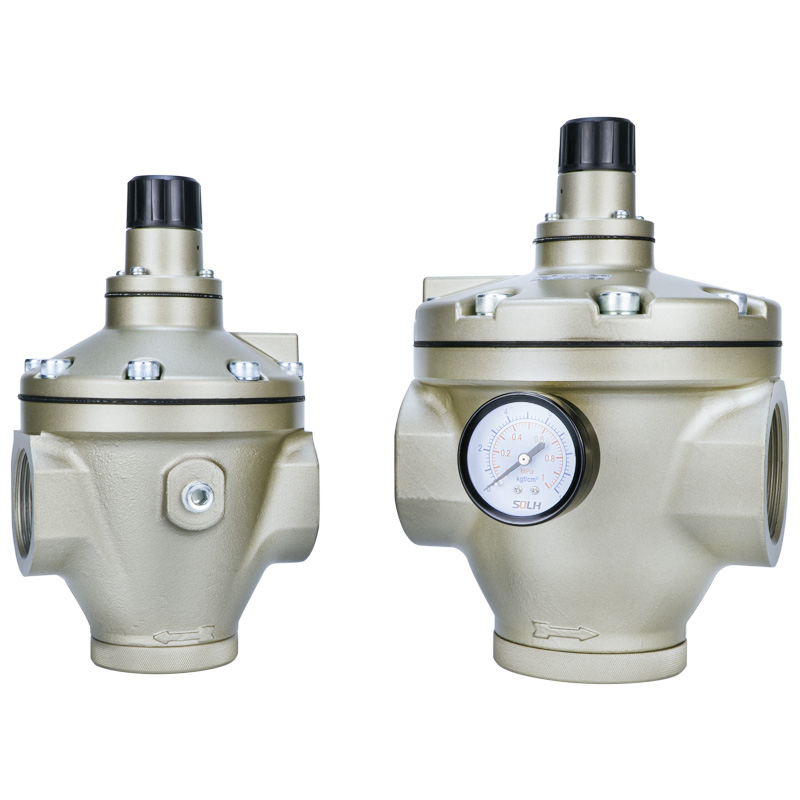

AR シリーズ パイロット式圧力調整器 (Richge Technology 製 SOLH)

ブランド：SOLH by Richge Technology (睿其格科技)

製品のポジショニング

     SOLH AR パイロット操作レギュレーターは、AR425/435/625/635/825/835/925/935 の全モデルをカバーします。内部パイロットリリーフ構造を採用し、中高圧、大流量、長距離、高精度の主空気管路をターゲットとしたシリーズです。一般的な直動式レギュレータと比較して、優れた調整精度、より大きな処理量、より強力な耐圧力変動性能を実現します。

構造と動作原理

     構造：パイロットエア一定抜き内部パイロットリリーフ形

     1 .入口圧縮空気はメインフローチャネルと独立したパイロット制御回路に分かれます。

     2. パイロットエアの圧力によりダイヤフラムを押してメインスプールの開度を調整し、出力圧力を安定させます。

     3. リリーフ機能を内蔵しており、過剰な二次圧力を自動的に排出し、出口圧力を一定に保ちます。

     4. 約 5 L/min の一定のブリード空気流により、超高速応答と優れた調整精度が保証されます。

製品の主な特長

     1. 大流量・高圧定格

     耐圧1.5MPaで最高使用圧力は1.0MPaに達します。ポートサイズは 1/4 インチから 2 インチまでの範囲で、工場の主要幹線や集中空気供給システムに完全に適合します。

     2. 超高調整精度

     ヒステリシス ≤ 0.02 MPa、再現性 ≤ 0.01 MPa。入口圧力の急激な変化や瞬間的な流量のサージがあっても、出力圧力は安定した状態を保ちます。

     3. 1 つの同一ボディ内の 2 つの圧力範囲

     3.1 サフィックス 25 モデル: 0.05 ～ 0.83 MPa、一般高圧産業用途用

     3.2 サフィックス 35 モデル: 低圧精密制御シナリオ用の 0.02 ～ 0.20 MPa

     4.統合された自動過圧リリーフ

     追加の外部リリーフバルブは必要ありません。内蔵のリリーフ構造により圧力出力が安定し、下流の空気圧コンポーネントへの圧力影響を防ぎます。

     5.安定したメンテナンス性の高い構造

     動作温度範囲は-5℃～+60℃です。アルミダイカストボディは無潤滑運転と任意の取付方向に対応します。

型式・仕様表

一般的な技術パラメータ

     1. 適用媒体：乾燥または潤滑された圧縮空気

     2. 最大入口圧力：1.0MPa

     3. コンスタントブリード消費量：約200g 5L/分(ANR)

     4.標準ゲージポート：1/4インチネジ

     5. 構造形式：内部パイロット、一定ブリード付きリリーフ設計

代表的な用途

     1. 工場の主要な空気パイプラインと集中空気供給ステーション

     2. ビッグボアシリンダー、エアモーター、送風乾燥装置を備えた大流量設備

     3. 精密空気圧制御: 試験治具、位置決め装置、張力制御、油圧プレス

     4. 圧力変動が激しく、長距離の空気輸送を伴うパイプライン

     5.高圧空気タンクから中圧製造装置までの二段減圧システム

主要な概要

     ARパイロットシリーズは、内部リリーフパイロット構造、大流量、高精度、選択可能なデュアル圧力範囲、および一定のオートブリード機能を統合しています。主要エアトランク、大流量機器、高精度高圧空気圧回路に最適な圧力調整ソリューションとして機能します。

選択比較: ダイレクト AR / パイロット AR / VEX1

     1. 直動式AR（AR20～60）：小流量、低コスト、小規模分岐回路の標準的な調整精度

     2. パイロットAR（AR425～935）：中～大流量、高精度、工場主エアパイプライン専用

     3. VEX1シリーズ：超大処理量、3ポート排気設計、多段圧力調整、超高速リリーフ性能
