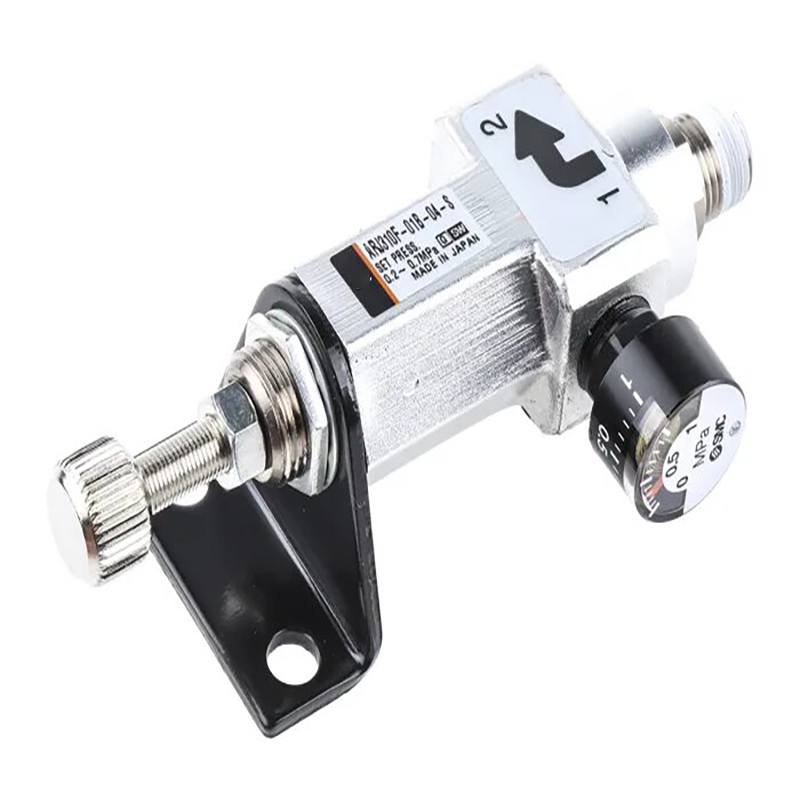

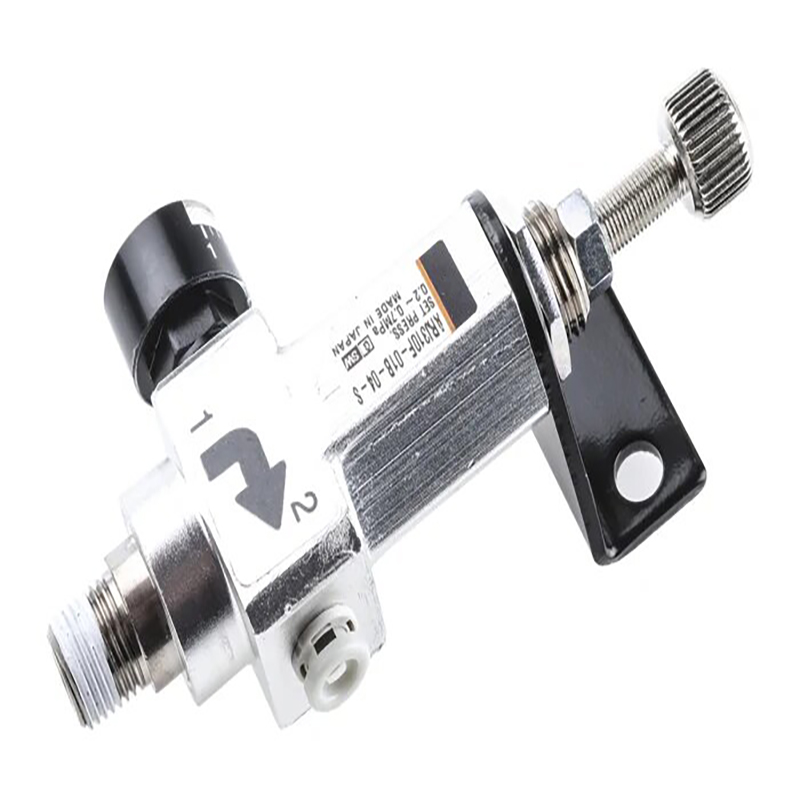

ARJ310シリーズ ミニチュア圧力調整器（リリーフ直動式）

ブランド：SOLH by Richge Technology (睿其格科技)

製品概要

     SOLH ARJ310シリーズは、狭い設置スペースや低流量の高精度圧力制御に適した直動式リリーフ超小型精密圧力調整器です。全体の寸法と性能は、SMC ARJ310 オリジナル レギュレータと完全に互換性があり、機器を直接交換できます。

構造とコア機能

     --構造：リリーフベント内蔵直動ピストン形

     --2ポートレイアウト(IN / OUT);過剰な圧力は内部リリーフチャネルを通じて自動的に排出されます

     --機能: 入口空気圧力を事前設定された出力値まで着実に下げ、圧力変動を抑制し、過圧保護を提供します。

     - ワンタッチのプッシュインコンセントと、柔軟な配線のためのデュアルオプションの入口ネジを備えた統合設計

技術仕様

     --作動媒体: クリーンな一般産業用圧縮空気

     --最高使用圧力: 0.8 MPa

     --耐圧力:1.2MPa

     --調整可能な圧力範囲

     --標準範囲：0.2～0.7MPa

     --低圧版：0.05～0.2MPa

     --周囲温度および中間温度：-5℃〜+60℃（内部凍結なきこと）

     --正味重量: 約。 65g

     --本体幅: 18.5 mm、マニホールドの密な積み重ねに適しています

     --保護等級: IP65

ポート構成

インレットポート（選べる2種類）

     --M5×0.8めねじ

     --Rc1/8おねじ

出口ポート

     Rc1/8めねじ、プッシュインコネクタ一体型、φ4/φ6メートルチューブ、5/32"＆1/4"インチチューブに対応

ゲージポート

     Rc1/8めねじ、G15シリーズミニ圧力計に適合

モデルコードの定義 (例: ARJ310F-01-04)

     --ARJ310：ミニレギュレータベースシリーズ

     --F：ワンタッチ継手内蔵。フルスレッドバージョンでは省略されます

     --01：Rc1/8ネジ規格

     --04：φ4チューブ用。 06はφ6チューブを表します

     --N01: NPT1/8 ねじオプション

売れ筋モデル

     --ARJ310-01: プッシュインポートなしのフルスレッドバージョン

     --ARJ310F-01-04：φ4ホース用ワンタッチ一体型

     --ARJ310F-01-06：φ6ホース用ワンタッチ一体型

     --ARJ310F-N01-03: NPT1/8 ネジ付きインレット

製品の主な利点

     --超小型軽量設計: 重量65g、18.5mmの狭胴ボディは非常にコンパクトな機器レイアウトにフィットします。

     --多様な配管レイアウトに適応するデュアル入口ネジオプション (M5 / Rc1/8)

     --工場で組み込まれたプッシュインコンセントにより、余分なコネクタが不要になり、組み立て時間が短縮されます。

     --内蔵リリーフ機構により過圧を自動的に解放し、出力圧力を安定させます。

     --パネルナットと外部ブラケットのデュアル取り付け方法をサポート

     --直動構造により0.05MPaまでの低起動圧力を実現

典型的なアプリケーションシナリオ

     ミニエアシリンダー、小型空気圧グリッパー、精密エアブローノズル 電子機器組立、医療機器、半導体製造・検査装置 液体ディスペンサー、エア漏れ検査装置 小型自動化機械、バルブアイランド、ミニFRLエアトリートメントユニット

モデル比較: ARJ310 VS ARJ210

一文の要約

     ARJ310 リリーフミニ圧力レギュレータは、超コンパクトなボディ、デュアルスレッドインレット、一体型プッシュインコネクタ、高精度を特徴としており、低流量コンパクト空気圧システムに最適な圧力制御ソリューションとして機能します。
