ARM5シリーズ 超小型圧力レギュレータ（ARM5S）

ブランド：Richge Technology の SOLH

製品のポジショニング

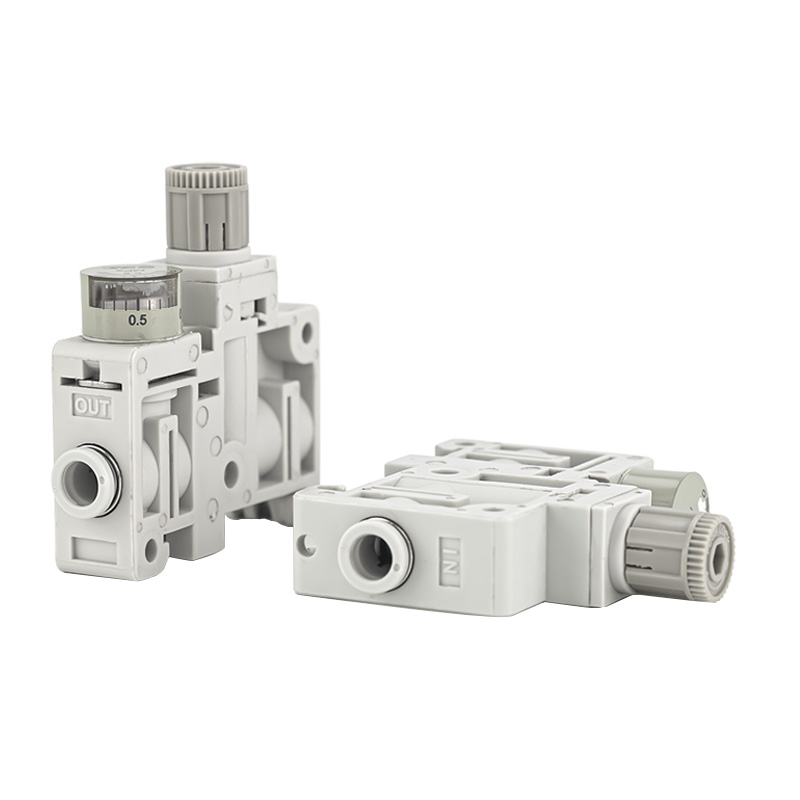

     ARM5 シングルレギュレータモデル ARM5S は、標準逆流機能を内蔵した 14mm の超細径直動ピストン式圧力レギュレータです。小型の寸法、オプションの単一の独立した取り付けまたはマニホールドスタックアセンブリ、統合されたワンタッチプッシュインコネクタ、および高精度の圧力調整が特徴です。このミニレギュレータは、スペース制限が厳しい小型空気圧回路用にカスタマイズされています。

構造と動作原理

     ・直動ピストン構造。レリーフバージョンが標準、非レリーフバージョンはオプション

     ・標準的な逆流設計により、出口ポートから入口ポートへの逆流が可能です。

     ・φ4、φ6、5/32"、1/4"チューブにストレートタイプとエルボタイプを一体化したワンタッチ継手です。

     · 2 つの取り付けソリューション: 直接パネル取り付けと DIN レール取り付け

     ・わずか33gの超軽量ボディ

主要な機能

     1. 14mmの超小型ナローハウジング本体幅わずか14mmで、従来のAR20標準レギュレータに比べ体積を1/7に縮小しました。組み込み機器、制御盤、小型治具の内部にシームレスにフィットします。

     2. 高精度な圧力調整可能 圧力調整範囲は0.05～0.7MPaをカバーします。標準リリーフモデルは過剰な圧力を自動的に解放し、安定した出力を実現します。オプションのノンリリーフモデルは優れた保圧性能を発揮します。

     3. 標準逆流機能内蔵。出口圧力が入口圧力を超えると、内部チャネルが自動的に開きます。ソレノイドバルブの下流に直接設置できるため、全体の空気回路レイアウトが簡素化されます。

     4. 柔軟なコネクタと複数の取り付け方法 ストレート継手とエルボ継手は、入口ポートと出口ポートで交換可能です。このレギュレータは、直接固定および DIN レールのスタッキングに対応しており、オプションの側面取り付け圧力計 (定格 0.8MPa) を使用できます。

     5. 耐腐食性と長寿命樹脂とアルミニウム合金の組み合わせハウジングにより腐食に強い。適用周囲温度は-5℃～+60℃です。無潤滑運転により、長期にわたる安定したサイクル性能が保証されます。

技術仕様表

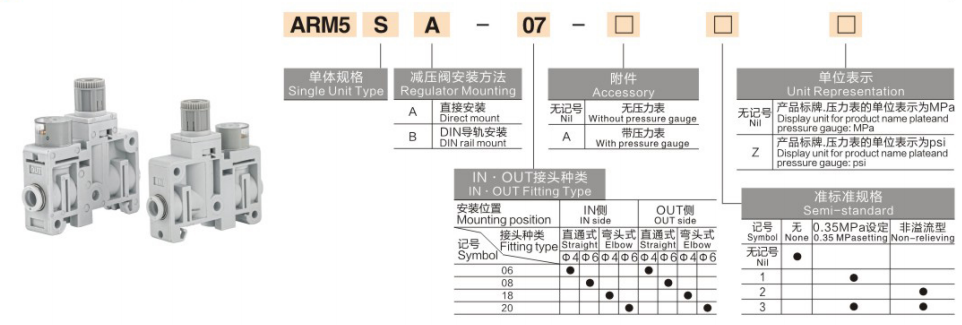

型式コードの説明

例：ARM5SA-07-A

     ・ARM5S：単体独立レギュレータ本体

     ・A：DINレール取付。 B: ダイレクトパネルマウント

     ・07：継手構成（φ6チューブ用INストレート＋OUTストレート）

     ・A：側圧計を装備しています。ブランク = ゲージなし

典型的なアプリケーションシナリオ

     3Cエレクトロニクス、医療機器、小型ロボット向けの小型オートメーション機器と精密治具 設置スペースが極めて限られた機器レイアウト 微小流量精密制御：エアブロー、真空吸引、液体吐出、位置決め作動 最大10台の接続ステーションをサポートする多回路マニホールドスタッキングシステム 逆流特性を利用したソレノイドバルブ後方への直列設置

一文の要約

     ARM5S ミニ圧力レギュレータは、14 mm の超薄型ピストン構造、標準逆流設計、統合されたプッシュイン継手、シングル/マニホールド取り付け、およびわずか 33 g の軽量ボディを特徴としており、マイクロ精密空気圧制御の推奨ソリューションとして機能します。メタ タイトルとメタの説明メタ タイトル: ARM5S 14 mm 超コンパクト ミニ圧力レギュレータ | Richge Technology Meta 説明: Richge ARM5S ミニチュア空気圧レギュレータは、標準逆流、DIN レールマニホールドマウント、小型精密オートメーション回路向けの軽量 33g 設計を備えています。
