IRシリーズ精密パイロットレギュレータ | Richge Technology の SOLH

ブランド：SOLH by Richge Technology (睿其格科技)

短い要約:IR シリーズの内部パイロット精密レギュレータは、0.2% の超高精度、高流量、高速応答、超低エア消費量を実現し、ハイエンドの精密オートメーションにミクロンレベルの安定した圧力制御を提供します。

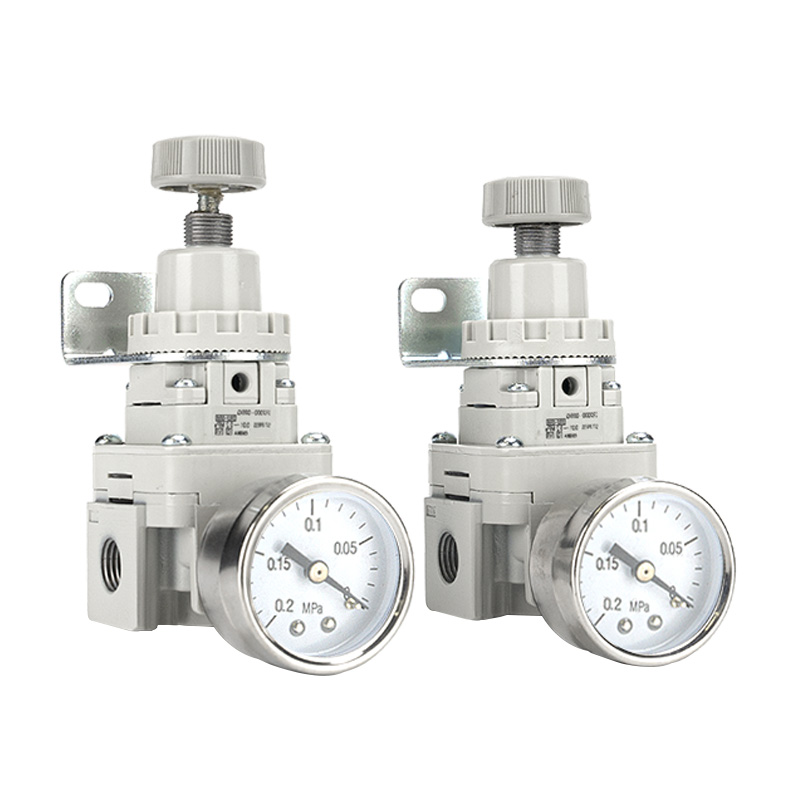

製品概要

     SOLH IR シリーズ精密パイロットレギュレータは、高度な内部パイロットとノズルフラッパー制御構造を採用しており、超安定した空気圧調整を実現します。標準的な機械式レギュレータとは異なり、このシリーズは優れた精度、再現性、耐干渉性能を備えており、入口圧力、流量、周囲温度が変動しても一定の出力圧力を維持します。省エネ設計、コンパクトな構造、柔軟な設置により、半導体、電子試験、医療機器、高精度張力制御システムに最適なソリューションです。

コア機能

1. 超高精度制御

     感度 ≤0.2% F.S. を達成再現性±0.5% F.S.空気源変動や負荷変動による圧力ドリフトを排除し、極めて安定した出力圧力を維持します。

2. 大流量と高速応答

     最適化されたノズル・フラッパーパイロット構造により、素早い圧力調整を実現。最大流量は6,000L/minに達し、リリーフ能力は従来のレギュレーターの5倍となり、ハイサイクルでダイナミックな作業条件に対応します。

3. 超低エネルギー消費

     定常状態の空気消費量はわずか 1 ～ 3 L/min で、通常のレギュレータと比較して空気量を最大 90% 節約し、長期的な運用コストを大幅に削減します。

4. コンパクト&フレキシブルな構造

     独立したパイロットおよびメイン排気設計は、リバーシブルの取り付けをサポートします。軽量構造により体積重量が 27% 削減され、過圧保護のための安全リリーフ機能が組み込まれています。

5. 手動と空気圧のデュアルコントロール

     手動ノブ調整とエアパイロットリモートコントロールをサポートし、自動リンクとリモート精密圧力調整と互換性があります。

技術仕様

     • 作動媒体: 濾過されたきれいな圧縮空気

     ・最大入口圧力：1.0MPa

     ・圧力調整範囲：0.005～0.2MPa / 0.01～0.4MPa / 0.01～0.8MPa

     ・動作温度：-5℃～+60℃

     ・接続口径：Rc1/8、1/4、3/8、1/2

     • 制御タイプ: 手動調整/エアパイロットリモコン

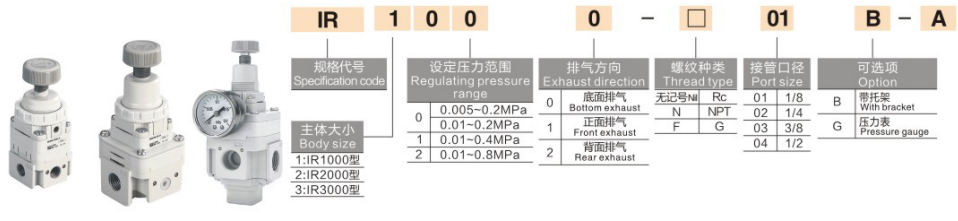

製品シリーズの分類

     • IR1000: マイクロ精密制御用の 1/8 インチポートを備えたミニタイプ

     • IR2000: 一般的な高精度オートメーション用の標準 1/4 インチ ポート

     • IR3000: 大容量機器向けの大流量 3/8 インチ – 1/2 インチ ポート

     ・IR□100シリーズ：自動システム連携用エアパイロットリモコンモデル

応用産業

     精密圧力測定と空気漏れ試験、半導体および電子ダイボンディング装置、フィルムおよび繊維張力制御、印刷圧力校正、ロボットによる精密位置決めおよびグリップ、医療実験器具、自動車用精密スプレーおよびクランプシステム。
