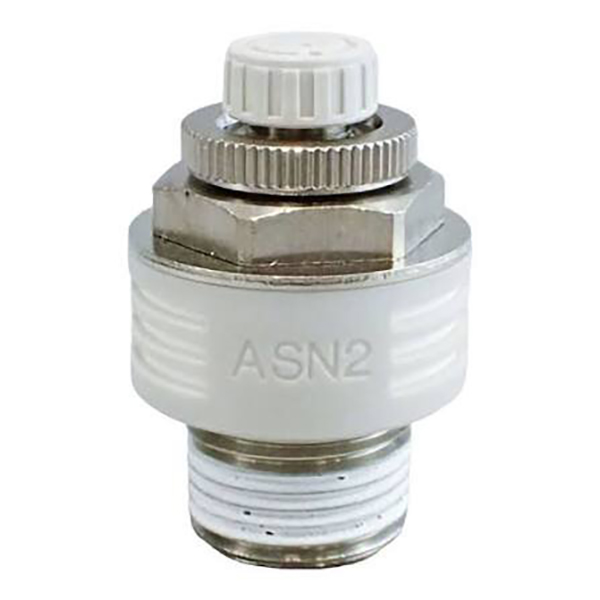

サイレンサ付排気絞り弁 ASN2シリーズ

としてN2シリーズ サイレンサ付排気絞り弁 |統合された速度制御および騒音低減バルブ

ブランド: SOLH by Richge Technology | SMC互換一体型空気圧スロットルサイレンサバルブ

1. 製品概要

     SOLH ASN2シリーズは、サイレンサー内蔵オールインワン排気絞りバルブ、空気圧ソレノイドバルブのEXH排気ポートに直接取り付けるように特別に設計されています。排気速度調整機能と消音機能を1台に集約し、サイレンサーの別途設置が不要です。樹脂タイプのASN2-Aは、精密ニードルバルブの絞り構造と落下防止調整設計を採用し、軽量ボディ、精密なスケール調整、押し下げロック機能を備えたグレードアップ品です。標準的な空気圧ソレノイドバルブ回路向けの、コスト効率が高く、省スペースで安定性の高い排気速度制御ソリューションです。

2. 主要な動作機能と利点

     • 特殊ソレノイドEXHポートの取り付け：ASN2はシリンダーエンドスロットルバルブとは異なり、ソレノイドバルブの排気ポートにのみ取り付けられ、プロフェッショナルな出口絞り速度調整を実現し、全体の空気圧回路レイアウトを最適化します。

     • 精密な排気スロットルロジック: 標準のアウトレットスロットル制御;時計回りに回すと空気流量が減少してシリンダーの動きが遅くなり、反時計回りに回すと空気流量が増加してより速く動作し、無段階の速度調整を実現します。

     • 高効率一体型サイレンサー：高性能騒音低減構造を内蔵し、最大流量条件でも20dB以上の騒音低減を実現し、空気圧排気騒音公害を効果的に解決します。

     • ニードルバルブの落下防止構造: 調整ノブは緩み防止および落下防止設計を採用しており、長期間の機器の振動によるノブの脱落やパラメータのずれを防ぎ、安定した長期動作を保証します。

3. モデルコーディングルールと仕様定義

     代表的なモデル例：ASN2-02A

     • としてN2：サイレンサ一体型排気絞りバルブのシリーズ記号

     • 口径コード：M5(M5×0.8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • 接尾語：軽量樹脂タイプにグレードアップ、プッシュダウンロック構造と精密目盛り窓を搭載

     • S サフィックス: ネジ部にシーリング剤をプレコーティングし、気密性を高めます。

     • N サフィックス：NPT米国標準ねじ（接尾辞なしのデフォルトのRねじ）

4. フルシリーズの標準仕様とパラメータ

5. 主要な技術パラメータ

6. ASN2-A樹脂タイプの機能アップ

     • 超軽量設計：高強度樹脂材料の採用により、従来の金属製本体に比べて約80％の軽量化を実現し、電磁弁排気ポートへの負担を最小限に抑えます。

     • 精密スケールウィンドウ：バーニアスケールインジケーターを装備し、1/4円の微調整をサポートします。流量パラメータを可視化・定量化することで、標準化された再現性のある流量管理を実現します。

     • 便利なプッシュダウンロック：革新的なプッシュダウンノブロック構造。速度調整後、ノブを押すとパラメータの位置がロックされ、装置の振動による速度ドリフトを効果的に防止し、安定した動作精度を確保します。

7. モデル選択の区別: ASN2 対 AS / ASV / ASC シリーズ

8. 設置ガイドラインと注意事項

     • 標準的な取り付け方法：電磁弁のEXH排気ポートにバルブ本体を外側にして直接ねじ込み、日常の速度調整に十分な作動スペースを確保してください。

     • 適用回路制限：中間位置逆止弁やパイロット式一方向弁を使用した回路には、シリンダの異常動作や動作が不安定になる可能性がありますので適用できません。

     • 防振ロック動作: 風量と速度のデバッグが完了したら、長期にわたる装置の振動による運転速度の偏差を避けるために、調整ノブをロックします。

一文の要約

     SOLH ASN2シリーズは、電磁弁排気ポート専用の排気絞りとサイレンサバルブを一体化した製品です。騒音低減、正確な速度調整、落下防止防振構造、軽量樹脂アップグレードオプションを備え、空気圧回路の設置を簡素化し、排気騒音を低減し、標準的な空気圧ソレノイドシステムに最適な経済的な速度制御および騒音低減アクセサリです。
