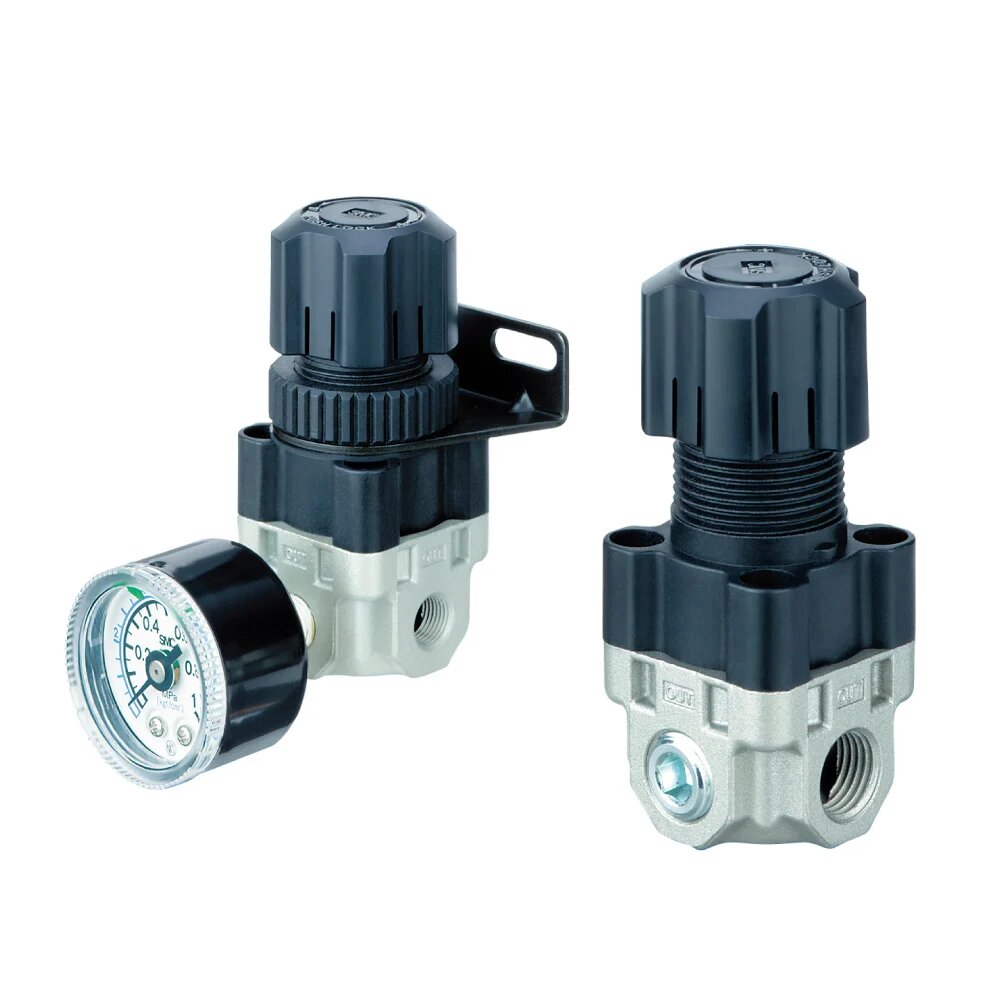

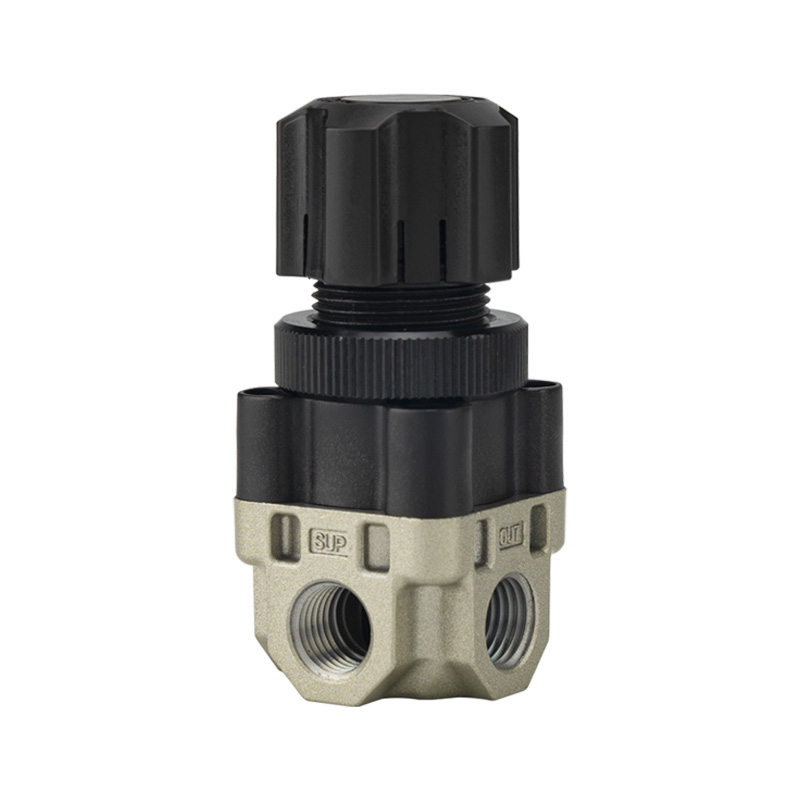

ARXシリーズ 小型圧力調整器

ブランド：SOLH by Richge Technology (睿其格科技)

製品のポジショニング

     ARXシリーズはARX20モデルを中心に、最大入口圧力2.0MPaに対応したミニピストンリリーフレギュレータです。高圧空気供給と小流量の正確な調整シナリオを備えたコンパクトな機器をターゲットとしており、小型寸法、ゼロ連続エアブリード、大流量容量、およびマルチポートの柔軟な配管レイアウトが統合されています。

構造と動作原理

     --リリーフ機能を内蔵した直動ピストン構造

     --最大入口使用圧力は2.0MPaに達し、一般的なARレギュレータの限界1.0MPaを超えます。

     --永続的なエア抜きなしで安定した空気消費量がゼロ

     - 1 つの供給入口と 3 つの独立した出力ポートを組み合わせて多様な配管を実現

     --小型の全体寸法: 幅 35mm、長さ 80mm、正味重量わずか 110g

主要な機能

1. 高い入口圧力耐性（コアアドバンテージ）

     最高使用圧力: 2.0MPa;耐圧力：3.0MPa。圧力調整可能な 2 つのバージョンが用意されています。ARX20 は 0.05 ～ 0.85MPa の広い範囲に対応し、ARX21 は低圧 0.05 ～ 0.30MPa の精密制御に対応します。

2.超小型・軽量ボディ

    全体のサイズは 35mm × 80mm、重量はわずか 110g で、狭い設置スペースや統合された自動化機器に完全に埋め込まれます。

3. 空気損失ゼロと流量の向上

     連続エア消費量ゼロで優れた省エネ性能を発揮します。同サイズクラスの通常のレギュレータに比べ流量容量が2倍となります。

4. 柔軟なレイアウトを実現するトリプルアウトレットポート

     3 つの出力ポートは、マルチチャネルガス分配、圧力計の取り付け、またはブランクプラグの閉鎖をサポートします。 Rc1/8のゲージポートを確保しており、オプションの取付金具により多方向への取り付けが可能です。

5. 安定稼働＆メンテナンスフリー

     適用温度範囲：-5℃～+60℃。自動リリーフ機能により過剰な圧力が解放され、回路が保護されます。無給油の内部構造により日常のメンテナンスの負担を軽減します。

技術仕様表

型式コードの説明

例：ARX20-01GB

     --ARX: 製品シリーズコード

     --20: 標準圧力範囲。 21：低圧域

     --01:接続口径1/4"

     --G = G ネジ / N = Rc ネジ / F = NPT ネジ

     --B: 取り付けブラケットが装備されています。 P：パネル取付タイプ

     --末尾 G: 適合する圧力計が付属します。

典型的なアプリケーションシナリオ

     小型2.0MPa高圧エアコンプレッサー 精密エアブローおよび液体ディスペンス装置 コンパクトな空圧自動機械を内蔵 高圧エア試験回路 漏れゼロと安定した圧力出力を必要とするラボ用分析機器。

一文の要約

     ARX コンパクトピストンレギュレータは、エア消費量ゼロで 2.0MPa の高入口圧力に対応し、出力ポートを 3 つにして流量を拡大し、小型・高圧・低流量の空気圧制御に最適なソリューションです。
